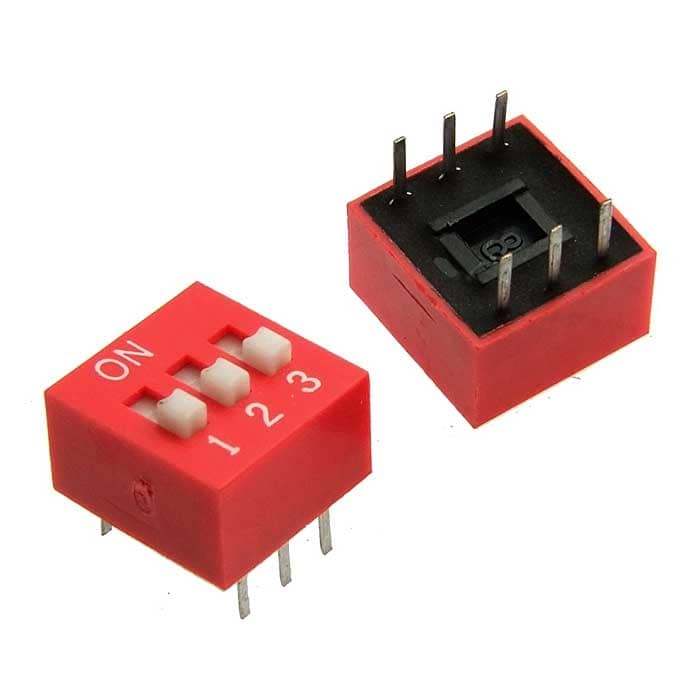

DIP-переключатель RUICHI

серия SWD 1-3 (DS-03), 25 мА, 24 В, 50 мОм, 3 (ON-OFF) с шагом 2,54 мм, 6.9х9.18х9.9 мм

MPN
SWD1-3 (DS-03) (Вдм1-3)
Бренд
Ruichi
Артикул RU
103283

Основные параметры

Номинальный ток, мА
25 (100 без режима переключений)
Номинальное напряжение, В
DC - 24 (50 без режима переключений)
Тип переключателя
DIP - переключатель серии SWD1 (DS)
Кол-во коммутируемых цепей
3 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Контактное сопротивление, мОм, не более
50
Все характеристики
Документация
2 150 шт в наличии10,48 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Номинальный ток, мА
25 (100 без режима переключений)
Контактное сопротивление, мОм, не более
50
Номинальное напряжение, В
DC - 24 (50 без режима переключений)

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
DIP
Глубина, мм
9,9
Ширина, мм
9,18
Высота, мм
6,9

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
1.01
Транспортная упаковка: размер/кол-во
62*27.5*28/4000

Другие параметры

Тип переключателя
DIP - переключатель серии SWD1 (DS)
Кол-во коммутируемых цепей
3 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SWD1-3 (DS-03) (Вдм1-3)

Технические параметры, размеры и рекомендации производителя

Скачать

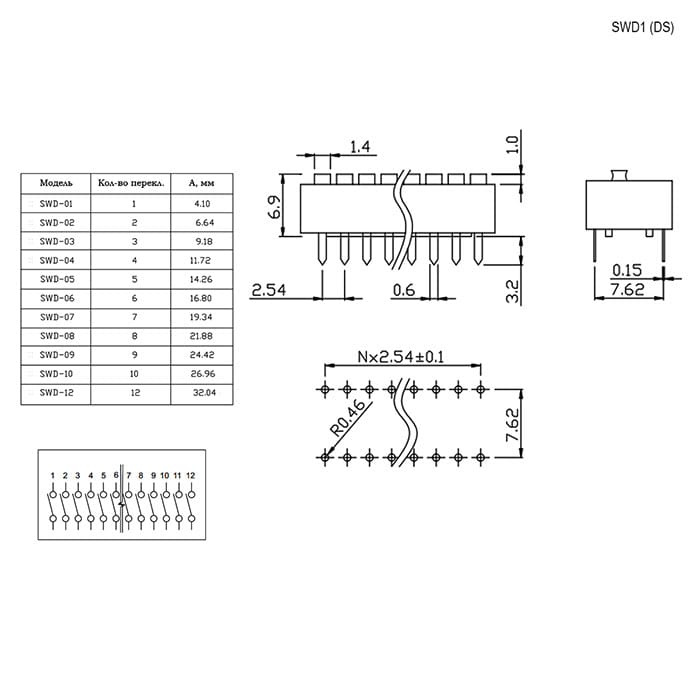

Миниатюра: Схема SWD1-3 (DS-03) (Вдм1-3)
IMAGE · Схема

Схема SWD1-3 (DS-03) (Вдм1-3)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 2 150 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 / 100 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2025
Документация
Datasheet: 1

Описание

DIP-переключатель RUICHI, серия SWD 1-3 (DS-03), 25 мА, 24 В, 50 мОм, 3 (ON-OFF) с шагом 2,54 мм, 6.9х9.18х9.9 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
