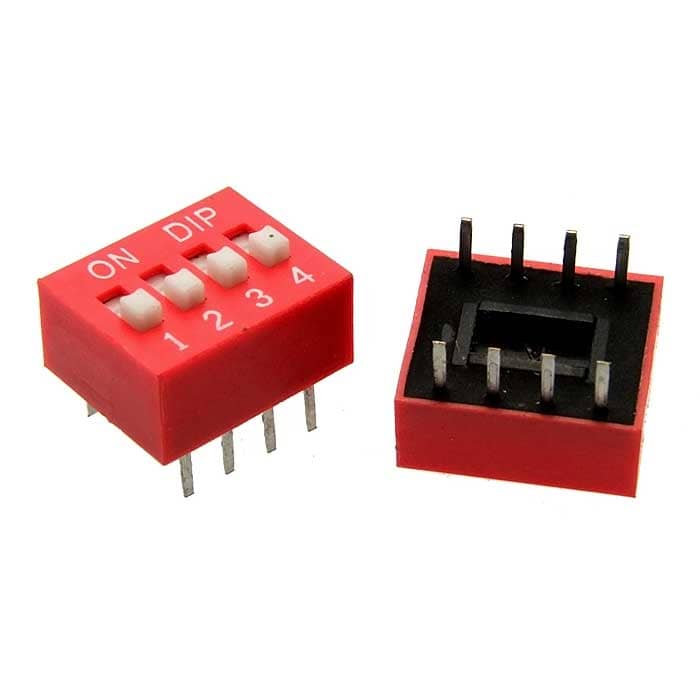

DIP-переключатель RUICHI

серия SWD 1-4 (DS-04), 25 мА, 24 В, 50 мОм, 4 (ON-OFF) с шагом 2,54 мм, 6.9х11.72х9.9 мм

MPN
SWD1-4 (DS-04) (Вдм1-4)
Бренд
Ruichi
Артикул RU
103285

Основные параметры

Номинальный ток, мА
25 (100 без режима переключений)
Номинальное напряжение, В
DC - 24 (50 без режима переключений)
Тип переключателя
DIP - переключатель серии SWD1 (DS)
Кол-во коммутируемых цепей
4 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Контактное сопротивление, мОм, не более
50
Все характеристики
Документация
Под заказ9,56 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Номинальный ток, мА
25 (100 без режима переключений)
Контактное сопротивление, мОм, не более
50
Номинальное напряжение, В
DC - 24 (50 без режима переключений)

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
DIP
Глубина, мм
9,9
Ширина, мм
11,72
Высота, мм
6,9

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
1.21
Транспортная упаковка: размер/кол-во
50.5*27.5*29.5/10000

Другие параметры

Тип переключателя
DIP - переключатель серии SWD1 (DS)
Кол-во коммутируемых цепей
4 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SWD1-4 (DS-04) (Вдм1-4)

Технические параметры, размеры и рекомендации производителя

Скачать

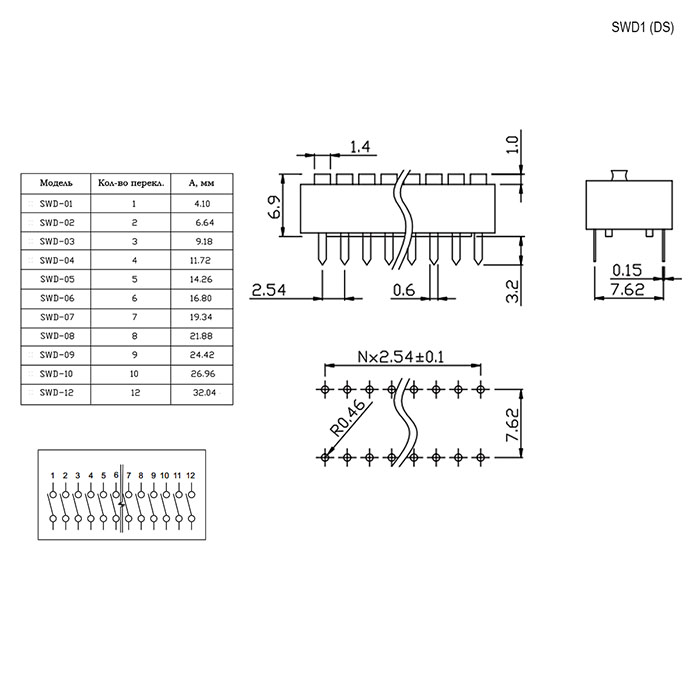

Миниатюра: Схема SWD1-4 (DS-04) (Вдм1-4)
IMAGE · Схема

Схема SWD1-4 (DS-04) (Вдм1-4)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 16.09.2026
Источник / остаток
Каталог RU Electronics · 8 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

DIP-переключатель RUICHI, серия SWD 1-4 (DS-04), 25 мА, 24 В, 50 мОм, 4 (ON-OFF) с шагом 2,54 мм, 6.9х11.72х9.9 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSWD1-4 (DS-04) (Вдм1-4)RUICHIАрт. RU 103285
9,56 ₽Под заказ
Аналог из источникаRUICHIDS-04 (SWD1-4)Арт. RU 54990
11,87 ₽2 120 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHISWD1-2 (DS-02) (Вдм1-2)Арт. RU 103286
8,94 ₽3 430 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHISWD1-3 (DS-03) (Вдм1-3)Арт. RU 103283
10,48 ₽2 150 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHISWD1-1 (DS-01) (Вдм1-1)Арт. RU 119237
11,22 ₽5 520 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Способ монтажаDIP—Нет данныхDIPСовпадаетDIPСовпадаетDIPСовпадает
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Номинальный ток, мА25 (100 без режима переключений)25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает
Номинальное напряжение, ВDC - 24 (50 без режима переключений)24 (50 без режима переключений)ОтличаетсяDC - 24 (50 без режима переключений)СовпадаетDC - 24 (50 без режима переключений)СовпадаетDC - 24 (50 без режима переключений)Совпадает
Диапазон рабочих температур, °C-20 ...+70-20 ...+70Совпадает-20 ...+70Совпадает-20 ...+70Совпадает-20 ...+70Совпадает
  • Аналог из источникаRUICHIDS-04 (SWD1-4)Арт. RU 54990
    11,87 ₽2 120 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Способ монтажа
    ТекущийDIPАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    ТекущийDC - 24 (50 без режима переключений)Аналог24 (50 без режима переключений)Отличается
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Открыть товар
  • Параметрический вариантRUICHISWD1-2 (DS-02) (Вдм1-2)Арт. RU 103286
    8,94 ₽3 430 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Открыть товар
  • Параметрический вариантRUICHISWD1-3 (DS-03) (Вдм1-3)Арт. RU 103283
    10,48 ₽2 150 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Открыть товар
  • Параметрический вариантRUICHISWD1-1 (DS-01) (Вдм1-1)Арт. RU 119237
    11,22 ₽5 520 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    ТекущийDC - 24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
