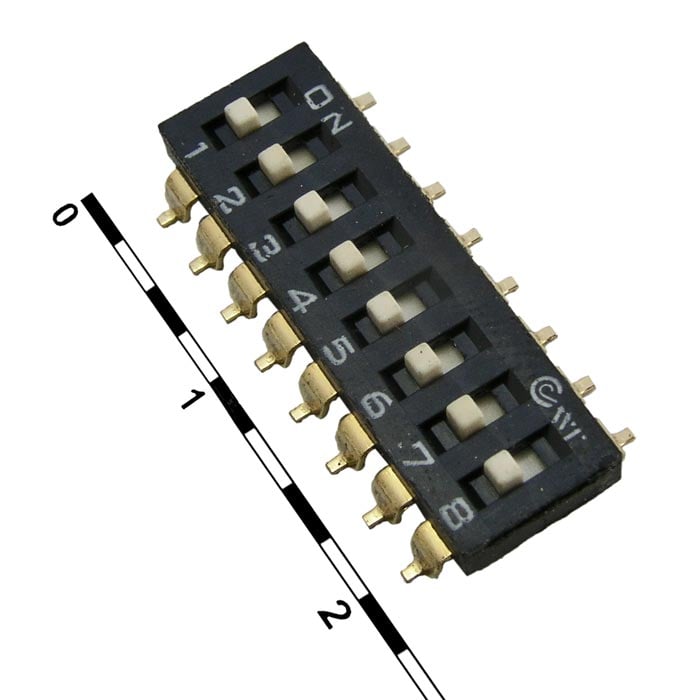

DIP переключатель RUICHI
серия SWD 4-8
- MPN
- SWD 4-8
- Бренд
- Ruichi
- Артикул RU
- 71280
Основные параметры
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Номинальное напряжение, В
- 24 (50 без режима переключений)
- Тип переключателя
- DIP - переключатель серии SWD4
- Кол-во коммутируемых цепей
- 8 (ON-OFF)
- Количество циклов коммутации (электро), не менее
- 2000
- Сопротивление изоляции, МОм, не менее
- 1000 DC (1 мин.)
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 2000
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Сопротивление изоляции, МОм, не менее
- 1000 DC (1 мин.)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 250 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 24 (50 без режима переключений)
Монтаж и корпус
- Шаг контактов, мм
- 2.54
- Способ монтажа
- SMT
- Глубина, мм
- 6,8 (корпус)
- Ширина, мм
- 21,28
- Высота, мм
- 3,2 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20 ...+70
Упаковка и вес
- Вес брутто
- 1.77
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/2002
Другие параметры
- Тип переключателя
- DIP - переключатель серии SWD4
- Кол-во коммутируемых цепей
- 8 (ON-OFF)

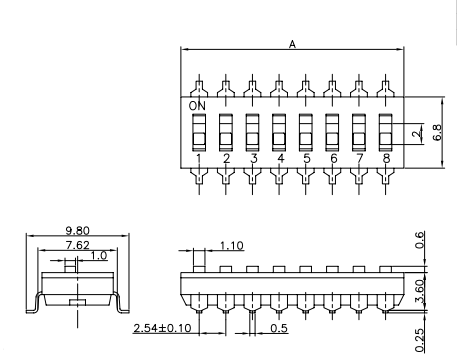

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 2 002 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 002 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
DIP–переключатель (или переключатель в корпусе ДИП) — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
Партии и фасовки
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSWD 4-8RUICHIАрт. RU 71280 28,43 ₽2 002 шт по каталогу | ![]() 29,33 ₽925 шт по каталогу Совпадает 5 из 5 сравнимых параметров | ![]() 32,68 ₽645 шт по каталогу Совпадает 5 из 5 сравнимых параметров | ![]() 23,52 ₽294 шт по каталогу Совпадает 5 из 5 сравнимых параметров | ![]() 20,52 ₽722 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | SMT | SMTСовпадает | SMTСовпадает | SMTСовпадает | SMTСовпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Номинальный ток, мА | 25 (100 без режима переключений) | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 DC (1 мин.) | 1000 DC (1 мин.)Совпадает | 1000 DC (1 мин.)Совпадает | 1000 DC (1 мин.)Совпадает | 1000 DC (1 мин.)Совпадает |
| Номинальное напряжение, В | 24 (50 без режима переключений) | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает |
29,33 ₽925 шт по каталогуСовпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийSMTАналогSMTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
32,68 ₽645 шт по каталогуСовпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийSMTАналогSMTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
23,52 ₽294 шт по каталогуСовпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийSMTАналогSMTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
20,52 ₽722 шт по каталогуСовпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийSMTАналогSMTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
