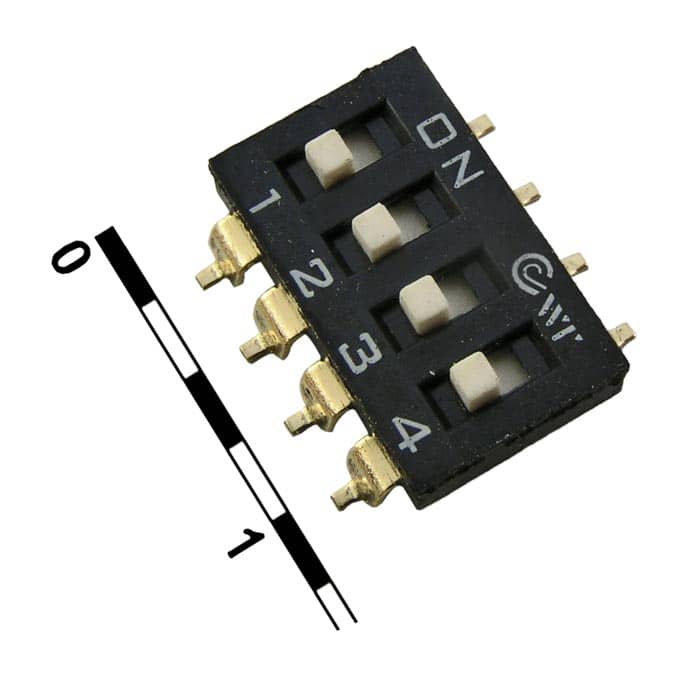

DIP-переключатель RUICHI

серия SWD 4-4, 30 мОм, 4 (ON-OFF) с шагом 2,54 мм, 4.45х11.12х9.8 мм

MPN
SWD 4-4
Бренд
Ruichi
Артикул RU
71276

Основные параметры

Номинальный ток, мА
25 (100 без режима переключений)
Номинальное напряжение, В
24 (50 без режима переключений)
Тип переключателя
DIP - переключатель серии SWD4
Кол-во коммутируемых цепей
4 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Сопротивление изоляции, МОм, не менее
1000 DC (1 мин.)
Все характеристики
Документация
294 шт в наличии23,52 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Номинальный ток, мА
25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее
1000 DC (1 мин.)
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
250 (50 Гц, 1 мин.)
Номинальное напряжение, В
24 (50 без режима переключений)

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
SMT
Глубина, мм
6,8 (корпус)
Ширина, мм
11,12
Высота, мм
3,2 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
1.19
Транспортная упаковка: размер/кол-во
62*27.5*28/1008

Другие параметры

Тип переключателя
DIP - переключатель серии SWD4
Кол-во коммутируемых цепей
4 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SWD 4-4

Технические параметры, размеры и рекомендации производителя

Скачать

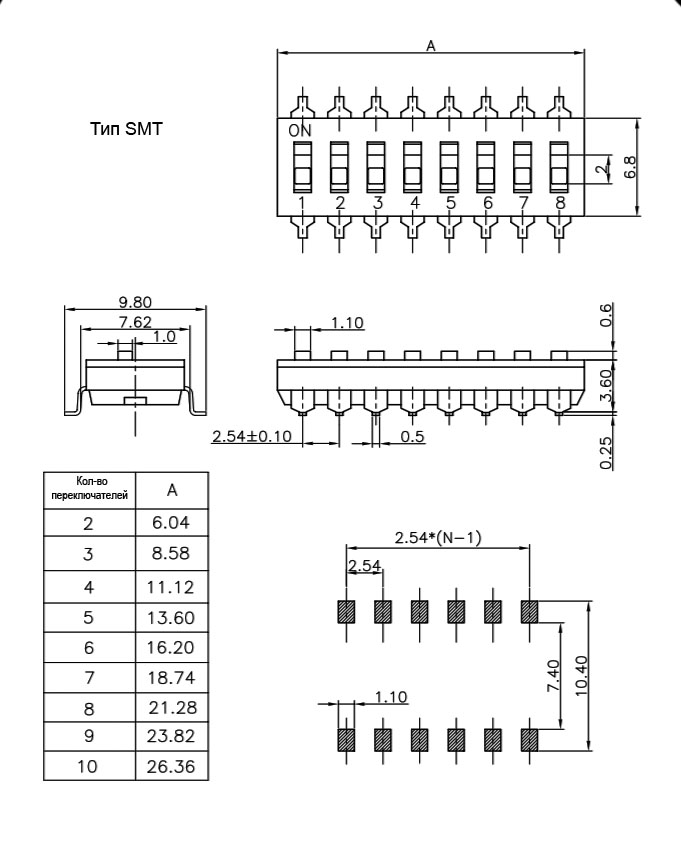

Миниатюра: Схема SWD 4-4
IMAGE · Схема

Схема SWD 4-4

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 294 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
42 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2025
Документация
Datasheet: 1

Описание

DIP-переключатель RUICHI, серия SWD 4-4, 30 мОм, 4 (ON-OFF) с шагом 2,54 мм, 4.45х11.12х9.8 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
042 шт4168 шт
202542 шт3126 шт
