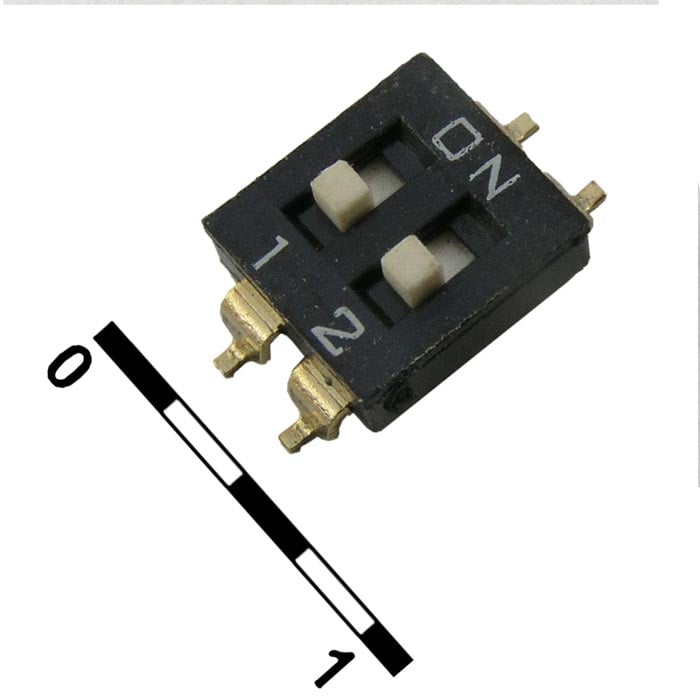

DIP-переключатель RUICHI, серия SWD 4-2, 30 мОм, 2 (ON-OFF) с шагом 2,54 мм, 4.45х6.04х9.8 мм

MPN: SWD 4-2
Бренд: Ruichi
Артикул RU: 71274
Каталог обновлён: 14.07.2026

Источник / остаток: Каталог RU Electronics · 1 666 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 40 / 76 / 77 шт в упаковке
Date code / партия: Год / маркировка: 2025 / 2026 / 2024
Документация: Datasheet: 1

1 666 шт в наличии17,28 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SWD 4-2

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

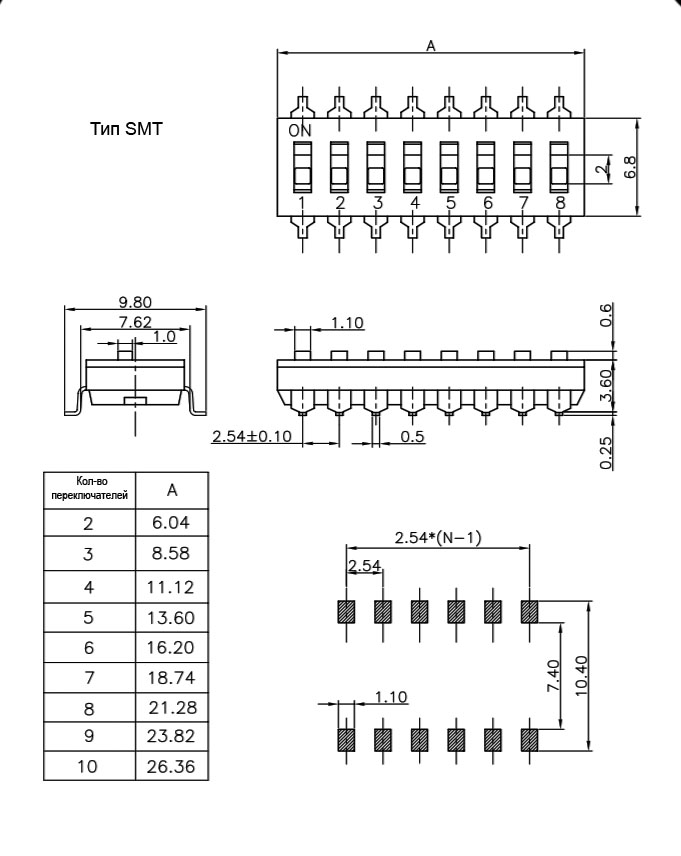

Схема SWD 4-2

Габаритный чертёж и расположение контактов

Скачать

Характеристики

16 параметров из источника

Вес брутто: 0.50
Транспортная упаковка: размер/кол-во: 62*27.5*28/3003
Тип переключателя: DIP - переключатель серии SWD4
Кол-во коммутируемых цепей: 2 (ON-OFF)
Количество циклов коммутации (электро), не менее: 2000
Номинальный ток, мА: 25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее: 1000 DC (1 мин.)
Контактное сопротивление, мОм, не более: 30
Диэлектрическая прочность, В: 250 (50 Гц, 1 мин.)
Шаг контактов, мм: 2.54
Способ монтажа: SMT
Диапазон рабочих температур, °C: -20...+70
Номинальное напряжение, В: 24 (50 без режима переключений)
Глубина, мм: 6,8 (корпус)
Ширина, мм: 6,04
Высота, мм: 3,2 (корпус)

Описание

DIP-переключатель RUICHI, серия SWD 4-2, 30 мОм, 2 (ON-OFF) с шагом 2,54 мм, 4.45х6.04х9.8 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202540 шт5200 шт

202576 шт176 шт

202676 шт161 216 шт

202477 шт2154 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSWD 4-2RUICHIАрт. RU 71274 17,28 ₽1 666 шт по каталогу	Параметрический вариантRUICHISWD 4-3Арт. RU 71275 20,52 ₽806 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-4Арт. RU 71276 21,84 ₽200 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-8Арт. RU 71280 28,43 ₽2 156 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-7Арт. RU 71279 29,33 ₽950 шт по каталогу Совпадает 5 из 5 сравнимых параметров
Способ монтажа	SMT	SMTСовпадает	SMTСовпадает	SMTСовпадает	SMTСовпадает
Контактное сопротивление, мОм, не более	30	30Совпадает	30Совпадает	30Совпадает	30Совпадает
Номинальный ток, мА	25 (100 без режима переключений)	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее	1000 DC (1 мин.)	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает
Номинальное напряжение, В	24 (50 без режима переключений)	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает

Параметрический вариантRUICHISWD 4-3Арт. RU 71275
20,52 ₽806 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Способ монтажа
ТекущийSMTАналогSMTСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Открыть товар
Параметрический вариантRUICHISWD 4-4Арт. RU 71276
21,84 ₽200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Способ монтажа
ТекущийSMTАналогSMTСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Открыть товар
Параметрический вариантRUICHISWD 4-8Арт. RU 71280
28,43 ₽2 156 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Способ монтажа
ТекущийSMTАналогSMTСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Открыть товар
Параметрический вариантRUICHISWD 4-7Арт. RU 71279
29,33 ₽950 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Способ монтажа
ТекущийSMTАналогSMTСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 DC (1 мин.)Аналог1000 DC (1 мин.)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
