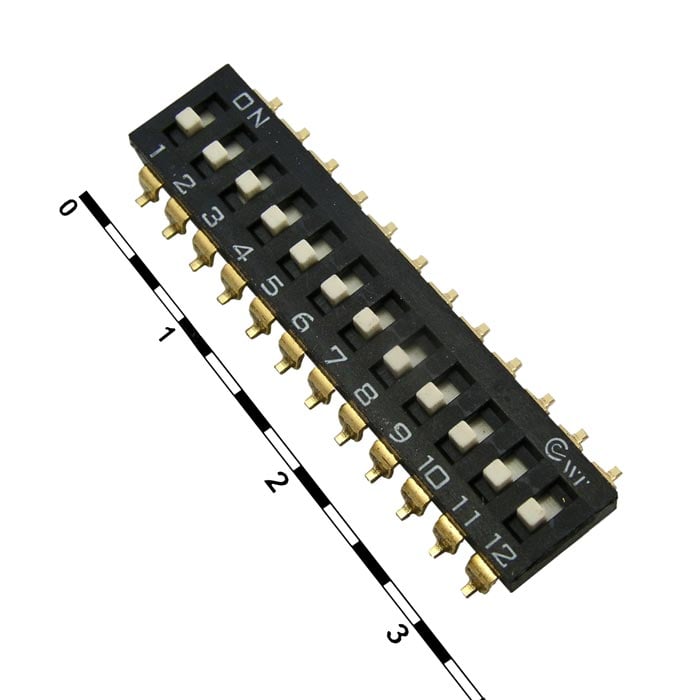

DIP-переключатель RUICHI, серия SWD 4-12, 30 мОм, 12 (ON-OFF) с шагом 2,54 мм, 4.45х31.44х9.8 мм

MPN: SWD 4-12
Бренд: Ruichi
Артикул RU: 71282
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 645 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 15 шт в упаковке
Date code / партия: Год / маркировка: 2017
Документация: Datasheet: 1

645 шт в наличии32,68 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SWD 4-12

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

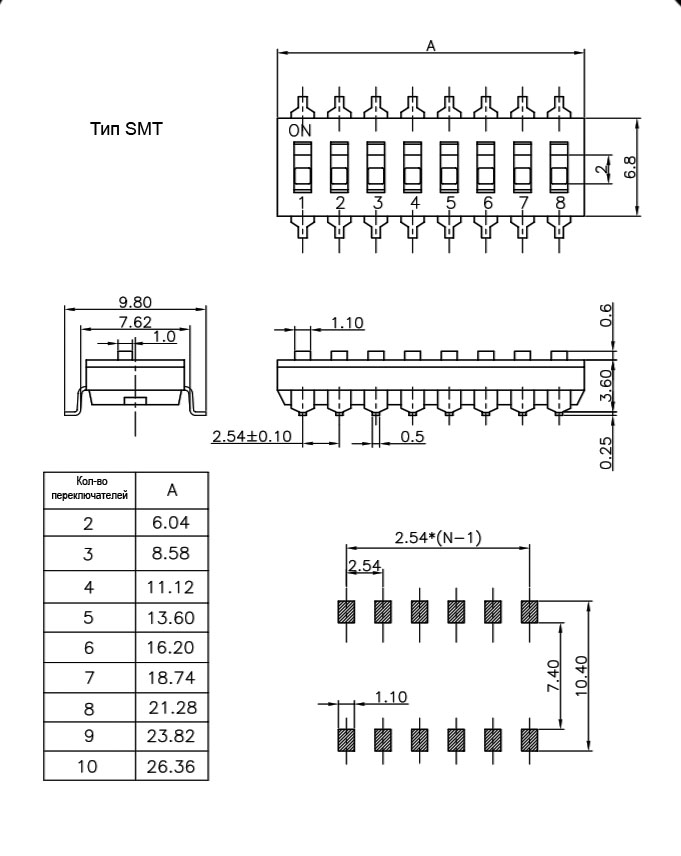

Схема SWD 4-12

Габаритный чертёж и расположение контактов

Скачать

Характеристики

16 параметров из источника

Вес брутто: 1.90
Транспортная упаковка: размер/кол-во: 51*28*22/1000
Тип переключателя: DIP - переключатель серии SWD4
Кол-во коммутируемых цепей: 12 (ON-OFF)
Количество циклов коммутации (электро), не менее: 2000
Номинальный ток, мА: 25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее: 1000 DC (1 мин.)
Контактное сопротивление, мОм, не более: 30
Диэлектрическая прочность, В: 250 (50 Гц, 1 мин.)
Шаг контактов, мм: 2.54
Способ монтажа: SMT
Диапазон рабочих температур, °C: -20...+70
Номинальное напряжение, В: 24 (50 без режима переключений)
Глубина, мм: 6,8 (корпус)
Ширина, мм: 31,44
Высота, мм: 3,2 (корпус)

Описание

DIP-переключатель RUICHI, серия SWD 4-12, 30 мОм, 12 (ON-OFF) с шагом 2,54 мм, 4.45х31.44х9.8 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

201715 шт43645 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSWD 4-12RUICHIАрт. RU 71282 32,68 ₽645 шт по каталогу	Параметрический вариантRUICHISWD 4-10Арт. RU 71281 36,72 ₽357 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-7Арт. RU 71279 29,33 ₽950 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-8Арт. RU 71280 28,43 ₽2 156 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISWD 4-4Арт. RU 71276 21,84 ₽200 шт по каталогу Совпадает 5 из 5 сравнимых параметров
Способ монтажа	SMT	SMTСовпадает	SMTСовпадает	SMTСовпадает	SMTСовпадает
Контактное сопротивление, мОм, не более	30	30Совпадает	30Совпадает	30Совпадает	30Совпадает
Номинальный ток, мА	25 (100 без режима переключений)	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее	1000 DC (1 мин.)	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает	1000 DC (1 мин.)Совпадает
Номинальное напряжение, В	24 (50 без режима переключений)	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает
