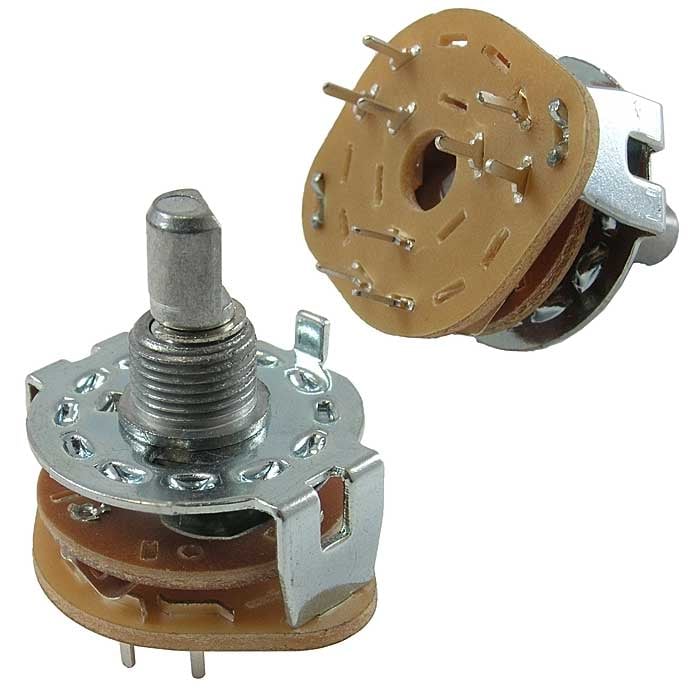

Галетный переключатель RUICHI SR25-1-3-2
2 положения, 3 направления, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату
- MPN
- SR25-1-3-2 на плату
- Бренд
- Ruichi
- Артикул RU
- 81939
Основные параметры
- Номинальное напряжение
- 125 В
- Количество циклов коммутации (электро), не менее
- 10000
- Испытано
- 1000В в течение 1 минуты
- Максимальный угол поворота
- 360° ±5°
- Сопротивление контакта
- <0,05 Ом
- Максимальное напряжение
- 220 В
1 500 шт в наличии45,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление контакта
- <0,05 Ом
- Максимальное напряжение
- 220 В
- Номинальное напряжение
- 125 В
- Ток
- 0.3 А
- Сопротивление изоляции, не менее
- 500 мОм
Монтаж и корпус
- Тип монтажа
- на плату
Упаковка и вес
- Вес брутто
- 14.10
- Транспортная упаковка: размер/кол-во
- 49.5*32*20/1000
Другие параметры
- Испытано
- 1000В в течение 1 минуты
- Максимальный угол поворота
- 360° ±5°
- Количество положений
- 2
- Количество направлений
- 3
- Усилие
- 400 гс/cм -1.5 кгс/cм
- Угол преобразования
- 45/51.4° ±1°

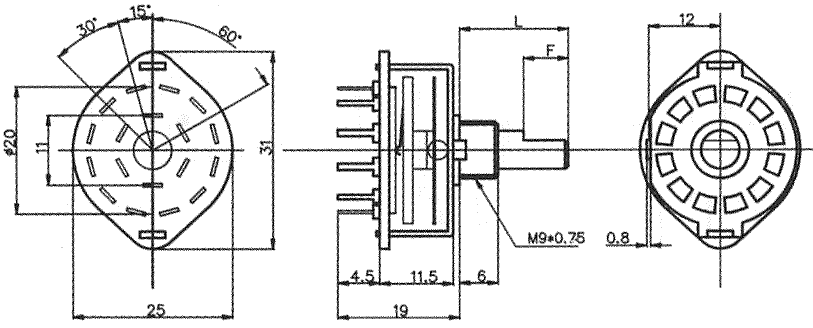

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 1 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2021
- Документация
- Datasheet отсутствует — можно запросить
Описание
Галетный переключатель RUICHI SR25-1-3-2, 2 положения, 3 направления, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202150 шт10500 шт
20211 000 шт11 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSR25-1-3-2 на платуRUICHIАрт. RU 81939 45,60 ₽1 500 шт по каталогу |  63,10 ₽660 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  63,72 ₽530 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  44,94 ₽1 350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  61,65 ₽1 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип монтажа | на плату | на платуСовпадает | на платуСовпадает | на проводОтличается | на проводОтличается |
| Сопротивление изоляции, не менее | 500 мОм | 500 мОмСовпадает | 500 мОмСовпадает | 500 мОмСовпадает | 500 мОмСовпадает |
| Максимальное напряжение | 220 В | 220 ВСовпадает | 220 ВСовпадает | 220 ВСовпадает | 220 ВСовпадает |
| Номинальное напряжение | 125 В | 125 ВСовпадает | 125 ВСовпадает | 125 ВСовпадает | 125 ВСовпадает |
| Сопротивление контакта | <0,05 Ом | <0,05 ОмСовпадает | <0,05 ОмСовпадает | <0,05 ОмСовпадает | <0,05 ОмСовпадает |

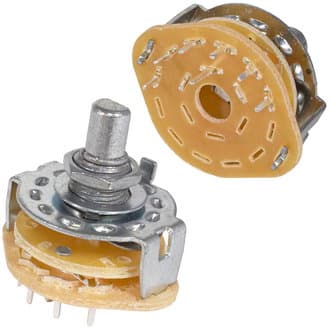

- 63,10 ₽660 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип монтажа
- Текущийна платуАналогна платуСовпадает
- Сопротивление изоляции, не менее
- Текущий500 мОмАналог500 мОмСовпадает
- Максимальное напряжение
- Текущий220 ВАналог220 ВСовпадает
- Номинальное напряжение
- Текущий125 ВАналог125 ВСовпадает
- Сопротивление контакта
- Текущий<0,05 ОмАналог<0,05 ОмСовпадает

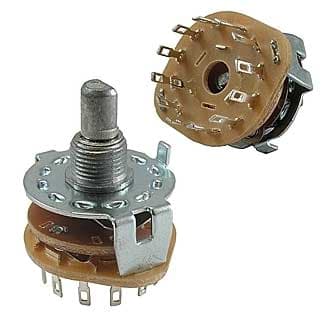

- 63,72 ₽530 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип монтажа
- Текущийна платуАналогна платуСовпадает
- Сопротивление изоляции, не менее
- Текущий500 мОмАналог500 мОмСовпадает
- Максимальное напряжение
- Текущий220 ВАналог220 ВСовпадает
- Номинальное напряжение
- Текущий125 ВАналог125 ВСовпадает
- Сопротивление контакта
- Текущий<0,05 ОмАналог<0,05 ОмСовпадает

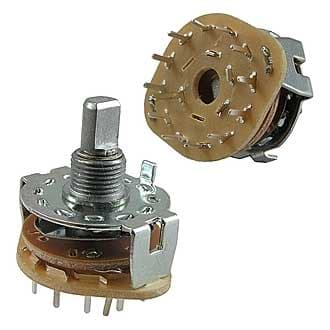

- 44,94 ₽1 350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип монтажа
- Текущийна платуАналогна проводОтличается
- Сопротивление изоляции, не менее
- Текущий500 мОмАналог500 мОмСовпадает
- Максимальное напряжение
- Текущий220 ВАналог220 ВСовпадает
- Номинальное напряжение
- Текущий125 ВАналог125 ВСовпадает
- Сопротивление контакта
- Текущий<0,05 ОмАналог<0,05 ОмСовпадает

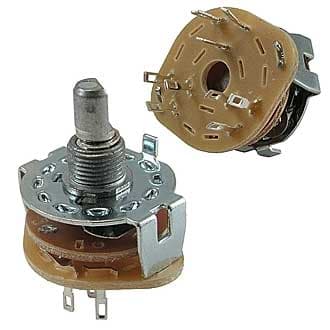

- 61,65 ₽1 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип монтажа
- Текущийна платуАналогна проводОтличается
- Сопротивление изоляции, не менее
- Текущий500 мОмАналог500 мОмСовпадает
- Максимальное напряжение
- Текущий220 ВАналог220 ВСовпадает
- Номинальное напряжение
- Текущий125 ВАналог125 ВСовпадает
- Сопротивление контакта
- Текущий<0,05 ОмАналог<0,05 ОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
