Datasheet SR25-1-1-6 на плату
Технические параметры, размеры и рекомендации производителя

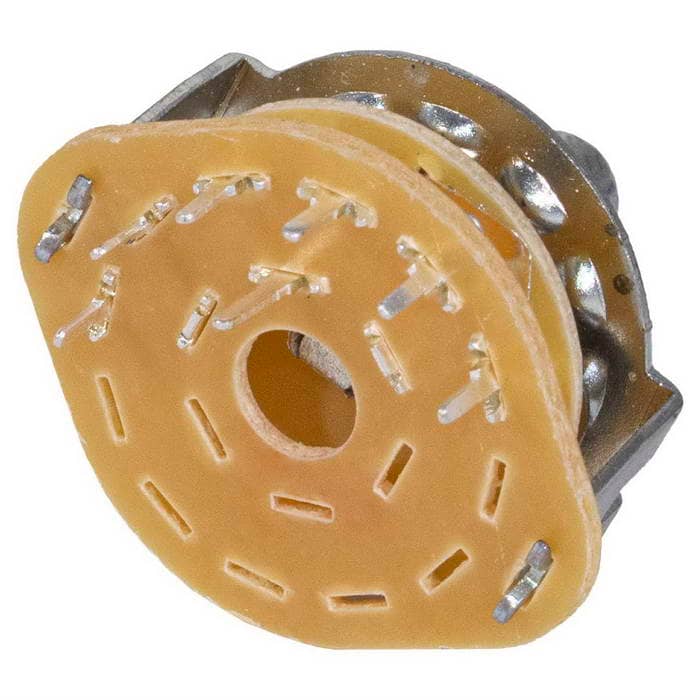

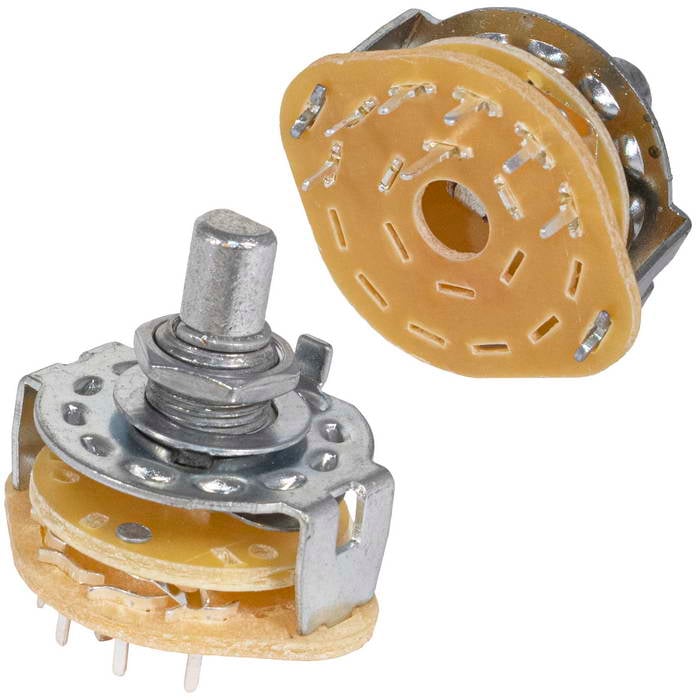

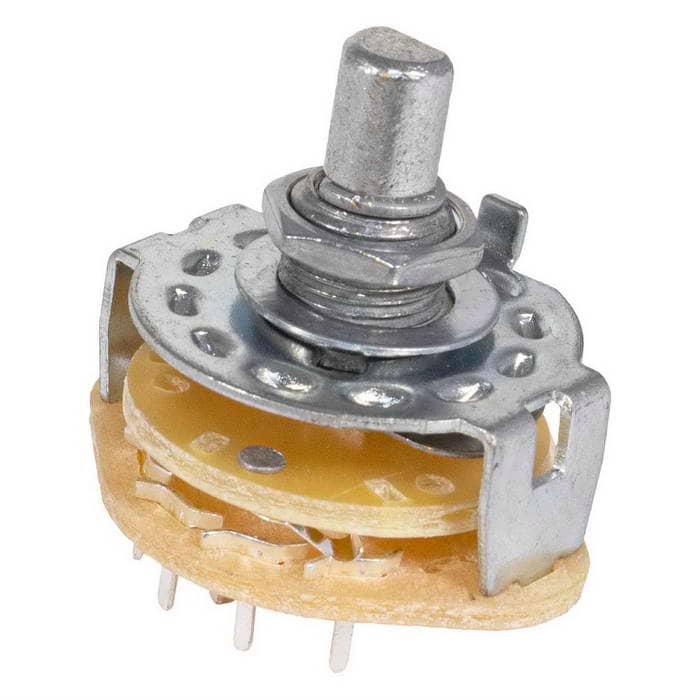

Галетный переключатель RUICHI SR25-1-1-6
6 положений, 1 направление, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату
- MPN
- SR25-1-1-6 на плату
- Бренд
- Ruichi
- Артикул RU
- 81931
Основные параметры
- Номинальное напряжение
- 125 В
- Количество циклов коммутации (электро), не менее
- 10000
- Испытано
- 1000В в течение 1 минуты
- Максимальный угол поворота
- 360° ±5°
- Сопротивление контакта
- <0,05 Ом
- Максимальное напряжение
- 220 В
660 шт в наличии63,10 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление контакта
- <0,05 Ом
- Максимальное напряжение
- 220 В
- Номинальное напряжение
- 125 В
- Ток
- 0.3 А
- Сопротивление изоляции, не менее
- 500 мОм
Монтаж и корпус
- Тип монтажа
- на плату
Упаковка и вес
- Вес брутто
- 12.75
- Транспортная упаковка: размер/кол-во
- 55.5*31*27/1000
Другие параметры
- Испытано
- 1000В в течение 1 минуты
- Максимальный угол поворота
- 360° ±5°
- Количество положений
- 6
- Количество направлений
- 1
- Усилие
- 400 гс/cм -1.5 кгс/cм
- Угол преобразования
- 45/51.4° ±1°

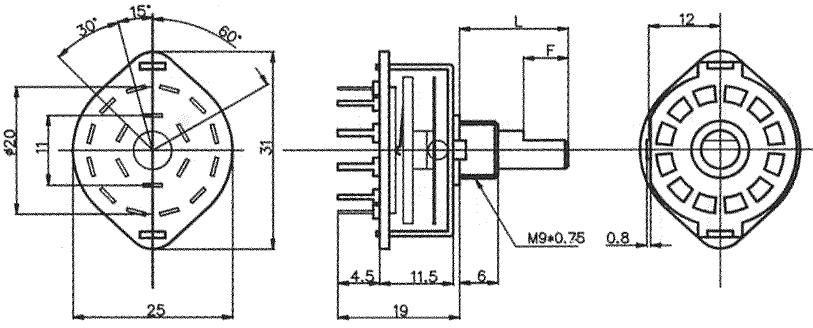

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 660 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Галетный переключатель RUICHI SR25-1-1-6, 6 положений, 1 направление, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202310 шт66660 шт
