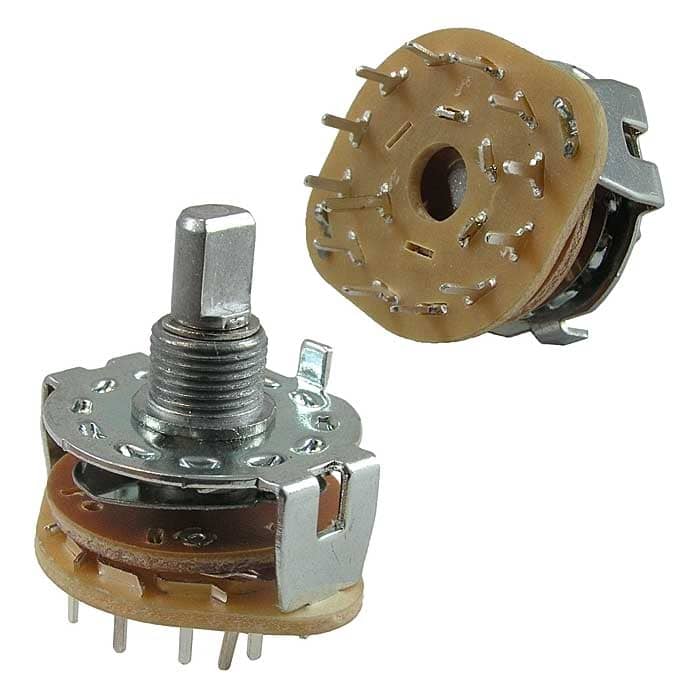

Галетный переключатель RUICHI SR25-1-1-12, 12 положений, 1 направление, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату

MPN: SR25-1-1-12 на плату
Бренд: Ruichi
Артикул RU: 57549
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 800 шт ожидается
Lead time: Уточняется при подтверждении
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 10 шт в упаковке
Date code / партия: Год / маркировка партии не указаны
Документация: Datasheet отсутствует — можно запросить

Под заказ63,72 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

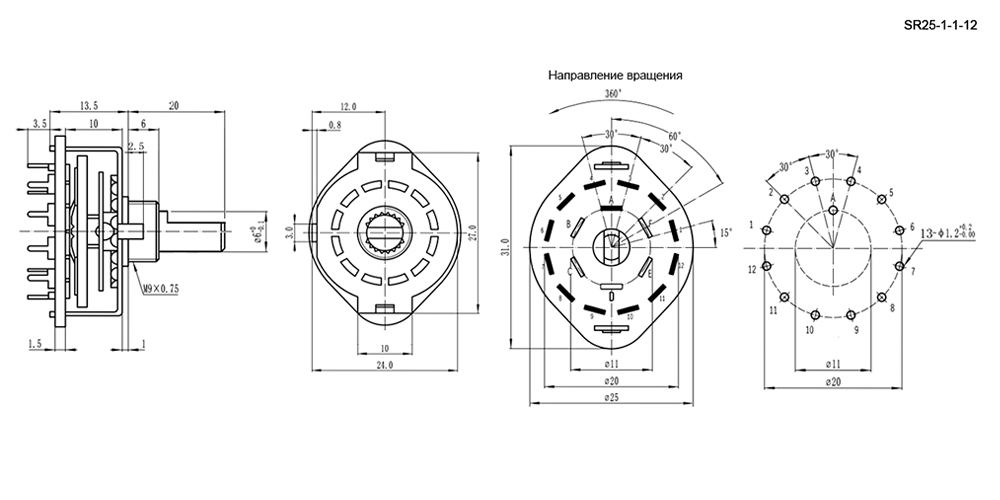

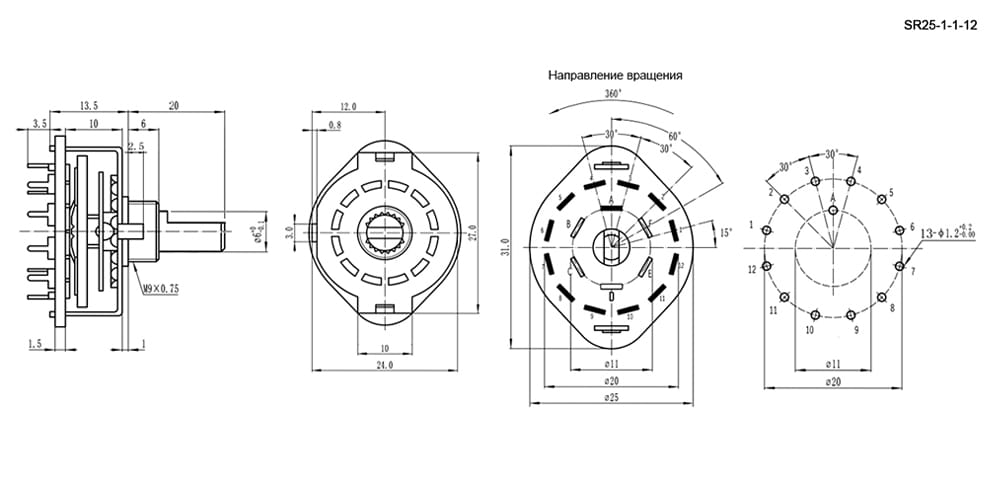

Схема SR25-1-1-12 на плату

Габаритный чертёж и расположение контактов

Скачать

Характеристики

15 параметров из источника

Количество циклов коммутации (электро), не менее: 10000
Испытано: 1000В в течение 1 минуты
Максимальный угол поворота: 360° ±5°
Вес брутто: 14.50
Транспортная упаковка: размер/кол-во: 48*32*22.5/600
Сопротивление контакта: <0,05 Ом
Максимальное напряжение: 220 В
Количество положений: 12
Номинальное напряжение: 125 В
Ток: 0.3 А
Количество направлений: 1
Сопротивление изоляции, не менее: 500 мОм
Усилие: 400 гс/cм -1.5 кгс/cм
Угол преобразования: 45/51.4° ±1°
Тип монтажа: на плату

Описание

Галетный переключатель RUICHI SR25-1-1-12, 12 положений, 1 направление, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSR25-1-1-12 на платуRUICHIАрт. RU 57549 63,72 ₽Под заказ	Параметрический вариантRUICHISR25-1-1-6 на платуАрт. RU 81931 63,10 ₽740 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISR25-1-3-2 на платуАрт. RU 81939 45,60 ₽1 500 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISR25-1-1-12 на проводАрт. RU 81914 61,65 ₽80 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISR25-1-3-2 на проводАрт. RU 81926 44,94 ₽1 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Тип монтажа	на плату	на платуСовпадает	на платуСовпадает	на проводОтличается	на проводОтличается
Сопротивление изоляции, не менее	500 мОм	500 мОмСовпадает	500 мОмСовпадает	500 мОмСовпадает	500 мОмСовпадает
Номинальное напряжение	125 В	125 ВСовпадает	125 ВСовпадает	125 ВСовпадает	125 ВСовпадает
Ток	0.3 А	0.3 АСовпадает	0.3 АСовпадает	0.3 АСовпадает	0.3 АСовпадает
Максимальное напряжение	220 В	220 ВСовпадает	220 ВСовпадает	220 ВСовпадает	220 ВСовпадает

Параметрический вариантRUICHISR25-1-1-6 на платуАрт. RU 81931
63,10 ₽740 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Тип монтажа
Текущийна платуАналогна платуСовпадает
Сопротивление изоляции, не менее
Текущий500 мОмАналог500 мОмСовпадает
Номинальное напряжение
Текущий125 ВАналог125 ВСовпадает
Ток
Текущий0.3 ААналог0.3 АСовпадает
Максимальное напряжение
Текущий220 ВАналог220 ВСовпадает
Открыть товар
Параметрический вариантRUICHISR25-1-3-2 на платуАрт. RU 81939
45,60 ₽1 500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Тип монтажа
Текущийна платуАналогна платуСовпадает
Сопротивление изоляции, не менее
Текущий500 мОмАналог500 мОмСовпадает
Номинальное напряжение
Текущий125 ВАналог125 ВСовпадает
Ток
Текущий0.3 ААналог0.3 АСовпадает
Максимальное напряжение
Текущий220 ВАналог220 ВСовпадает
Открыть товар
Параметрический вариантRUICHISR25-1-1-12 на проводАрт. RU 81914
61,65 ₽80 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип монтажа
Текущийна платуАналогна проводОтличается
Сопротивление изоляции, не менее
Текущий500 мОмАналог500 мОмСовпадает
Номинальное напряжение
Текущий125 ВАналог125 ВСовпадает
Ток
Текущий0.3 ААналог0.3 АСовпадает
Максимальное напряжение
Текущий220 ВАналог220 ВСовпадает
Открыть товар
Параметрический вариантRUICHISR25-1-3-2 на проводАрт. RU 81926
44,94 ₽1 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип монтажа
Текущийна платуАналогна проводОтличается
Сопротивление изоляции, не менее
Текущий500 мОмАналог500 мОмСовпадает
Номинальное напряжение
Текущий125 ВАналог125 ВСовпадает
Ток
Текущий0.3 ААналог0.3 АСовпадает
Максимальное напряжение
Текущий220 ВАналог220 ВСовпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
