Datasheet SMBJ30CA
Технические параметры, размеры и рекомендации производителя
SMBJ30CA Elecsuper TVS диод (супрессор) 30 В
600 Вт, DO-214AA (SMB)
- MPN
- SMBJ30CA
- Бренд
- Elecsuper
- Артикул RU
- 120807
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 30
- Минимальное напряжение срабатывания, В
- 33,3
- Максимальное напряжение срабатывания, В
- 36,8
- Максимальное напряжение ограничения, В
- 48,4
25 200 шт в наличии2,82 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 30
- Минимальное напряжение срабатывания, В
- 33,3
- Максимальное напряжение срабатывания, В
- 36,8
- Максимальное напряжение ограничения, В
- 48,4
- Максимальный импульсный ток (Ipp), А
- 12,4
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус
- DO-214AA (SMB)
- Тип монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.29
- Транспортная упаковка: размер/кол-во
- 40*39*36/21000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Конфигурация
- Двунаправленный

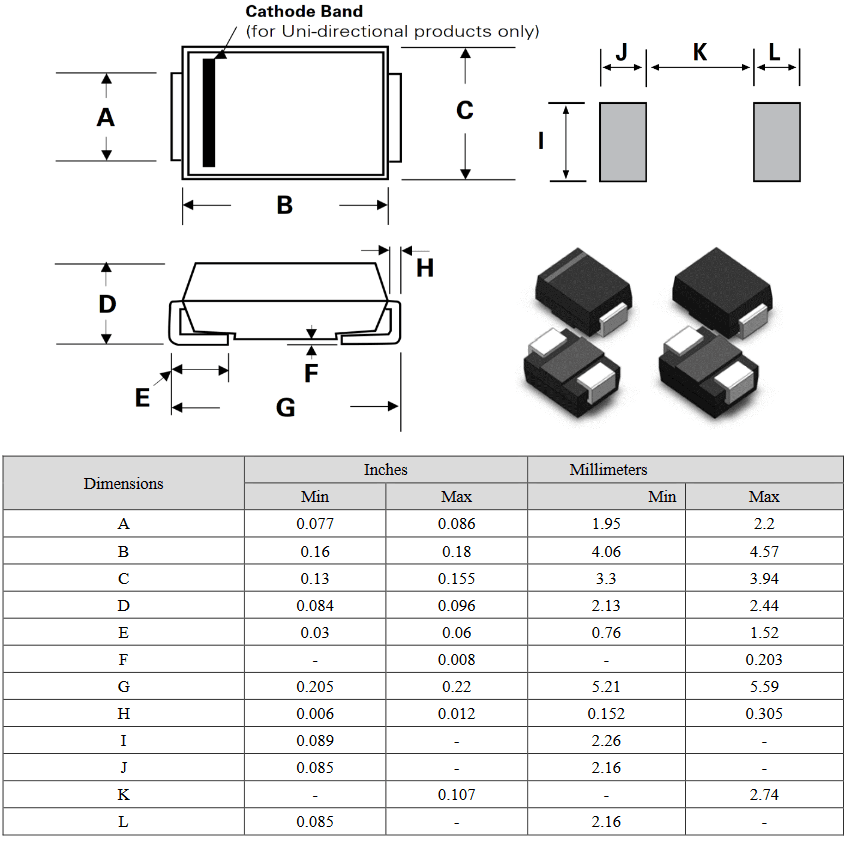

Документация и схема
Условия поставки
Обновлено 10.08.2026- Источник / остаток
- Каталог RU Electronics · 25 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2025
- Документация
- Datasheet: 1
Описание
SMBJ30CA Двунаправленный TVS диод (супрессор) 30 Вольт в корпусе DO-214AA (SMB) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 600 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт1200 шт
2023250 шт41 000 шт
20233 000 шт13 000 шт
20253 000 шт721 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMBJ30CAElecsuperАрт. RU 120807 2,82 ₽25 200 шт по каталогу |  2,42 ₽23 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,62 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,42 ₽26 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,70 ₽19 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AA (SMB) | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 48,4 | 58,1Отличается | 8Отличается | 9,2Отличается | 17Отличается |
| Максимальное напряжение срабатывания, В | 36,8 | 44,2Отличается | 6,5Отличается | 7Отличается | 12,3Отличается |
- 2,42 ₽23 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий48,4Аналог58,1Отличается
- Максимальное напряжение срабатывания, В
- Текущий36,8Аналог44,2Отличается
- 4,62 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий48,4Аналог8Отличается
- Максимальное напряжение срабатывания, В
- Текущий36,8Аналог6,5Отличается
- 2,42 ₽26 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий48,4Аналог9,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий36,8Аналог7Отличается
- 2,70 ₽19 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий48,4Аналог17Отличается
- Максимальное напряжение срабатывания, В
- Текущий36,8Аналог12,3Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
