Datasheet SMBJ10CA
Технические параметры, размеры и рекомендации производителя

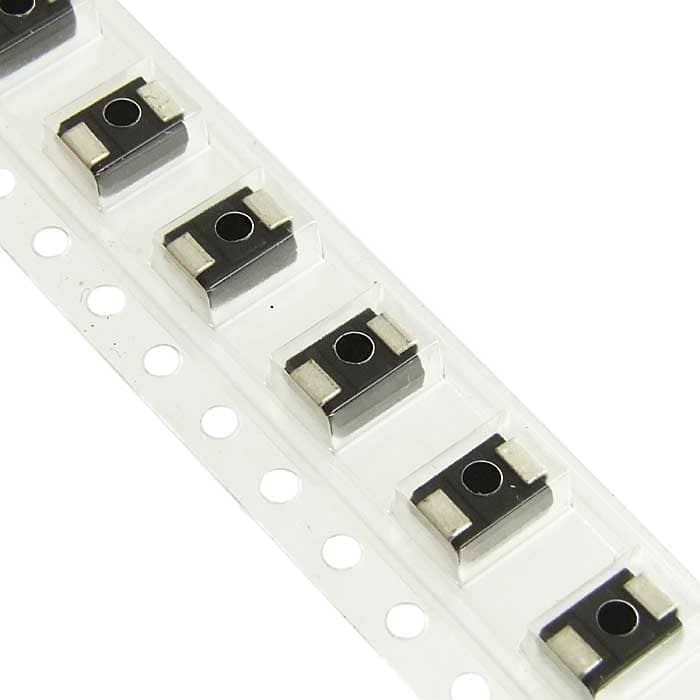

SMBJ10CA CTK TVS диод (супрессор)
10 В, 600 Вт, DO-214AA (SMB)
- MPN
- SMBJ10CA
- Бренд
- CTK
- Артикул RU
- 119130
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 10
- Минимальное напряжение срабатывания, В
- 11,1
- Максимальное напряжение срабатывания, В
- 12,3
- Максимальное напряжение ограничения, В
- 17
19 750 шт в наличии2,70 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 10
- Минимальное напряжение срабатывания, В
- 11,1
- Максимальное напряжение срабатывания, В
- 12,3
- Максимальное напряжение ограничения, В
- 17
- Максимальный импульсный ток (Ipp), А
- 35,3
- Ток утечки, мкА
- 5
Монтаж и корпус
- Корпус
- DO-214AA (SMB)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 0.23
- Упаковка
- 750 шт
Другие параметры
- Конфигурация
- Двунаправленный
Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 19 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 750 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
SMBJ10CA CTK Двунаправленный TVS диод (супрессор) 10 Вольт в корпусе DO-214AA (SMB) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 600 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт1250 шт
2023750 шт2619 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMBJ10CACTKАрт. RU 119130 2,70 ₽19 750 шт по каталогу |  2,64 ₽11 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,55 ₽17 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,28 ₽19 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,82 ₽900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AA (SMB) | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 17 | 26Отличается | 23,2Отличается | 19,9Отличается | 29,2Отличается |
| Максимальное напряжение срабатывания, В | 12,3 | 19,7Отличается | 17,2Отличается | 14,7Отличается | 22,1Отличается |
- 2,64 ₽11 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий17Аналог26Отличается
- Максимальное напряжение срабатывания, В
- Текущий12,3Аналог19,7Отличается
- 2,55 ₽17 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий17Аналог23,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий12,3Аналог17,2Отличается
- 2,28 ₽19 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий17Аналог19,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий12,3Аналог14,7Отличается
- 1,82 ₽900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий17Аналог29,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий12,3Аналог22,1Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
