Datasheet SMBJ36CA
Технические параметры, размеры и рекомендации производителя
SMBJ36CA Elecsuper TVS диод (супрессор) 36 В
600 Вт, DO-214AA (SMB)
- MPN
- SMBJ36CA
- Бренд
- Elecsuper
- Артикул RU
- 120803
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 36
- Минимальное напряжение срабатывания, В
- 40
- Максимальное напряжение срабатывания, В
- 44,2
- Максимальное напряжение ограничения, В
- 58,1
23 000 шт в наличии2,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 36
- Минимальное напряжение срабатывания, В
- 40
- Максимальное напряжение срабатывания, В
- 44,2
- Максимальное напряжение ограничения, В
- 58,1
- Максимальный импульсный ток (Ipp), А
- 10,4
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус
- DO-214AA (SMB)
- Тип монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.25
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Конфигурация
- Двунаправленный

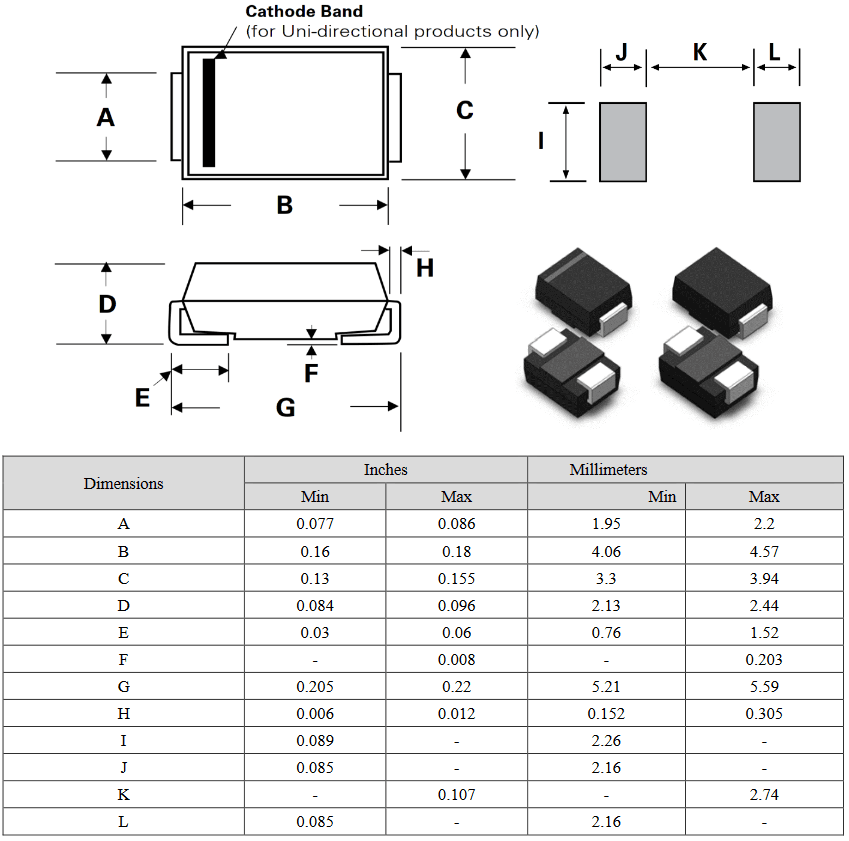

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 23 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
SMBJ36CA Двунаправленный TVS диод (супрессор) 36 Вольт в корпусе DO-214AA (SMB) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 600 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт102 000 шт
20233 000 шт721 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMBJ36CAElecsuperАрт. RU 120803 2,42 ₽23 000 шт по каталогу |  2,39 ₽20 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,82 ₽25 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,42 ₽26 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,62 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AA (SMB) | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 58,1 | 53,3Отличается | 48,4Отличается | 9,2Отличается | 8Отличается |
| Максимальное напряжение срабатывания, В | 44,2 | 40,6Отличается | 36,8Отличается | 7Отличается | 6,5Отличается |
- 2,39 ₽20 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог53,3Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог40,6Отличается
- 2,82 ₽25 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог48,4Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог36,8Отличается
- 2,42 ₽26 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог9,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог7Отличается
- 4,62 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог8Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог6,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
