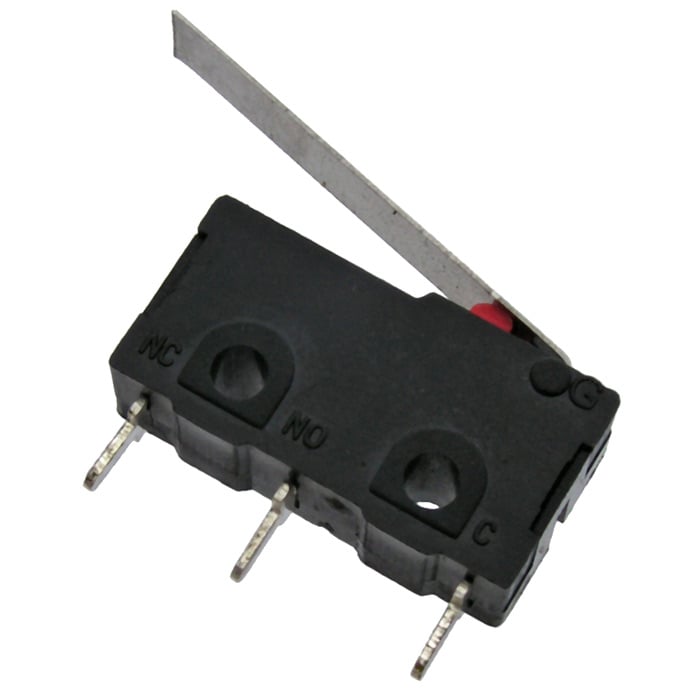

Микропереключатель с рычагом RUICHI SM5-03P
ON-(ON) SPDT 3P, 3 А, 250 В
- MPN
- SM5-03P
- Бренд
- Ruichi
- Артикул RU
- 123803
Основные параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Номинальный ток, А
- 3
- Номинальное напряжение, В
- AC: 250/ 125
- Тип переключателя
- Микропереключатель серии SM5 с рычагом
- Особенности конструкции
- вынос рычага FP/ OP - 15,3/ 12,1 ±1,5 мм
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
39 800 шт в наличии10,61 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (механических), не менее
- 5 000 000
- Количество циклов коммутации (электро), не менее
- 100000
- Номинальное напряжение, В
- AC: 250/ 125
- Номинальный ток, А
- 3
Монтаж и корпус
- Глубина, мм
- 19,8 (корпус)
- Ширина, мм
- 6,3
- Высота, мм
- 10,6 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+120
Упаковка и вес
- Вес брутто
- 2.54
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/5200
Другие параметры
- Тип переключателя
- Микропереключатель серии SM5 с рычагом
- Особенности конструкции
- вынос рычага FP/ OP - 15,3/ 12,1 ±1,5 мм

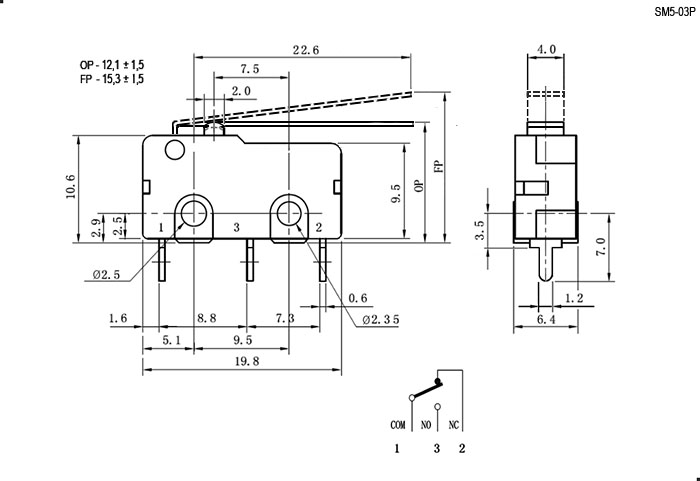

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 39 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Микропереключатель с рычагом RUICHI SM5-03P, ON-(ON) SPDT 3P, 3 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт39839 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSM5-03PRUICHIАрт. RU 123803 10,61 ₽39 800 шт по каталогу |  12,85 ₽9 050 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,06 ₽11 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  11,11 ₽13 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  11,19 ₽34 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) SPDT 3P | ON-(ON) SPDT 3PСовпадает | ON-(ON) SPDT 3PСовпадает | ON-(ON) SPDT 3PСовпадает | ON-(ON) SPDT 3PСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Номинальное напряжение, В | AC: 250/ 125 | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | 250/125Отличается | 250/125Отличается |
| Номинальный ток, А | 3 | 3Совпадает | 3Совпадает | 3Совпадает | 3Совпадает |
- 12,85 ₽9 050 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- Номинальный ток, А
- Текущий3Аналог3Совпадает
- 8,06 ₽11 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- Номинальный ток, А
- Текущий3Аналог3Совпадает
- 11,11 ₽13 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125Аналог250/125Отличается
- Номинальный ток, А
- Текущий3Аналог3Совпадает
- 11,19 ₽34 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125Аналог250/125Отличается
- Номинальный ток, А
- Текущий3Аналог3Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
