Концевые выключатели (микропереключатели)

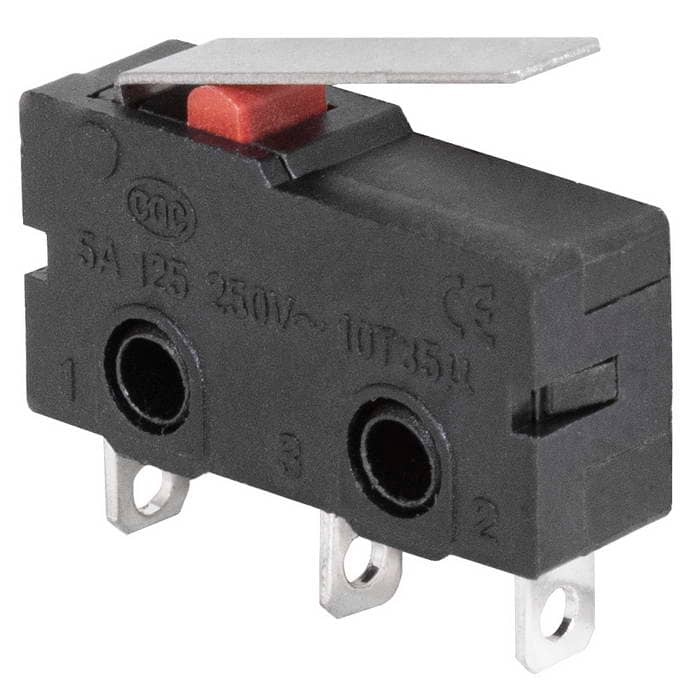

SM5-02N-25G-1

MPN: SM5-02N-25G-1
Бренд: Ruichi
Артикул RU: 119812
Каталог обновлён: 28.07.2026

Источник / остаток: Каталог RU Electronics · 700 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 50 / 100 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet: 1

700 шт в наличии12,32 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SM5-02N-25G-1

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

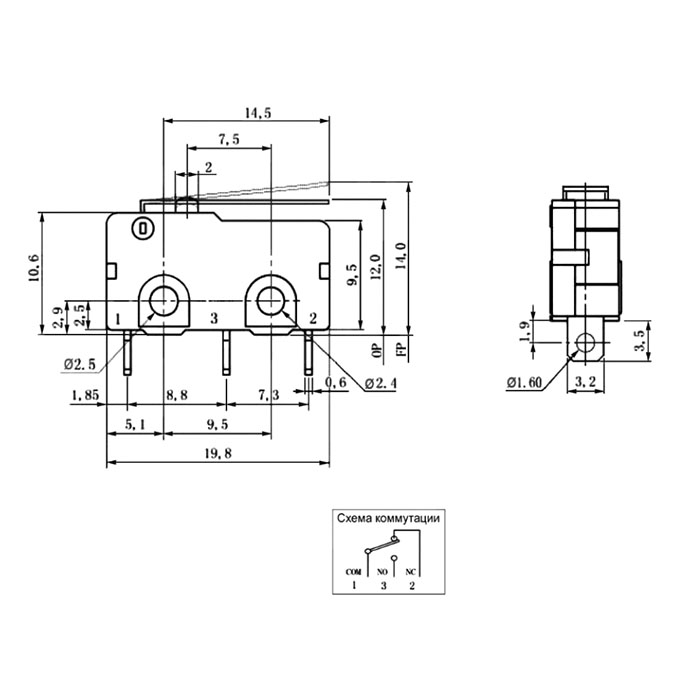

Схема SM5-02N-25G-1

Габаритный чертёж и расположение контактов

Скачать

Характеристики

17 параметров из источника

Тип переключателя: Микропереключатель серии SM5 с рычагом
Схема переключения: ON-(ON) SPDT 3P
Особенности конструкции: вынос рычага FP/ OP - 14,0 (14,2)/ 12,0 ±0,8 мм
Примечание: Контактные лапки с отверстием
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1000 (50 Гц, 1 мин.)
Количество циклов коммутации (механических), не менее: 5 000 000
Количество циклов коммутации (электро), не менее: 100000
Вес брутто: 2.40
Транспортная упаковка: размер/кол-во: 33.5*25*22.5/2000
Диапазон рабочих температур, °C: -25...+120
Номинальное напряжение, В: AC: 250/ 125
Номинальный ток, А: 3
Глубина, мм: 19,8 (корпус)
Ширина, мм: 6,3 (6,4)
Высота, мм: 10,6 (корпус)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202550 шт14700 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSM5-02N-25G-1RUICHIАрт. RU 119812 12,32 ₽700 шт по каталогу	Параметрический вариантRUICHISM5-03PАрт. RU 123803 10,10 ₽9 100 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-00N-116 250v 3aАрт. RU 66116 8,06 ₽11 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-02N-25GАрт. RU 120307 11,19 ₽36 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-00N-115Арт. RU 64469 11,44 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	ON-(ON) SPDT 3P	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Номинальное напряжение, В	AC: 250/ 125	AC: 250/ 125Совпадает	AC: 250/ 125Совпадает	250/125Отличается	250/125Отличается
Номинальный ток, А	3	3Совпадает	3Совпадает	3Совпадает	3Совпадает

Параметрический вариантRUICHISM5-03PАрт. RU 123803
10,10 ₽9 100 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-00N-116 250v 3aАрт. RU 66116
8,06 ₽11 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-02N-25GАрт. RU 120307
11,19 ₽36 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125Аналог250/125Отличается
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-00N-115Арт. RU 64469
11,44 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125Аналог250/125Отличается
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
