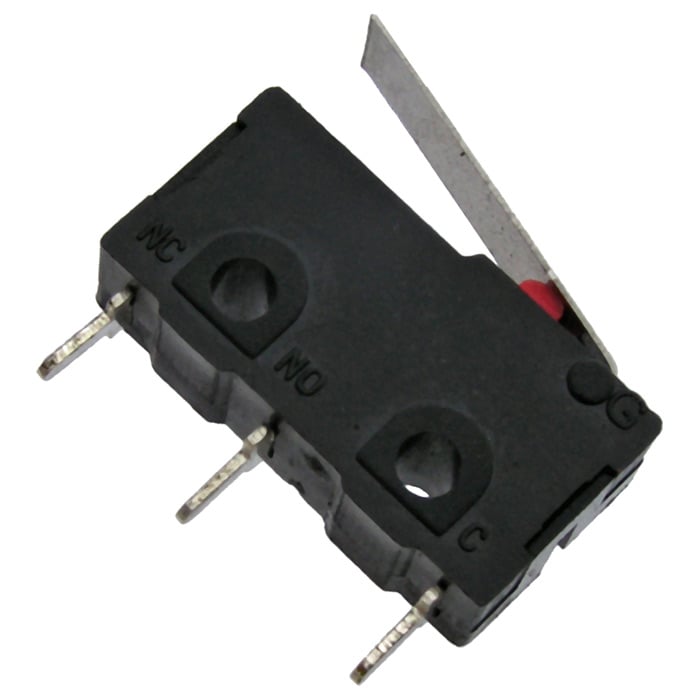

Микропереключатель с рычагом RUICHI SM5-02N-25G

ON-(ON) SPDT 3P, 3 А, 250 В

MPN: SM5-02N-25G
Бренд: Ruichi
Артикул RU: 120307

Основные параметры

Схема переключения: ON-(ON) SPDT 3P
Номинальный ток, А: 3
Номинальное напряжение, В: 250/125
Тип переключателя: Микропереключатель серии SM
Особенности конструкции: вынос рычага FP/ OP - 14,0 (14,2)/ 12,0 ±0,8 мм
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)

Все характеристики

Документация

34 100 шт в наличии11,19 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения: ON-(ON) SPDT 3P
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1000 (50 Гц, 1 мин.)
Количество циклов коммутации (механических), не менее: 5 000 000
Количество циклов коммутации (электро), не менее: 10000
Номинальное напряжение, В: 250/125
Номинальный ток, А: 3

Монтаж и корпус

Глубина, мм: 19,8 (корпус)
Ширина, мм: 6,4
Высота, мм: 10,6 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C: -25...+120

Упаковка и вес

Вес брутто: 2.38
Транспортная упаковка: размер/кол-во: 42*28*22.5/5200

Другие параметры

Тип переключателя: Микропереключатель серии SM
Особенности конструкции: вынос рычага FP/ OP - 14,0 (14,2)/ 12,0 ±0,8 мм

Документация и схема

Файлы в каталоге не найдены

Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 04.09.2026

Источник / остаток: Каталог RU Electronics · 34 100 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 / 6 400 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet отсутствует — можно запросить

Описание

Микропереключатель с рычагом RUICHI SM5-02N-25G, ON-(ON) SPDT 3P, 3 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2025100 шт212 100 шт

20256 400 шт532 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSM5-02N-25GRUICHIАрт. RU 120307 11,19 ₽34 100 шт по каталогу	Параметрический вариантRUICHISM5-00N-115-1Арт. RU 120180 11,11 ₽13 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-00N-115Арт. RU 64469 11,88 ₽30 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-02N-25G-1Арт. RU 119812 12,85 ₽9 050 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISM5-03PАрт. RU 123803 10,61 ₽39 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	ON-(ON) SPDT 3P	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Номинальное напряжение, В	250/125	250/125Совпадает	250/125Совпадает	AC: 250/ 125Отличается	AC: 250/ 125Отличается
Номинальный ток, А	3	3Совпадает	3Совпадает	3Совпадает	3Совпадает

Параметрический вариантRUICHISM5-00N-115-1Арт. RU 120180
11,11 ₽13 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
Текущий250/125Аналог250/125Совпадает
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-00N-115Арт. RU 64469
11,88 ₽30 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
Текущий250/125Аналог250/125Совпадает
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-02N-25G-1Арт. RU 119812
12,85 ₽9 050 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
Текущий250/125АналогAC: 250/ 125Отличается
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар
Параметрический вариантRUICHISM5-03PАрт. RU 123803
10,61 ₽39 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальное напряжение, В
Текущий250/125АналогAC: 250/ 125Отличается
Номинальный ток, А
Текущий3Аналог3Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
