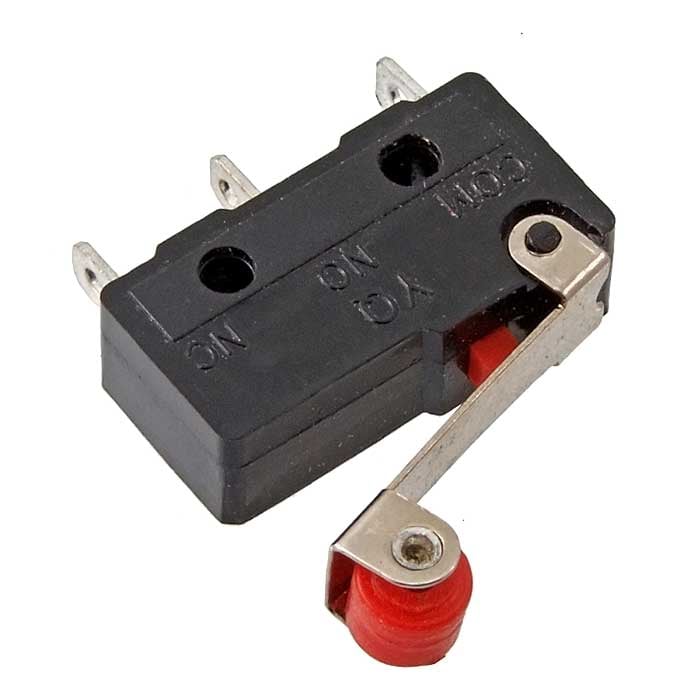

Микропереключатель с роликовым рычагом RUICHI SM5-05N-115-G45

ON-(ON) SPDT 3P, 3 А, 250 В

MPN
SM5-05N-115-G45
Бренд
Ruichi
Артикул RU
123802

Основные параметры

Схема переключения
ON-(ON) SPDT 3P
Номинальный ток, А
3
Номинальное напряжение, В
250/125
Тип переключателя
Микропереключатель серии SM
Особенности конструкции
вынос рычага FP/ OP - 19,8/ 18,2 ±0,8 мм
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Все характеристики
Документация
Под заказ14,66 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-(ON) SPDT 3P
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Количество циклов коммутации (механических), не менее
5 000 000
Количество циклов коммутации (электро), не менее
10000
Номинальное напряжение, В
250/125
Номинальный ток, А
3

Монтаж и корпус

Глубина, мм
19,8 (корпус)
Ширина, мм
6,4
Высота, мм
10,6 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+120

Упаковка и вес

Вес брутто
2.63
Транспортная упаковка: размер/кол-во
33.5*25*22.5/2000

Другие параметры

Тип переключателя
Микропереключатель серии SM
Особенности конструкции
вынос рычага FP/ OP - 19,8/ 18,2 ±0,8 мм

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SM5-05N-115-G45

Технические параметры, размеры и рекомендации производителя

Скачать

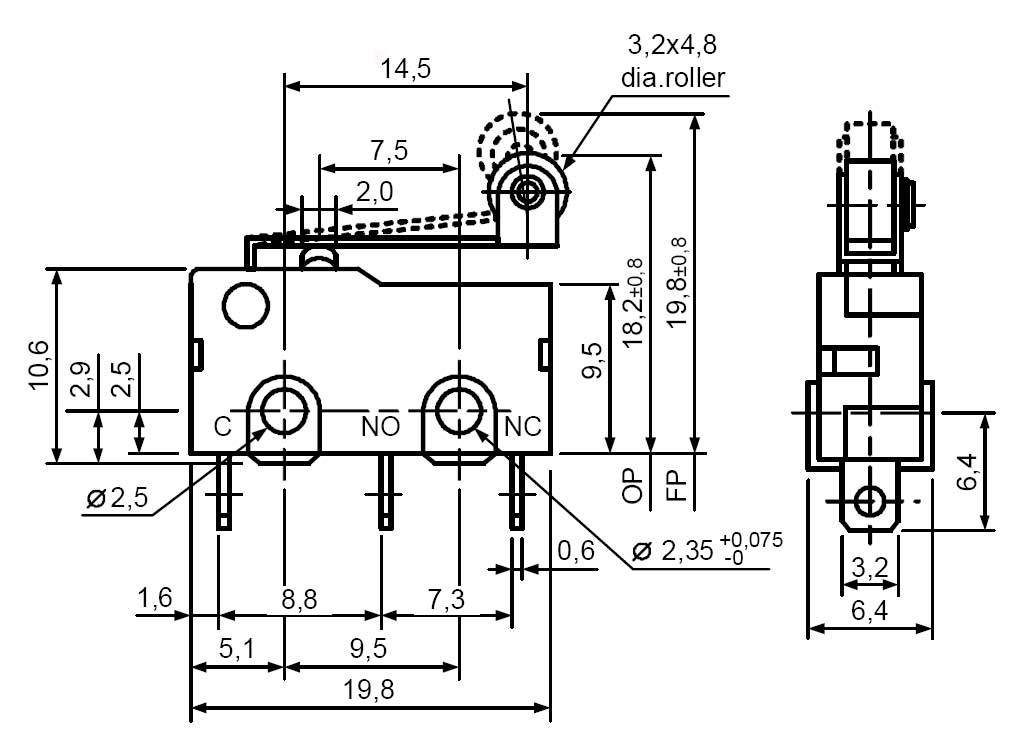

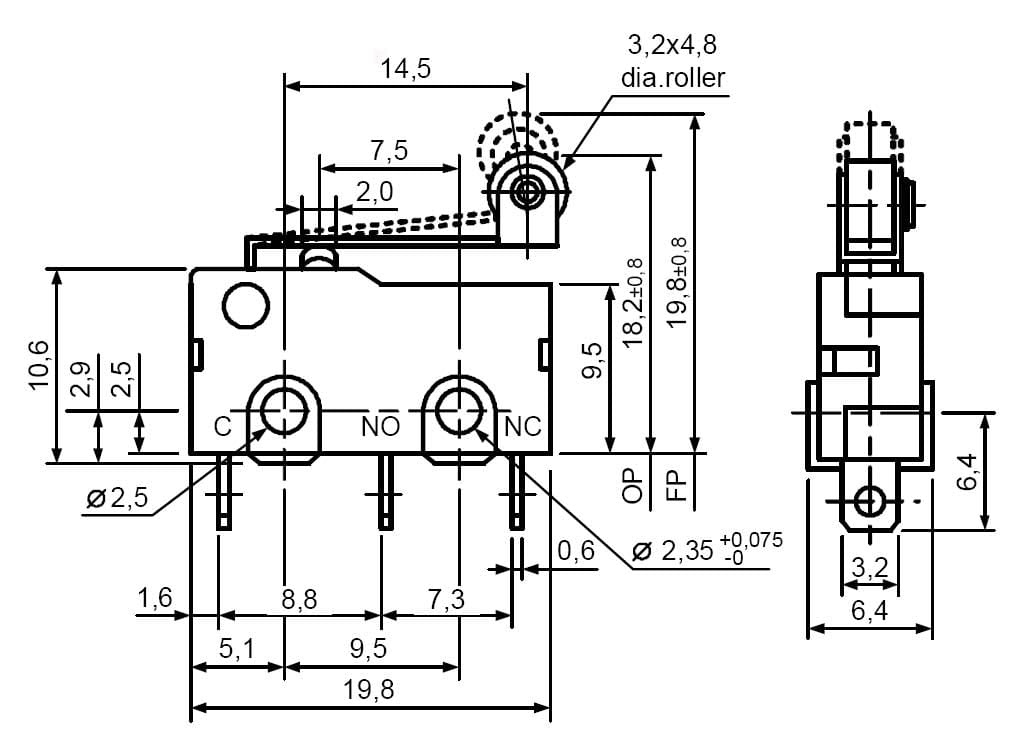

Миниатюра: Схема SM5-05N-115-G45
IMAGE · Схема

Схема SM5-05N-115-G45

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 16.09.2026
Источник / остаток
Каталог RU Electronics · 19 500 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Микропереключатель с роликовым рычагом RUICHI SM5-05N-115-G45, ON-(ON) SPDT 3P, 3 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSM5-05N-115-G45RUICHIАрт. RU 123802
14,66 ₽Под заказ
Аналог из источникаRUICHIMSW-13Арт. RU 67322
15,30 ₽98 400 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIMSW-13-1Арт. RU 120175
27,82 ₽1 300 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHISM5-00N-115-1Арт. RU 120180
12,75 ₽4 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHISM5-02N-25GАрт. RU 120307
11,19 ₽30 100 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Схема переключенияON-(ON) SPDT 3PON-(ON)ОтличаетсяON-(ON)ОтличаетсяON-(ON) SPDT 3PСовпадаетON-(ON) SPDT 3PСовпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Контактное сопротивление, мОм, не более5030Отличается30Отличается50Совпадает50Совпадает
Номинальное напряжение, В250/125250/ 125Отличается250/ 125Отличается250/125Совпадает250/125Совпадает
Номинальный ток, А33Совпадает10Отличается3Совпадает3Совпадает
  • Аналог из источникаRUICHIMSW-13Арт. RU 67322
    15,30 ₽98 400 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-(ON) SPDT 3PАналогON-(ON)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог30Отличается
    Номинальное напряжение, В
    Текущий250/125Аналог250/ 125Отличается
    Номинальный ток, А
    Текущий3Аналог3Совпадает
    Открыть товар
  • Аналог из источникаRUICHIMSW-13-1Арт. RU 120175
    27,82 ₽1 300 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-(ON) SPDT 3PАналогON-(ON)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог30Отличается
    Номинальное напряжение, В
    Текущий250/125Аналог250/ 125Отличается
    Номинальный ток, А
    Текущий3Аналог10Отличается
    Открыть товар
  • Параметрический вариантRUICHISM5-00N-115-1Арт. RU 120180
    12,75 ₽4 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальное напряжение, В
    Текущий250/125Аналог250/125Совпадает
    Номинальный ток, А
    Текущий3Аналог3Совпадает
    Открыть товар
  • Параметрический вариантRUICHISM5-02N-25GАрт. RU 120307
    11,19 ₽30 100 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальное напряжение, В
    Текущий250/125Аналог250/125Совпадает
    Номинальный ток, А
    Текущий3Аналог3Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
