Datasheet ШР20П4ЭШ8 ВИЛКА (SZC)
Технические параметры, размеры и рекомендации производителя

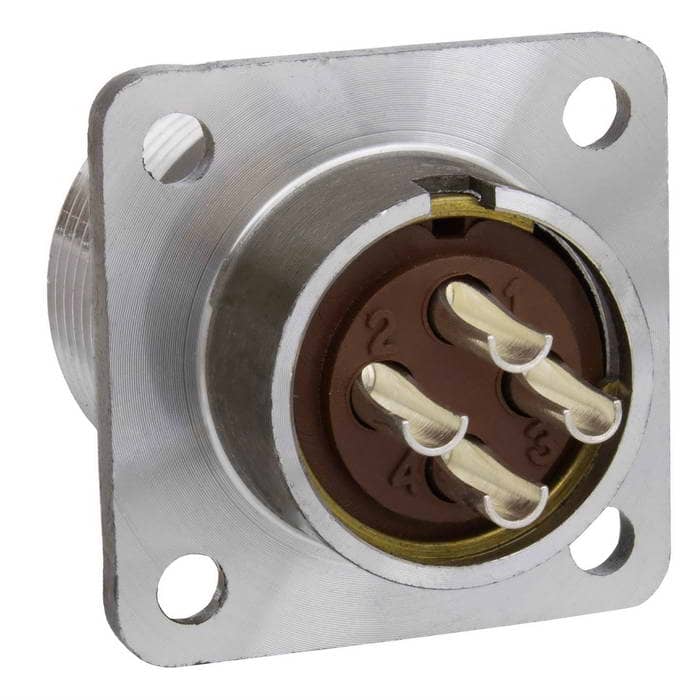

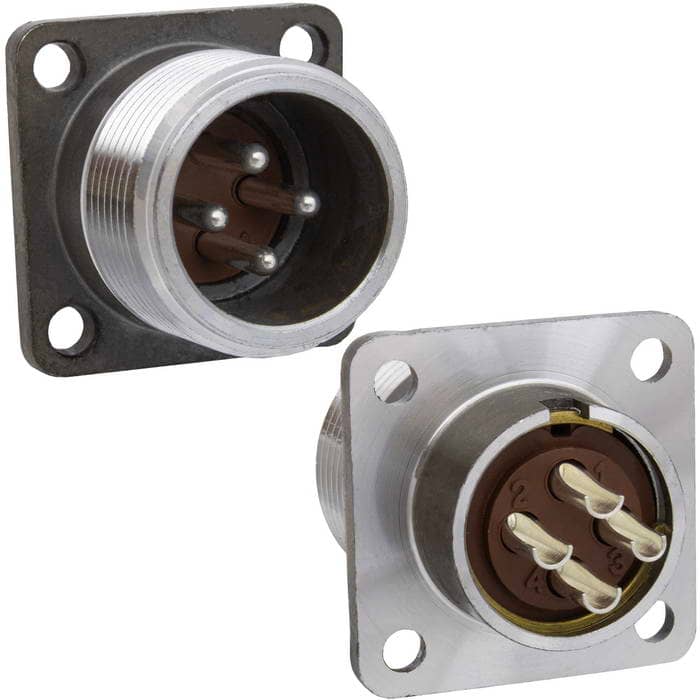

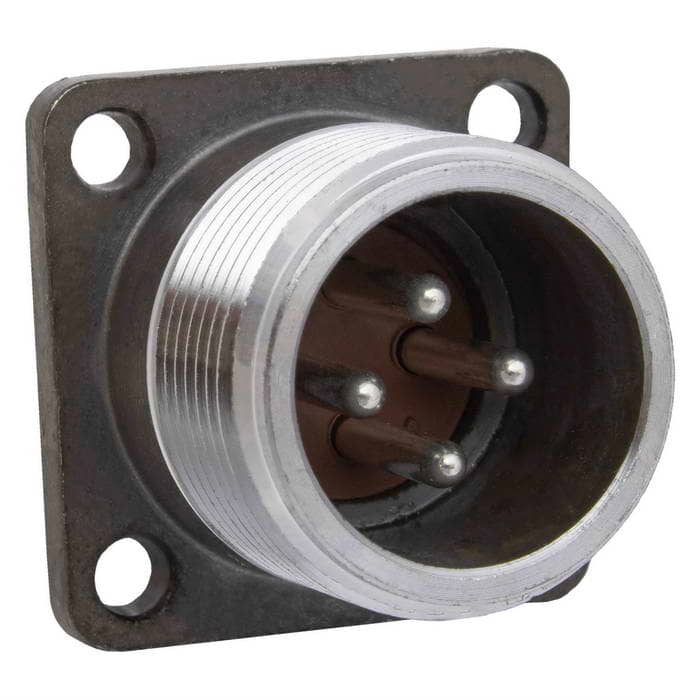

Разъём RUICHI ШР20П4ЭШ8 ВИЛКА
4 контакта
Товар подлежит обязательной маркировке- MPN
- ШР20П4ЭШ8 ВИЛКА (SZC)
- Бренд
- Ruichi
- Артикул RU
- 106855
Основные параметры
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
Под заказ132,91 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 1,0
Монтаж и корпус
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Количество контактов
- 4
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+60
Упаковка и вес
- Вес брутто
- 26.61
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
Другие параметры
- Тип разъёма
- Вилка блочная фланцевая

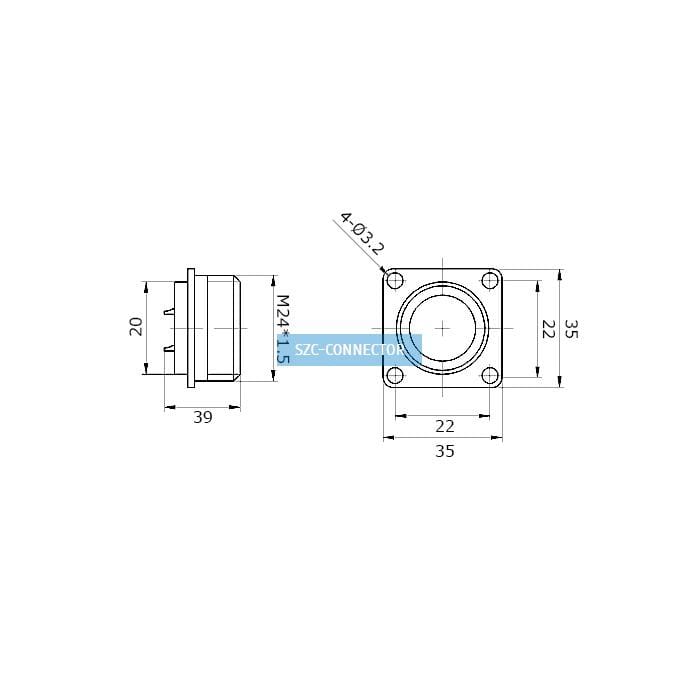

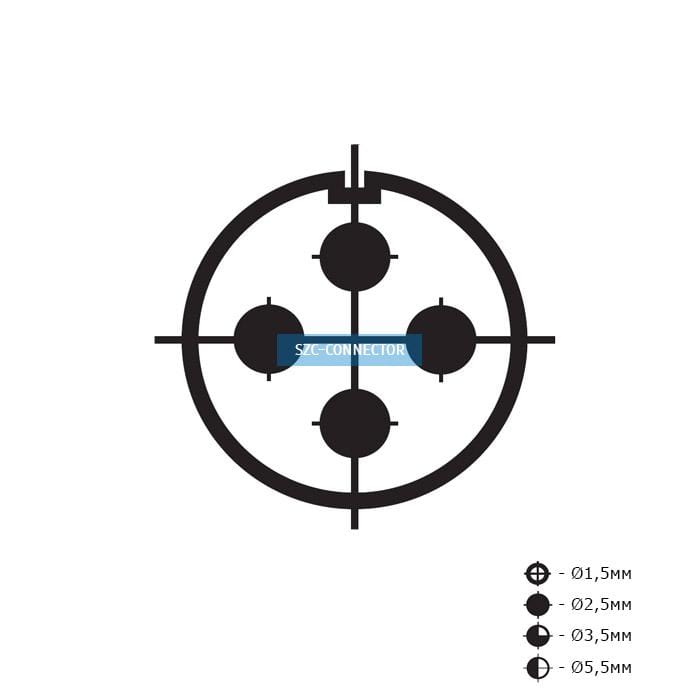

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 3 240 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- 40 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР20П4ЭШ8 ВИЛКА (SZC)RUICHIАрт. RU 106855 132,91 ₽Под заказ |  130,82 ₽1 921 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  134,75 ₽915 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  140,63 ₽2 680 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  276,23 ₽674 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
| Количество контактов | 4 | 4Совпадает | 7Отличается | 5Отличается | 4Совпадает |
| Тип разъёма | Вилка блочная фланцевая | Розетка блочная фланцеваяОтличается | Вилка блочная фланцеваяСовпадает | Вилка блочная фланцеваяСовпадает | Вилка кабельная неэкранированная угловаяОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Максимальное напряжение, В | 850 | 850Совпадает | 850Совпадает | 850Совпадает | 850Совпадает |
- 130,82 ₽1 921 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогРозетка блочная фланцеваяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 134,75 ₽915 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог7Отличается
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 140,63 ₽2 680 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог5Отличается
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 276,23 ₽674 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
