Datasheet ШР20П2ЭШ6 ВИЛКА (SZC)
Технические параметры, размеры и рекомендации производителя
Разъемы ШР
Товар подлежит обязательной маркировке

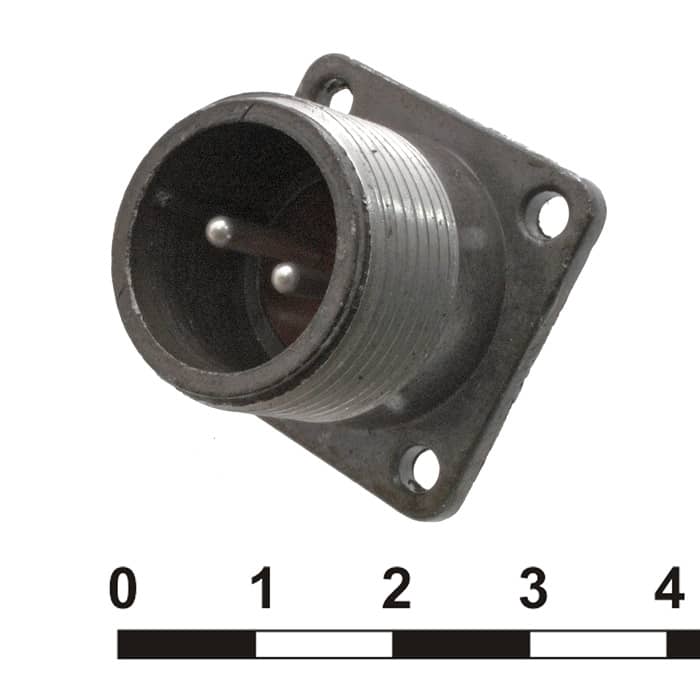

Разъём SZC ШР20П2ЭШ6 ВИЛКА (SZC), 2 контакта
Разъём SZC ШР20П2ЭШ6 ВИЛКА (SZC), 2 контакта
Товар подлежит обязательной маркировке- MPN
- ШР20П2ЭШ6 ВИЛКА (SZC)
- Бренд
- Ruichi
- Артикул RU
- 106811
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · 57 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- 5 / 40 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
57 шт в наличии193,85 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

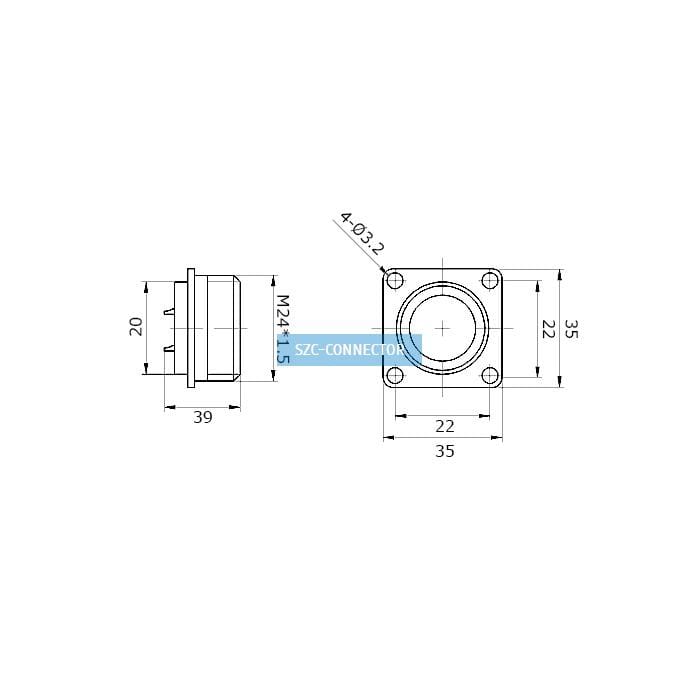

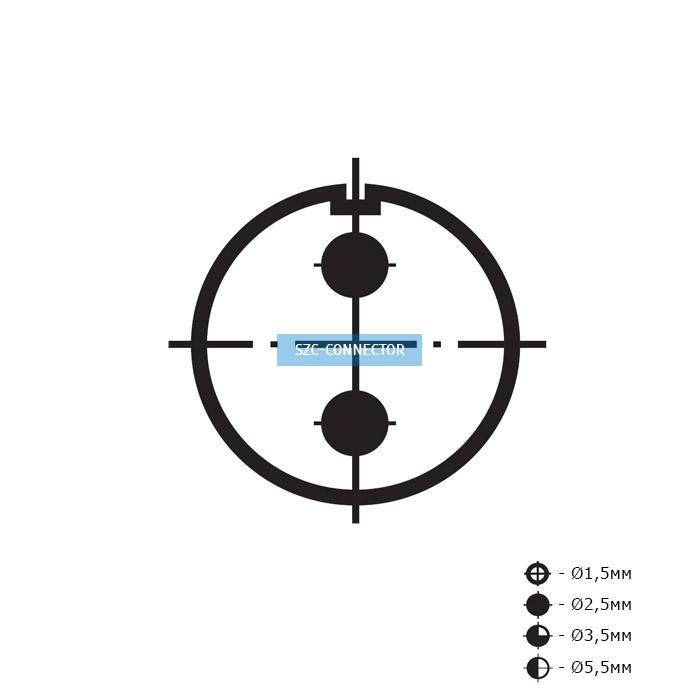

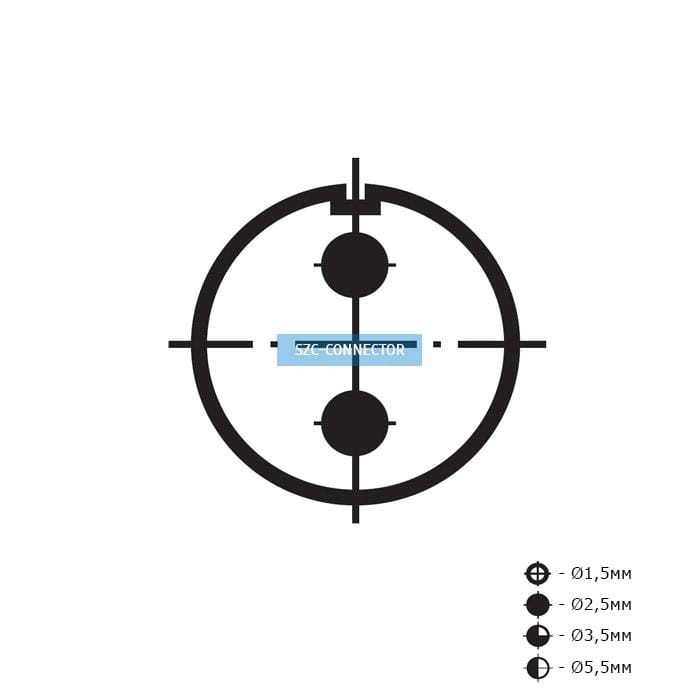

Документация и схема
Характеристики
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 1,0
- Вес брутто
- 24.80
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
- Диапазон рабочих температур, °C
- -60...+60
- Тип разъёма
- Вилка блочная фланцевая
- Количество контактов
- 2
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт315 шт
202540 шт140 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР20П2ЭШ6 ВИЛКА (SZC)RUICHIАрт. RU 106811 193,85 ₽57 шт по каталогу |  Цена по запросуПод заказ Указан в источнике как аналог; совместимость требует проверки |  224,30 ₽1 420 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  140,63 ₽3 090 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  134,75 ₽976 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 20 | —Нет данных | 20Совпадает | 20Совпадает | 20Совпадает |
| Тип разъёма | Вилка блочная фланцевая | —Нет данных | Вилка кабельная неэкранированнаяОтличается | Вилка блочная фланцеваяСовпадает | Вилка блочная фланцеваяСовпадает |
| Количество контактов | 2 | —Нет данных | 2Совпадает | 5Отличается | 7Отличается |
| Диапазон частот, МГц | до 5 | —Нет данных | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Максимальное напряжение, В | 850 | —Нет данных | 850Совпадает | 850Совпадает | 850Совпадает |
- Цена по запросуПод заказ
Указан в источнике как аналог; совместимость требует проверки
- Условный размер корпуса
- Текущий20Аналог—Нет данных
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Диапазон частот, МГц
- Текущийдо 5Аналог—Нет данных
- Максимальное напряжение, В
- Текущий850Аналог—Нет данных
- 224,30 ₽1 420 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка кабельная неэкранированнаяОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 140,63 ₽3 090 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Количество контактов
- Текущий2Аналог5Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 134,75 ₽976 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Количество контактов
- Текущий2Аналог7Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
