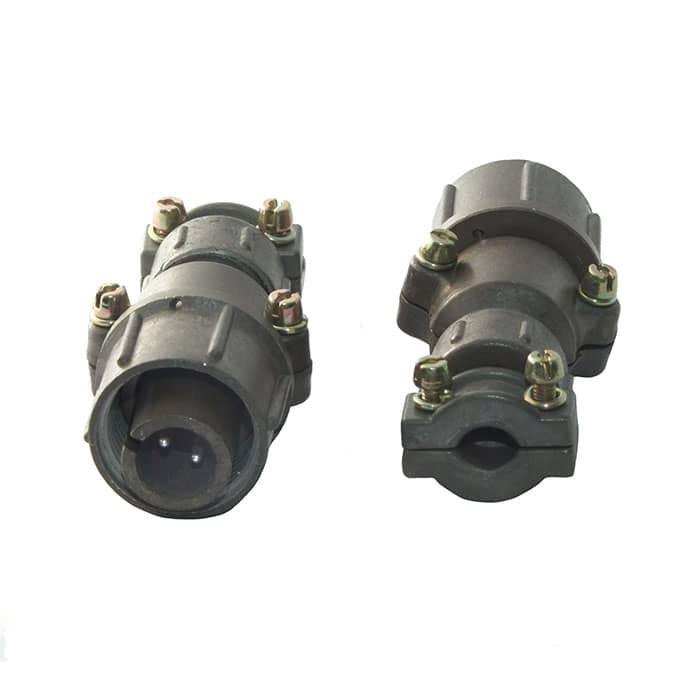

Разъём SZC ШР16П2НГ5 вилка (SZC)

2 контакта

Товар подлежит обязательной маркировке
MPN
ШР16П2НГ5 вилка (SZC)
Бренд
SZC
Артикул RU
106803

Основные параметры

Условный размер корпуса
16
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
20
Все характеристики
Документация
8 шт в наличии188,90 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
20
Максимальное напряжение, В
850
Контактное сопротивление, мОм, не более
2,5

Монтаж и корпус

Условный размер корпуса
16
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Количество контактов
2

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+60

Упаковка и вес

Вес брутто
39.10
Транспортная упаковка: размер/кол-во
36*35*18/200

Другие параметры

Тип разъёма
Вилка кабельная неэкранированная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР16П2НГ5 вилка (SZC)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ШР16П2НГ5 вилка (SZC) 1
IMAGE · Схема

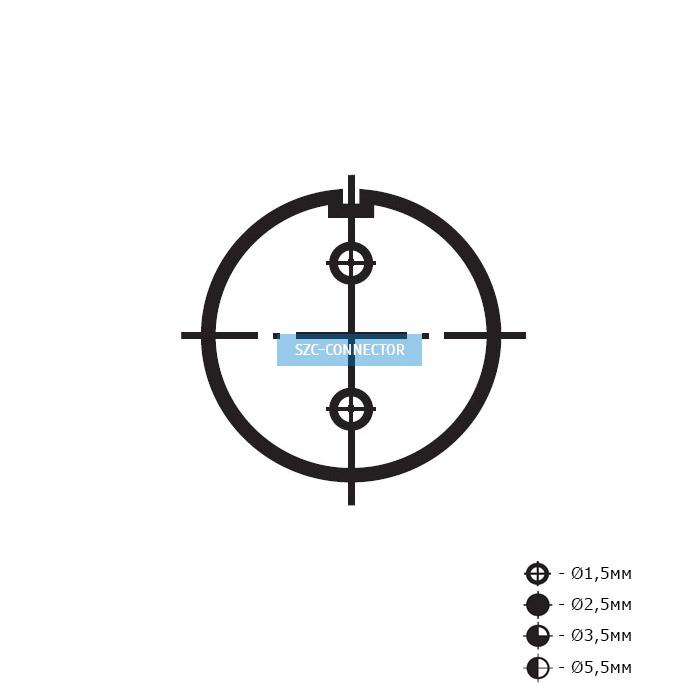

Схема ШР16П2НГ5 вилка (SZC) 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема ШР16П2НГ5 вилка (SZC) 2
IMAGE · Схема

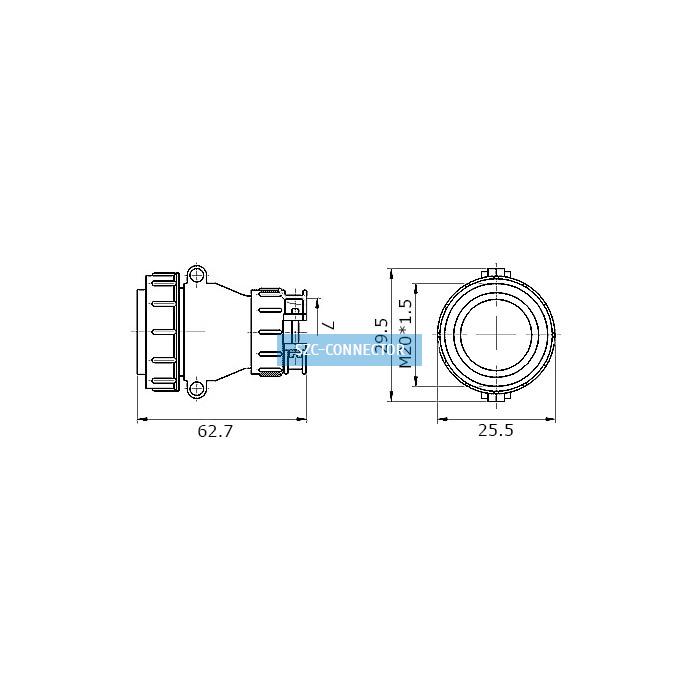

Схема ШР16П2НГ5 вилка (SZC) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.10.2026
Источник / остаток
Каталог RU Electronics · 8 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
20 шт · только целая упаковка
Фасовка
8 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано8 шт18 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР16П2НГ5 вилка (SZC)SZCАрт. RU 106803
188,90 ₽8 шт по каталогу
Аналог из источникаRUICHIШР16П2НГ5 ВИЛ.Арт. RU 134190
Цена по запросу1 840 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантSZCШР16П2ЭГ5 розетка (SZC)Арт. RU 106805
150,00 ₽60 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSZCШР20П2НГ6 ВИЛКА (SZC)Арт. RU 106808
224,30 ₽3 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSZCШР20П2ЭГ6 РОЗЕТКА (SZC)Арт. RU 106810
162,48 ₽960 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Условный размер корпуса16—Нет данных16Совпадает20Отличается20Отличается
Тип разъёмаВилка кабельная неэкранированная—Нет данныхРозетка блочная фланцеваяОтличаетсяВилка кабельная неэкранированнаяСовпадаетРозетка блочная фланцеваяОтличается
Количество контактов2—Нет данных2Совпадает2Совпадает2Совпадает
Диапазон частот, МГцдо 5—Нет данныхдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более2,5—Нет данных2,5Совпадает1,0Отличается1,0Отличается
  • Аналог из источникаRUICHIШР16П2НГ5 ВИЛ.Арт. RU 134190
    Цена по запросу1 840 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Условный размер корпуса
    Текущий16Аналог—Нет данных
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Диапазон частот, МГц
    Текущийдо 5Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог—Нет данных
    Открыть товар
  • Параметрический вариантSZCШР16П2ЭГ5 розетка (SZC)Арт. RU 106805
    150,00 ₽60 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий16Аналог16Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогРозетка блочная фланцеваяОтличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог2,5Совпадает
    Открыть товар
  • Параметрический вариантSZCШР20П2НГ6 ВИЛКА (SZC)Арт. RU 106808
    224,30 ₽3 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий16Аналог20Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогВилка кабельная неэкранированнаяСовпадает
    Количество контактов
    Текущий2Аналог2Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог1,0Отличается
    Открыть товар
  • Параметрический вариантSZCШР20П2ЭГ6 РОЗЕТКА (SZC)Арт. RU 106810
    162,48 ₽960 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий16Аналог20Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированнаяАналогРозетка блочная фланцеваяОтличается
    Количество контактов
    Текущий2Аналог2Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог1,0Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
