Datasheet ШР16П2ЭШ5 ВИЛ.
Технические параметры, размеры и рекомендации производителя

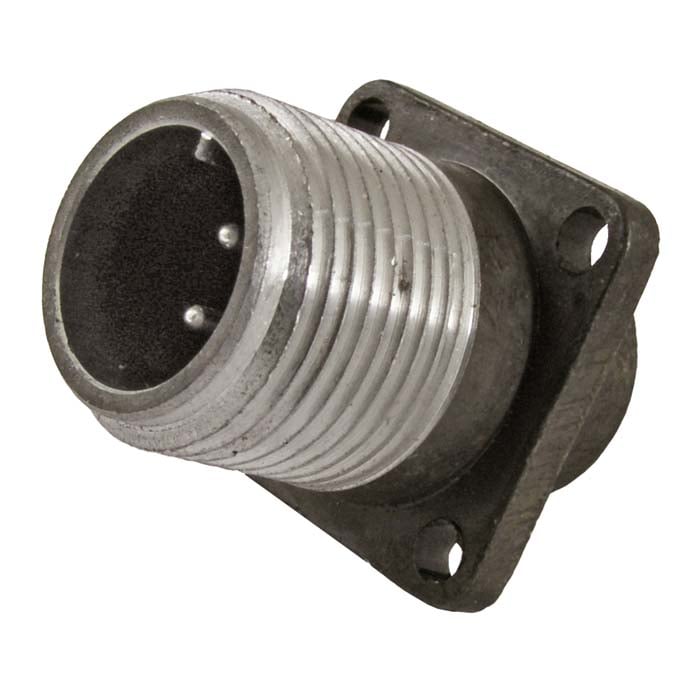

Разъём RUICHI ШР16П2ЭШ5 вилка
2 контакта
Товар подлежит обязательной маркировке- MPN
- ШР16П2ЭШ5 ВИЛ.
- Бренд
- Ruichi
- Артикул RU
- 106806
Основные параметры
- Условный размер корпуса
- 16
- Материал контакта
- медь
- Диаметр контакта, мм
- 1,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 20
Под заказ132,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 20
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 2,5
Монтаж и корпус
- Условный размер корпуса
- 16
- Материал контакта
- медь
- Диаметр контакта, мм
- 1,5
- Покрытие контакта
- серебрение
- Количество контактов
- 2
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+60
Упаковка и вес
- Вес брутто
- 19.81
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
Другие параметры
- Тип разъёма
- Вилка блочная фланцевая

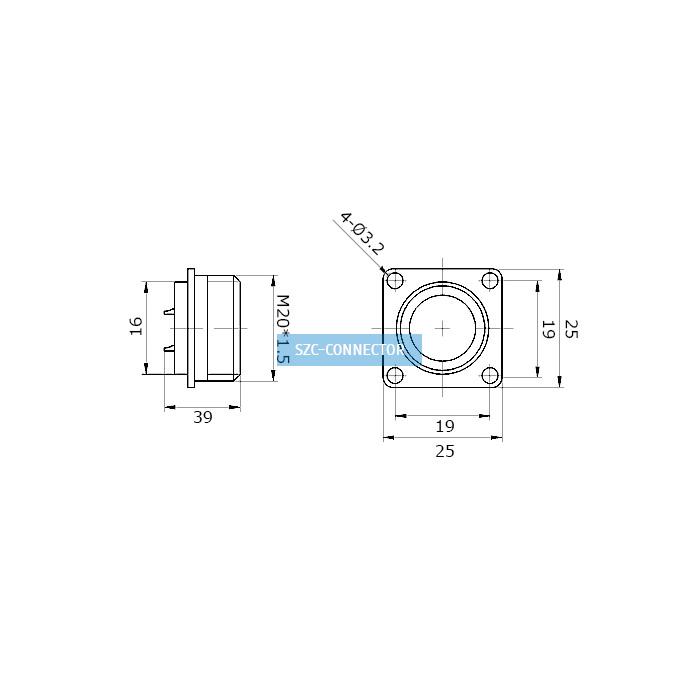

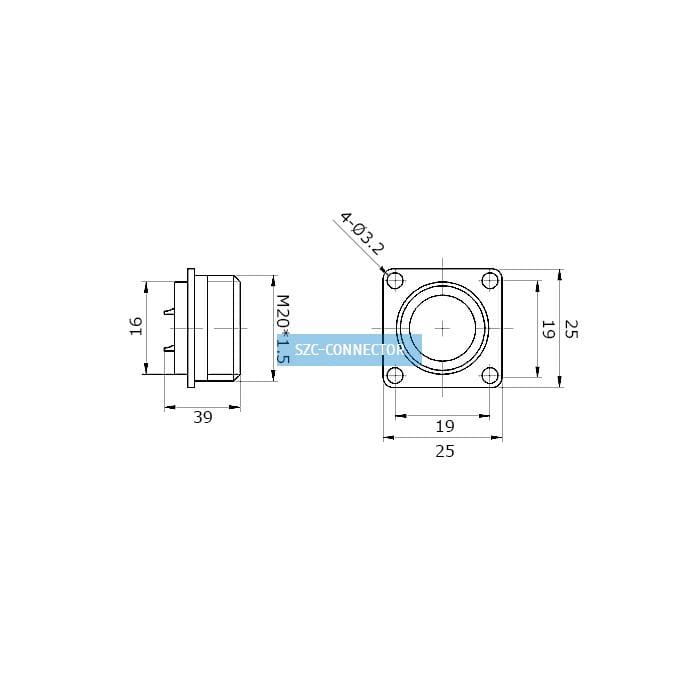

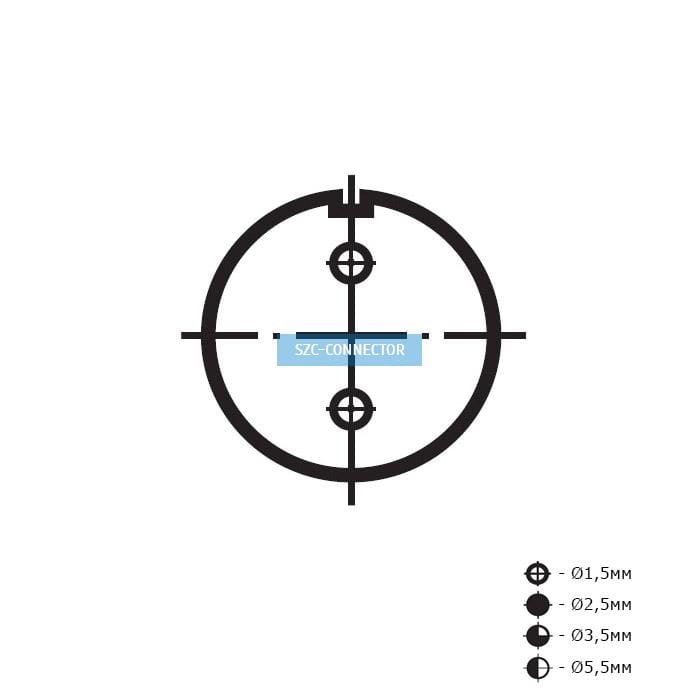

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР16П2ЭШ5 ВИЛ.RUICHIАрт. RU 106806 132,93 ₽Под заказ |  125,94 ₽490 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  188,90 ₽1 545 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  134,75 ₽915 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  140,63 ₽2 680 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 16 | 16Совпадает | 16Совпадает | 20Отличается | 20Отличается |
| Количество контактов | 2 | 2Совпадает | 2Совпадает | 7Отличается | 5Отличается |
| Тип разъёма | Вилка блочная фланцевая | Розетка блочная фланцеваяОтличается | Вилка кабельная неэкранированнаяОтличается | Вилка блочная фланцеваяСовпадает | Вилка блочная фланцеваяСовпадает |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | 2,5 | 2,5Совпадает | 2,5Совпадает | —Нет данных | 1,0Отличается |
- 125,94 ₽490 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий16Аналог16Совпадает
- Количество контактов
- Текущий2Аналог2Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогРозетка блочная фланцеваяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог2,5Совпадает
- 188,90 ₽1 545 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий16Аналог16Совпадает
- Количество контактов
- Текущий2Аналог2Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка кабельная неэкранированнаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог2,5Совпадает
- 134,75 ₽915 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Условный размер корпуса
- Текущий16Аналог20Отличается
- Количество контактов
- Текущий2Аналог7Отличается
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог—Нет данных
- 140,63 ₽2 680 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий16Аналог20Отличается
- Количество контактов
- Текущий2Аналог5Отличается
- Тип разъёма
- ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог1,0Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
