Datasheet SCSM-16 TRS-16
Технические параметры, размеры и рекомендации производителя

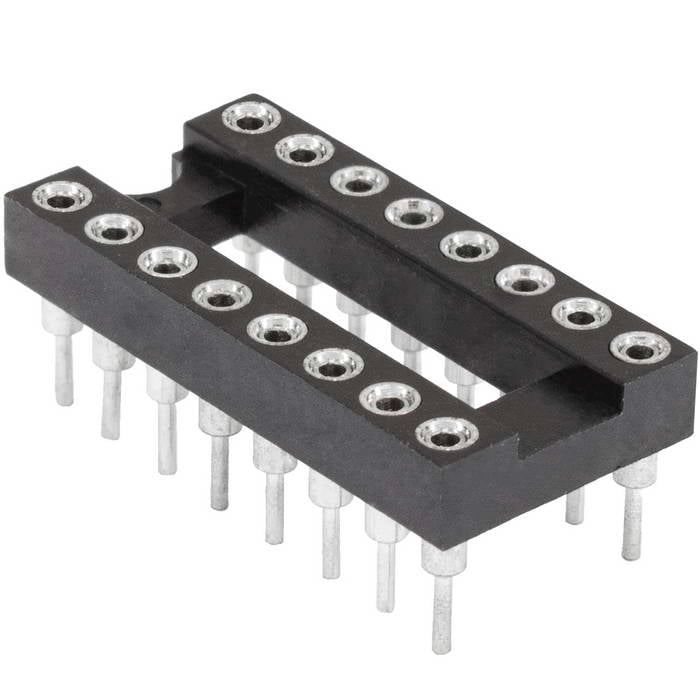

Панелька для микросхем RUICHI SCSM-16 TRS-16
- MPN
- SCSM-16 TRS-16
- Бренд
- Ruichi
- Артикул RU
- 55160
Основные параметры
- Высота
- 7,4 (высота установки - 4,5) мм
- Ширина
- 10,16 мм
- Глубина
- 20,32 мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
4 800 шт в наличии17,21 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 7,4 (высота установки - 4,5) мм
- Ширина
- 10,16 мм
- Глубина
- 20,32 мм
- Количество контактов
- 16 (2 x 8) с шагом 2,54 мм
- Материал корпуса
- PBT (UL 94 V-0)
Условия эксплуатации
- Диапазон рабочих температур
- 0 ...+85 °С
Упаковка и вес
- Вес брутто
- 1.82
- Транспортная упаковка: размер/кол-во
- 65.5*26*38/5010

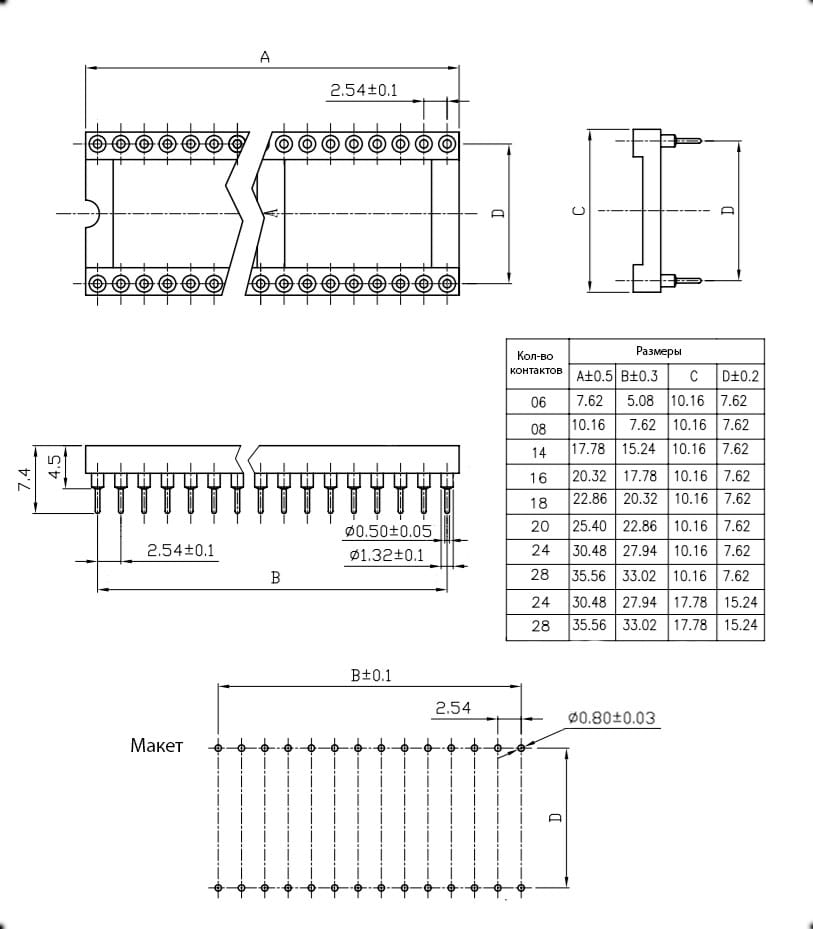

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 4 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Панельки для микросхем, используются для упрощения монтажа и их обслуживания. Представляют собой небольшие разъёмы, имеющие обычные или штыревые (цанговые) контакты, типа «мама». Для каждого типа микросхем выпускаются определенные виды панелек, разработанные под конкретный тип корпуса микросхемы.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202530 шт6180 шт
202630 шт1544 620 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSCSM-16 TRS-16RUICHIАрт. RU 55160 17,21 ₽4 800 шт по каталогу |  10,00 ₽1 060 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,00 ₽3 280 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  27,02 ₽997 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  37,43 ₽2 868 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 16 (2 x 8) с шагом 2,54 мм | 24 (2 x 12) с шагом 2,54 ммОтличается | 6 (2 x 3) с шагом 2,54 ммОтличается | 28 (2 x 14) с шагом 2,54 ммОтличается | 40 (2 x 20) с шагом 2,54 ммОтличается |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 МОм | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает |
| Высота | 7,4 (высота установки - 4,5) мм | 7,4 (высота установки - 4,5) ммСовпадает | 7,4 (высота установки - 4,5) ммСовпадает | 7,4 (высота установки - 4,5) ммСовпадает | 7,4 (высота установки - 4,5) ммСовпадает |
- 10,00 ₽1 060 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий16 (2 x 8) с шагом 2,54 ммАналог24 (2 x 12) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Высота
- Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
- 8,00 ₽3 280 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий16 (2 x 8) с шагом 2,54 ммАналог6 (2 x 3) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Высота
- Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
- 27,02 ₽997 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий16 (2 x 8) с шагом 2,54 ммАналог28 (2 x 14) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Высота
- Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
- 37,43 ₽2 868 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий16 (2 x 8) с шагом 2,54 ммАналог40 (2 x 20) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Высота
- Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
