Datasheet SCLM-28 TRL-28
Технические параметры, размеры и рекомендации производителя
Панельки для микросхем

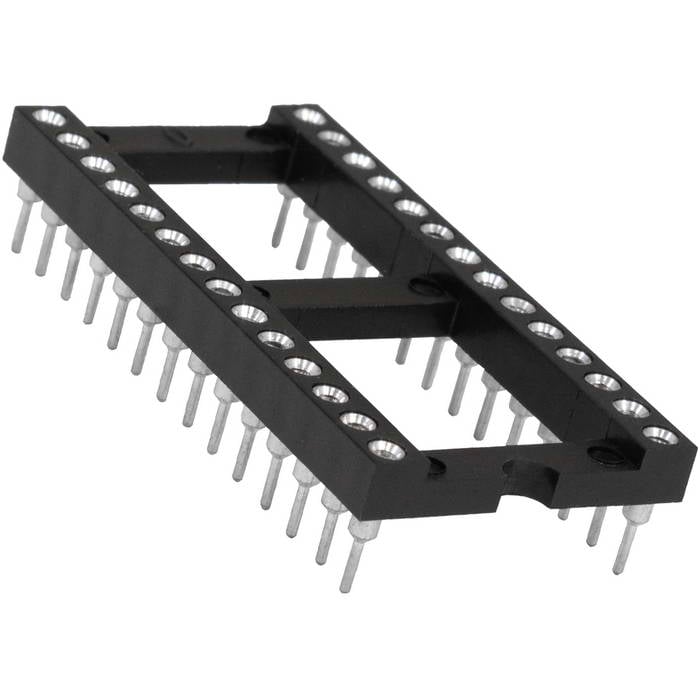

Панелька для микросхем RUICHI SCLM-28 TRL-28
Панелька для микросхем RUICHI SCLM-28 TRL-28
- MPN
- SCLM-28 TRL-28
- Бренд
- Ruichi
- Артикул RU
- 55166
- Каталог обновлён
- 21.07.2026
- Источник / остаток
- Каталог RU Electronics · 21 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 4 / 17 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
21 шт в наличии25,95 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

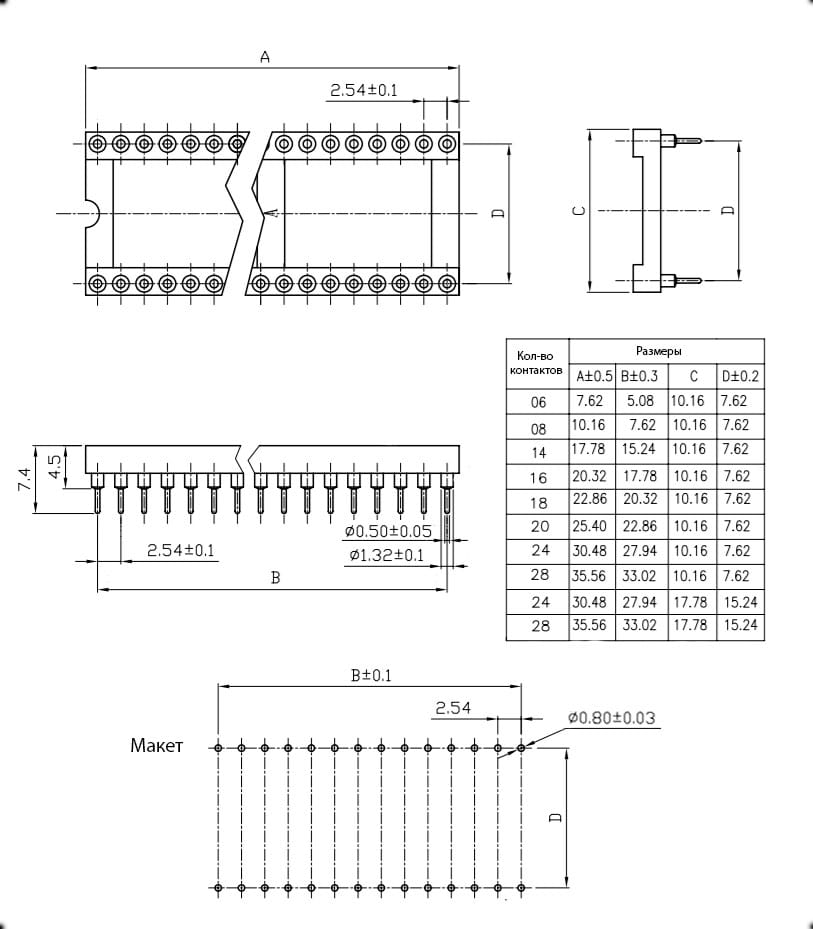

Документация и схема
Характеристики
- Вес брутто
- 4.10
- Транспортная упаковка: размер/кол-во
- 65.5*26*38/1020
- Высота
- 7,4 (высота установки - 4,5) мм
- Ширина
- 17,78 мм
- Глубина
- 35,56 мм
- Шаг
- 2,54 мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Диапазон рабочих температур
- 0...+85 °С
- Количество контактов
- 28 (2 x 14) с шагом 2,54 мм
- Материал корпуса
- PBT (UL 94 V-0)
Описание
Панельки для микросхем, используются для упрощения монтажа и их обслуживания. Представляют собой небольшие разъёмы, имеющие обычные или штыревые (цанговые) контакты, типа «мама». Для каждого типа микросхем выпускаются определенные виды панелек, разработанные под конкретный тип корпуса микросхемы.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт1717 шт
20254 шт14 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSCLM-28 TRL-28RUICHIАрт. RU 55166 25,95 ₽21 шт по каталогу |  29,28 ₽2 618 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  37,43 ₽3 036 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  18,04 ₽1 512 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  17,35 ₽494 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 28 (2 x 14) с шагом 2,54 мм | 28 (2 x 14) с шагом 2,54 ммСовпадает | 40 (2 x 20) с шагом 2,54 ммОтличается | 20 (2 x 10) с шагом 2,54 ммОтличается | 18 (2 x 9) с шагом 2,54 ммОтличается |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 МОм | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает |
| Диапазон рабочих температур | 0...+85 °С | 0...+85 °ССовпадает | 0 ...+85 °ССовпадает | 0...+85 °ССовпадает | 0...+85 °ССовпадает |
- 29,28 ₽2 618 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Количество контактов
- Текущий28 (2 x 14) с шагом 2,54 ммАналог28 (2 x 14) с шагом 2,54 ммСовпадает
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Диапазон рабочих температур
- Текущий0...+85 °САналог0...+85 °ССовпадает
- 37,43 ₽3 036 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий28 (2 x 14) с шагом 2,54 ммАналог40 (2 x 20) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Диапазон рабочих температур
- Текущий0...+85 °САналог0 ...+85 °ССовпадает
- 18,04 ₽1 512 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий28 (2 x 14) с шагом 2,54 ммАналог20 (2 x 10) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Диапазон рабочих температур
- Текущий0...+85 °САналог0...+85 °ССовпадает
- 17,35 ₽494 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий28 (2 x 14) с шагом 2,54 ммАналог18 (2 x 9) с шагом 2,54 ммОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Диапазон рабочих температур
- Текущий0...+85 °САналог0...+85 °ССовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
