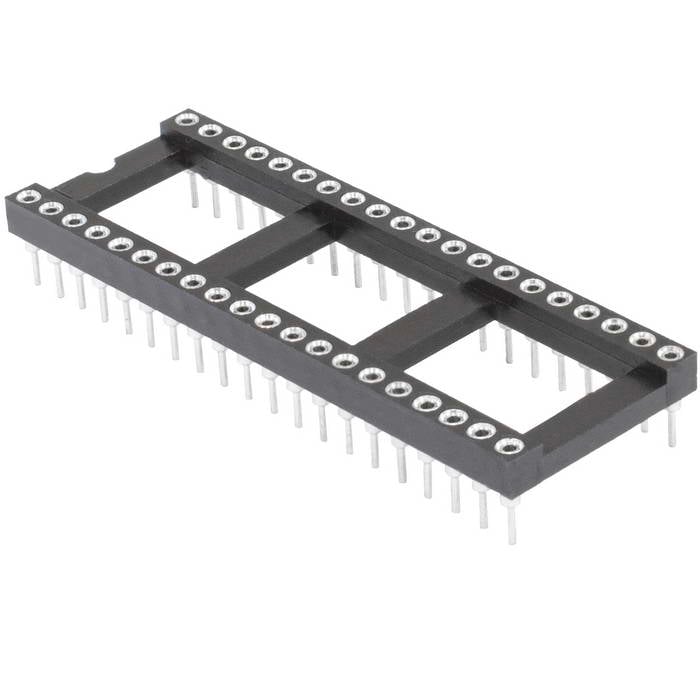

Панелька для микросхем RUICHI SCLM-40 TRL-40

MPN
SCLM-40 TRL-40
Бренд
Ruichi
Артикул RU
55168

Основные параметры

Высота
7,4 (высота установки - 4,5) мм
Ширина
17,78 мм
Глубина
50,8 мм
Шаг
2,54 мм
Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
1000 МОм
Все характеристики
Документация
Под заказ37,43 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
1000 МОм
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
7,4 (высота установки - 4,5) мм
Ширина
17,78 мм
Глубина
50,8 мм
Количество контактов
40 (2 x 20) с шагом 2,54 мм
Материал корпуса
PBT (UL 94 V-0)

Условия эксплуатации

Диапазон рабочих температур
0 ...+85 °С

Упаковка и вес

Вес брутто
5.04
Транспортная упаковка: размер/кол-во
67*26*19/1560

Другие параметры

Шаг
2,54 мм

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SCLM-40 TRL-40

Технические параметры, размеры и рекомендации производителя

Скачать

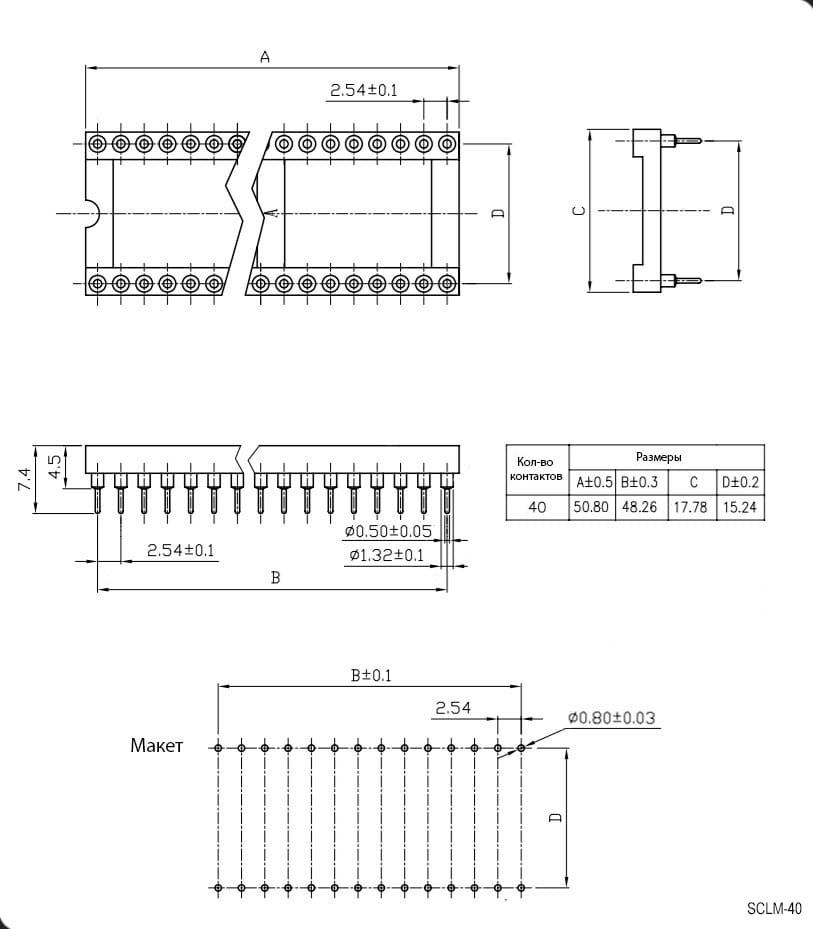

Миниатюра: Схема SCLM-40 TRL-40
IMAGE · Схема

Схема SCLM-40 TRL-40

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 27.08.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Панельки для микросхем, используются для упрощения монтажа и их обслуживания. Представляют собой небольшие разъёмы, имеющие обычные или штыревые (цанговые) контакты, типа «мама». Для каждого типа микросхем выпускаются определенные виды панелек, разработанные под конкретный тип корпуса микросхемы.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSCLM-40 TRL-40RUICHIАрт. RU 55168
37,43 ₽Под заказ
Параметрический вариантRUICHISCLM-28 TRL-28Арт. RU 55166
27,02 ₽799 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCL-40Арт. RU 61891
8,95 ₽972 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCSM-16 TRS-16Арт. RU 55160
17,21 ₽4 260 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCSM-24 TRS-24Арт. RU 55163
10,00 ₽920 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Количество контактов40 (2 x 20) с шагом 2,54 мм28 (2 x 14) с шагом 2,54 ммОтличается40 (2 x 20) с шагом 2,54 ммСовпадает16 (2 x 8) с шагом 2,54 ммОтличается24 (2 x 12) с шагом 2,54 ммОтличается
Материал корпусаPBT (UL 94 V-0)PBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более20 мОм20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает
Сопротивление изоляции, не менее1000 МОм1000 МОмСовпадает1000 МОмСовпадает1000 МОмСовпадает1000 МОмСовпадает
Высота7,4 (высота установки - 4,5) мм7,4 (высота установки - 4,5) ммСовпадает5,1 (корпус) ммОтличается7,4 (высота установки - 4,5) ммСовпадает7,4 (высота установки - 4,5) ммСовпадает
  • Параметрический вариантRUICHISCLM-28 TRL-28Арт. RU 55166
    27,02 ₽799 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий40 (2 x 20) с шагом 2,54 ммАналог28 (2 x 14) с шагом 2,54 ммОтличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Высота
    Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHISCL-40Арт. RU 61891
    8,95 ₽972 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий40 (2 x 20) с шагом 2,54 ммАналог40 (2 x 20) с шагом 2,54 ммСовпадает
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Высота
    Текущий7,4 (высота установки - 4,5) ммАналог5,1 (корпус) ммОтличается
    Открыть товар
  • Параметрический вариантRUICHISCSM-16 TRS-16Арт. RU 55160
    17,21 ₽4 260 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий40 (2 x 20) с шагом 2,54 ммАналог16 (2 x 8) с шагом 2,54 ммОтличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Высота
    Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHISCSM-24 TRS-24Арт. RU 55163
    10,00 ₽920 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий40 (2 x 20) с шагом 2,54 ммАналог24 (2 x 12) с шагом 2,54 ммОтличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Высота
    Текущий7,4 (высота установки - 4,5) ммАналог7,4 (высота установки - 4,5) ммСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
