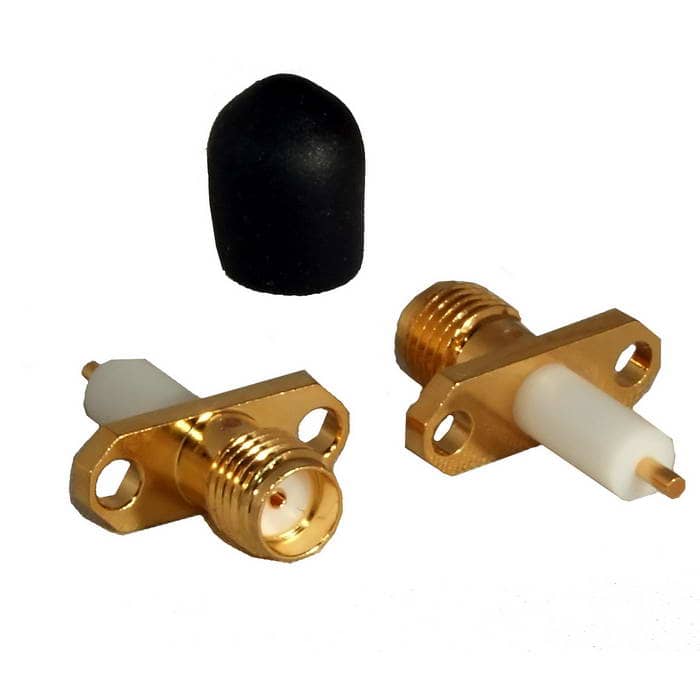

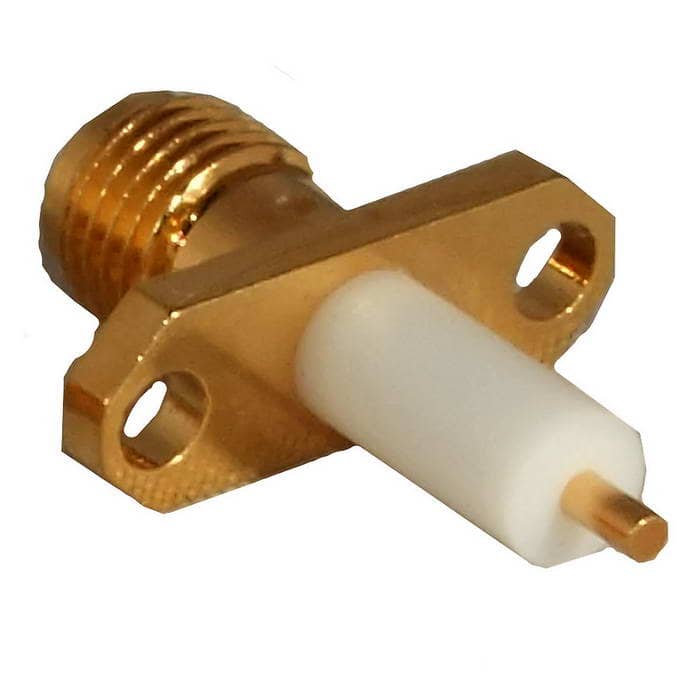

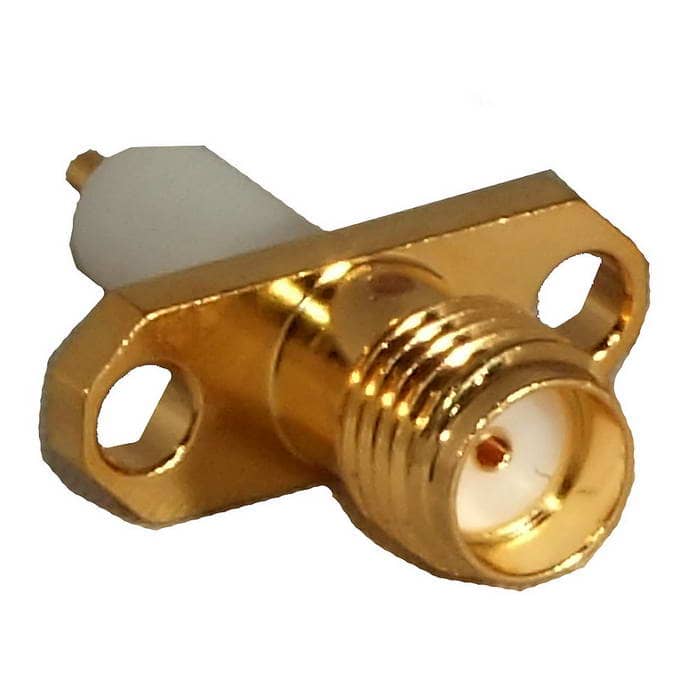

Разъём высокочастотный RUICHI S-2452-12
под пайку
- MPN
- S-2452-12
- Бренд
- Ruichi
- Артикул RU
- 110125
Основные параметры
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВН 1.25:1
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Под заказ80,17 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Материал контакта
- центральный контакт - сплав меди с золотым покрытием
- Материал изолятора
- тефлон
- Диаметр корпуса, мм
- 12.2
- Размер установочного отверстия, мм
- Ф4,2 + 2 крепежных отверстия
- Способ монтажа
- фланцевое крепление на панель/ центральный контакт - пайка
- Материал корпуса
- латунь покрытая техническим золотом
- Глубина, мм
- 20,6
- Ширина, мм
- 5,7
- Высота, мм
- 16
Условия эксплуатации
- Диапазон рабочих температур, °C
- -45...+85
Упаковка и вес
- Вес брутто
- 2.21
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/5000
Другие параметры
- Коэффициент стоячей волны
- КСВН 1.25:1
- Тип разъёма
- Разъем высокочастотный серии SMA с фланцем, розетка (F)

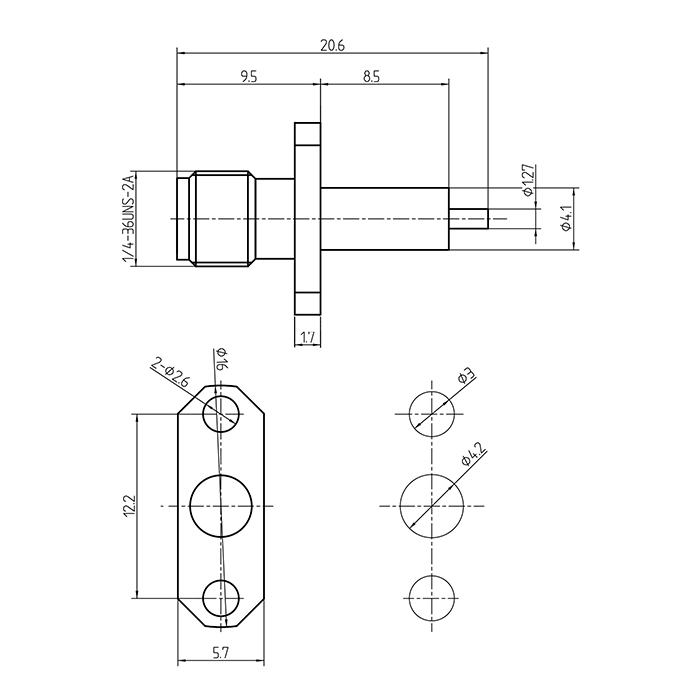

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 15.08.2026- Источник / остаток
- Каталог RU Electronics · 4 900 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарS-2452-12RUICHIАрт. RU 110125 80,17 ₽Под заказ |  43,33 ₽2 250 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  167,40 ₽90 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  70,86 ₽4 980 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  103,37 ₽300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA с фланцем, розетка (F) | SMA P (вилка)Отличается | Розетки угловые SMC-KW2/ SMC-KW2Отличается | SMA-P (вилка)Отличается | Разъем высокочастотный серии SMA, вилка (M)Отличается |
| Материал корпуса | латунь покрытая техническим золотом | латунь покрытая техническим золотомСовпадает | латуньОтличается | латуньОтличается | никелированная латуньОтличается |
| Способ монтажа | фланцевое крепление на панель/ центральный контакт - пайка | —Нет данных | —Нет данных | —Нет данных | на кабель типа RG402; и подобныеОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 18 | до 6Отличается | до 18Совпадает | до 18Совпадает | до 18Совпадает |
- 43,33 ₽2 250 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA с фланцем, розетка (F)АналогSMA P (вилка)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналоглатунь покрытая техническим золотомСовпадает
- Способ монтажа
- Текущийфланцевое крепление на панель/ центральный контакт - пайкаАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 6Отличается
- 167,40 ₽90 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA с фланцем, розетка (F)АналогРозетки угловые SMC-KW2/ SMC-KW2Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналоглатуньОтличается
- Способ монтажа
- Текущийфланцевое крепление на панель/ центральный контакт - пайкаАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
- 70,86 ₽4 980 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA с фланцем, розетка (F)АналогSMA-P (вилка)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналоглатуньОтличается
- Способ монтажа
- Текущийфланцевое крепление на панель/ центральный контакт - пайкаАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
- 103,37 ₽300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA с фланцем, розетка (F)АналогРазъем высокочастотный серии SMA, вилка (M)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналогникелированная латуньОтличается
- Способ монтажа
- Текущийфланцевое крепление на панель/ центральный контакт - пайкаАналогна кабель типа RG402; и подобныеОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
