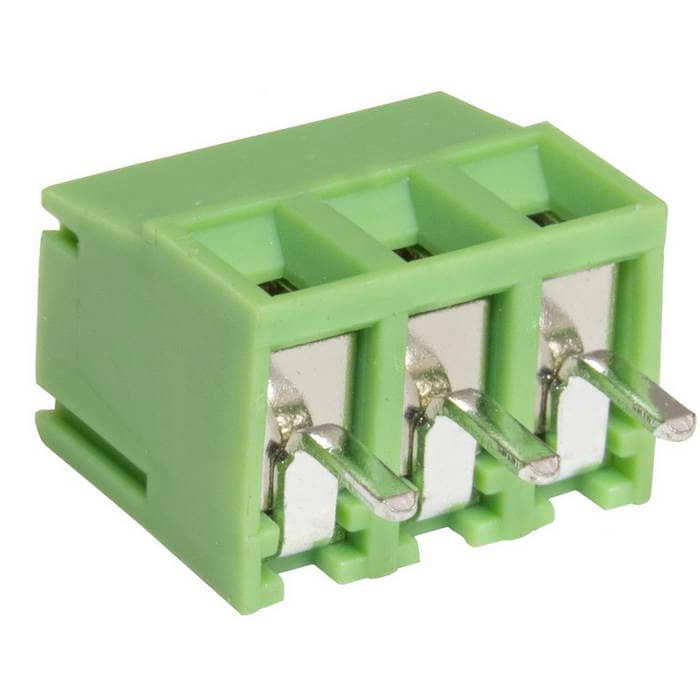

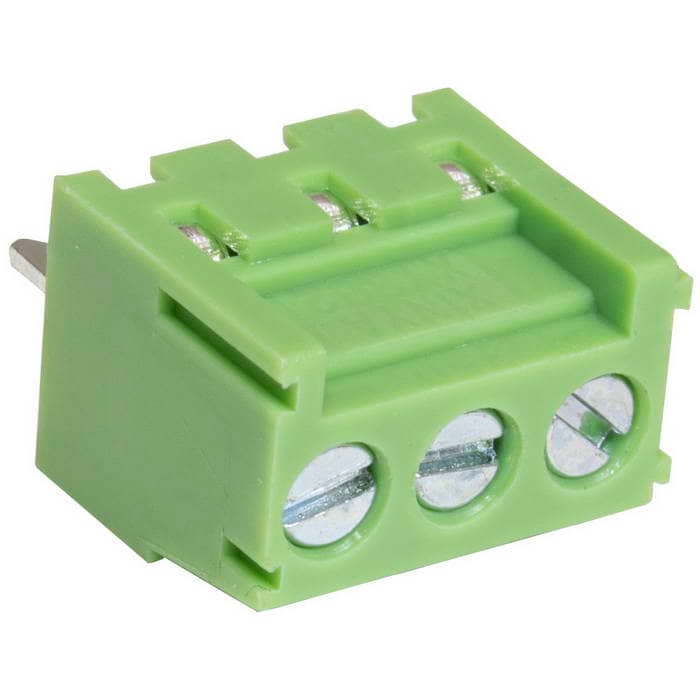

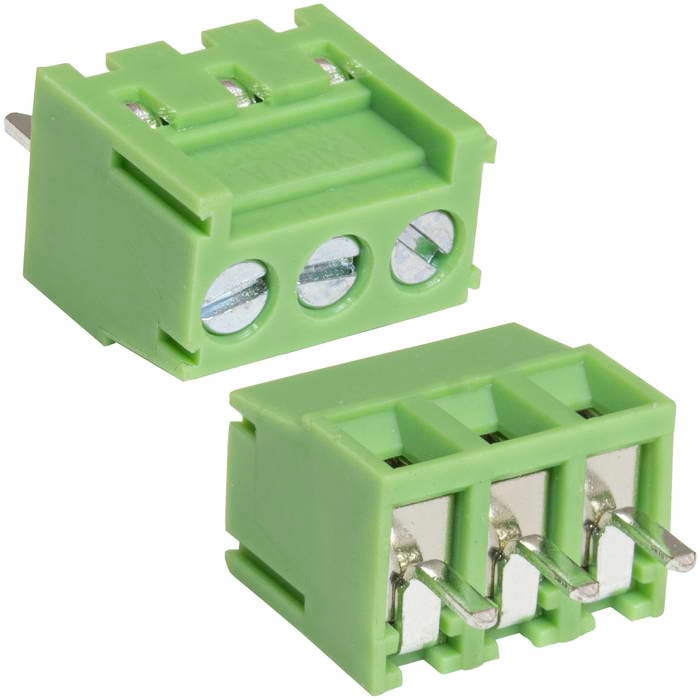

Винтовой модульный клеммный блок RUICHI RG302-3.5-03P
на плату, 3 контакта, шаг 3.50 мм
Товар подлежит обязательной маркировке- MPN
- RG302-3.5-03P
- Бренд
- Ruichi
- Артикул RU
- 125683
Основные параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 150 В
- Шаг контактов, мм
- 3.5 мм
- Количество клемм
- 3
- Высота
- 9.2 мм
- Ширина
- 10.5 мм
12 050 шт в наличии9,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 150 В
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Шаг контактов, мм
- 3.5 мм
- Высота
- 9.2 мм
- Ширина
- 10.5 мм
- Глубина
- 7.3 мм
- Диаметр (сечение) проводника
- 1.0 кв. мм(26-16 AWG)
- Способ монтажа
- на плату, пайка
- Материал корпуса
- PA66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 1.63
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/3000
Другие параметры
- Количество клемм
- 3
- Сечение провода
- 1.0 кв. мм
- Тип
- винтовой модульный клеммный блок, на плату, 3 контакта, серии RG302-3.5
- Цвет
- зеленый

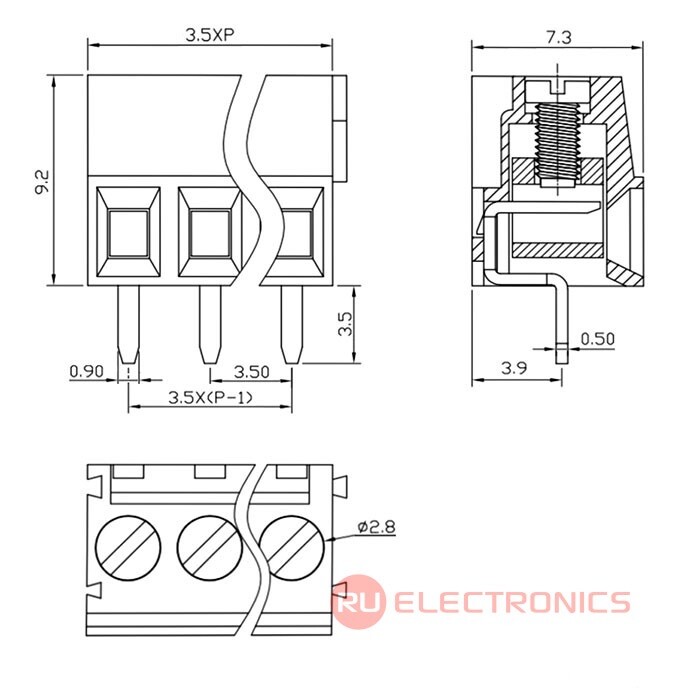

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 12 050 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 50 / 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
Винтовой модульный клеммный блок RUICHI RG302-3.5-03P, на плату, 3 контакта, шаг 3.50 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт150 шт
2024200 шт6012 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG302-3.5-03PRUICHIАрт. RU 125683 9,00 ₽12 050 шт по каталогу |  14,42 ₽5 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  9,52 ₽3 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,00 ₽3 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,00 ₽3 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 UL94V-0 | Pa66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Способ монтажа | на плату, пайка | —Нет данных | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Номинальное напряжение | 150 В | 150 BОтличается | 300 ВОтличается | 300 ВОтличается | 300 ВОтличается |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 10 А | 10 АСовпадает | 10 АСовпадает | 10 АСовпадает | 10 АСовпадает |
- 14,42 ₽5 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPa66 UL94V-0Совпадает
- Способ монтажа
- Текущийна плату, пайкаАналог—Нет данных
- Номинальное напряжение
- Текущий150 ВАналог150 BОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 9,52 ₽3 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Номинальное напряжение
- Текущий150 ВАналог300 ВОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 6,00 ₽3 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Номинальное напряжение
- Текущий150 ВАналог300 ВОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 4,00 ₽3 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Номинальное напряжение
- Текущий150 ВАналог300 ВОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
