Datasheet RG300-5.0-02P
Технические параметры, размеры и рекомендации производителя

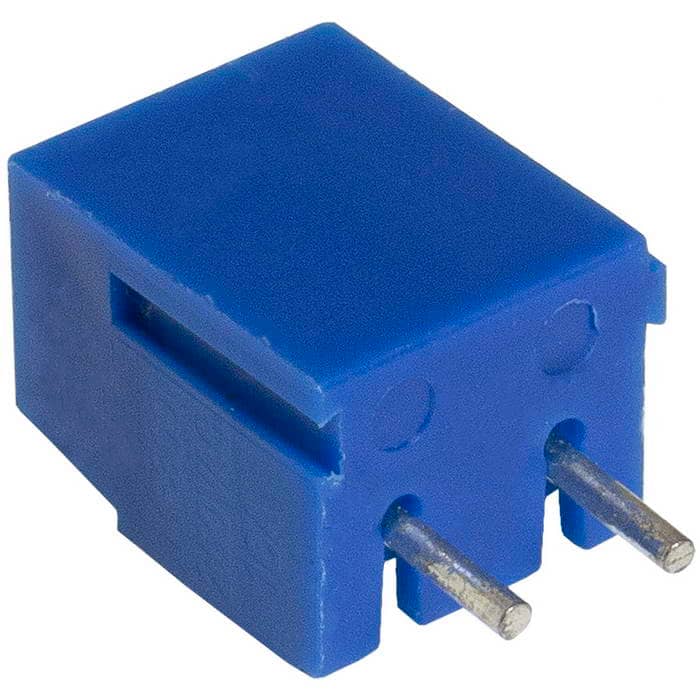

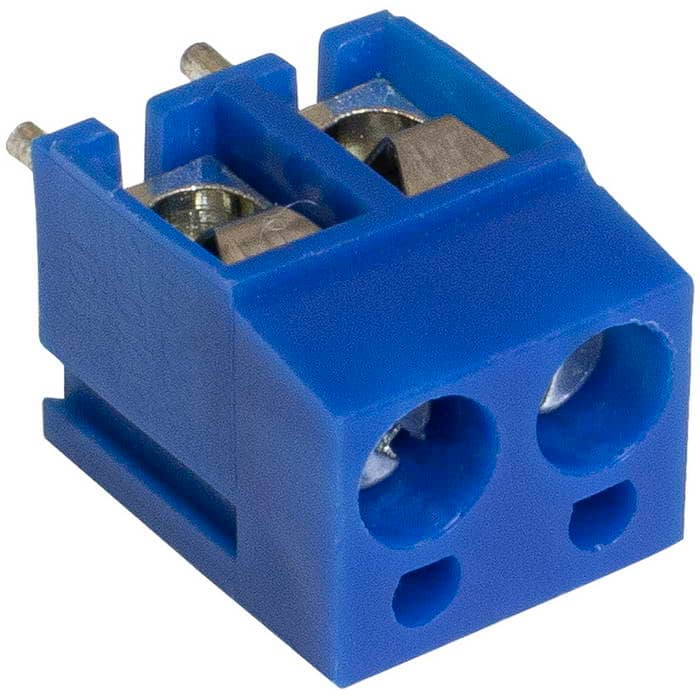

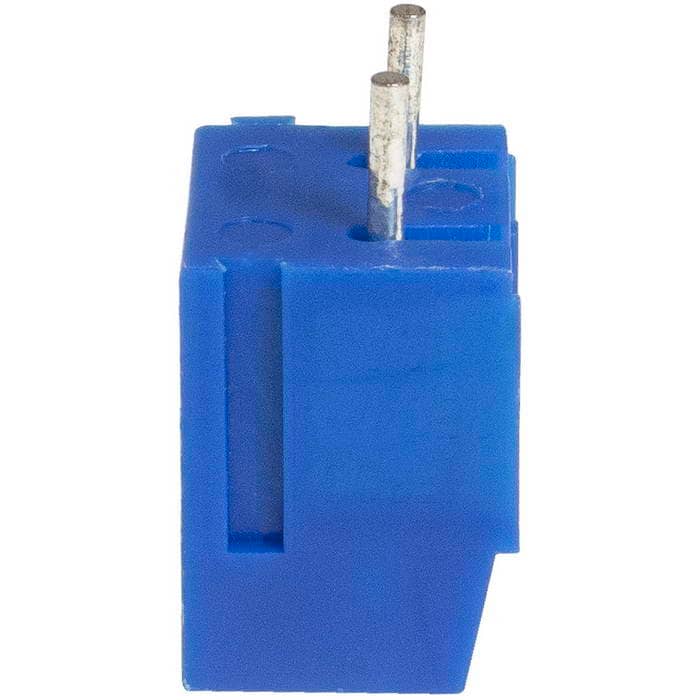

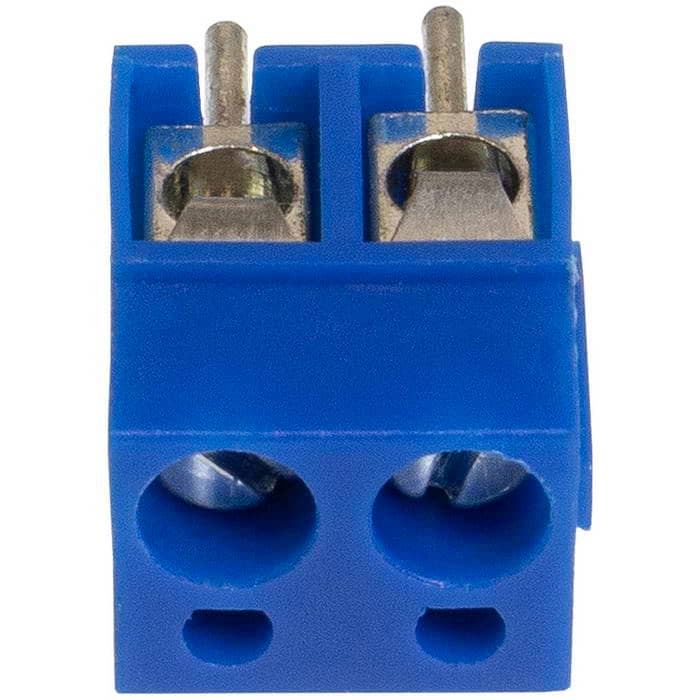

Винтовой модульный клеммный блок RUICHI RG300-5.0-02P ( DG300-5.0-02P / GT300-5.0-02P )
на плату, 2 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- RG300-5.0-02P
- Бренд
- Ruichi
- Артикул RU
- 129423
Основные параметры
- Номинальное напряжение
- 300 В
- Шаг контактов, мм
- 5.0 мм
- Количество клемм
- 2
- Высота
- 12.6 мм
- Ширина
- 10.0 мм
- Глубина
- 9.0 мм
3 600 шт в наличии4,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение
- 300 В
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Шаг контактов, мм
- 5.0 мм
- Высота
- 12.6 мм
- Ширина
- 10.0 мм
- Глубина
- 9.0 мм
- Диаметр (сечение) проводника
- 2.5 кв. мм(22-14 AWG)
- Способ монтажа
- на плату, пайка
- Материал корпуса
- PA66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 2.19
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/5000
Другие параметры
- Количество клемм
- 2
- Сечение провода
- 2.5 кв. мм
- Тип
- винтовой модульный клеммный блок, на плату, 2 контакта, серии RG300-5.0
- Цвет
- синий
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 3 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Винтовой модульный клеммный блок RUICHI RG300-5.0-02P, на плату, 2 контакта, шаг 5.00 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025200 шт183 600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG300-5.0-02PRUICHIАрт. RU 129423 4,00 ₽3 600 шт по каталогу |  6,00 ₽4 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  4,00 ₽3 700 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  4,36 ₽7 800 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  3,50 ₽19 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 300 В | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
| Сопротивление изоляции, не менее | 5000 МОм (при Uисп.dc=1000 В) | 5000 МОм (при Uисп.dc=1000 В)Совпадает | 5000 МОм (при Uисп.dc=1000 В)Совпадает | 5000 МОм (при Uисп.dc=1000 В)Совпадает | 5000 МОм (при Uисп.dc=1000 В)Совпадает |
- 6,00 ₽4 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
- 4,00 ₽3 700 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
- 4,36 ₽7 800 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
- 3,50 ₽19 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
