Datasheet RG350-3.5-03P
Технические параметры, размеры и рекомендации производителя

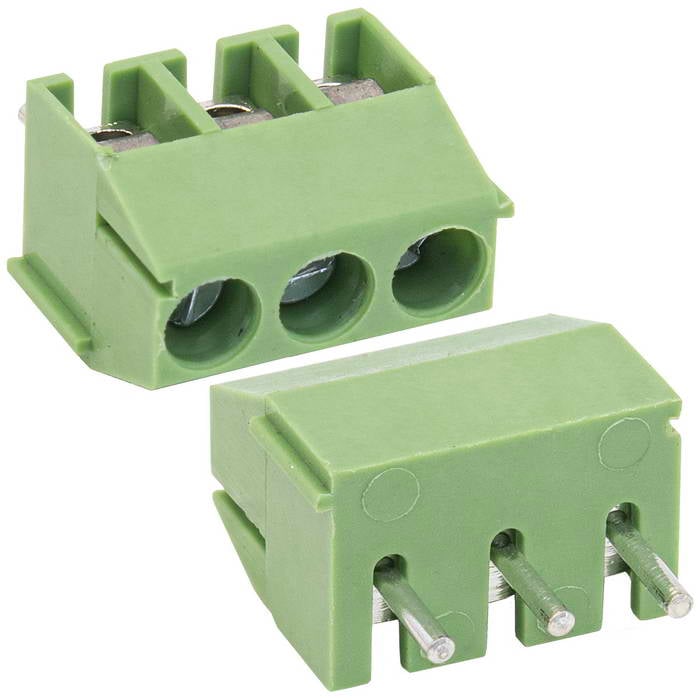

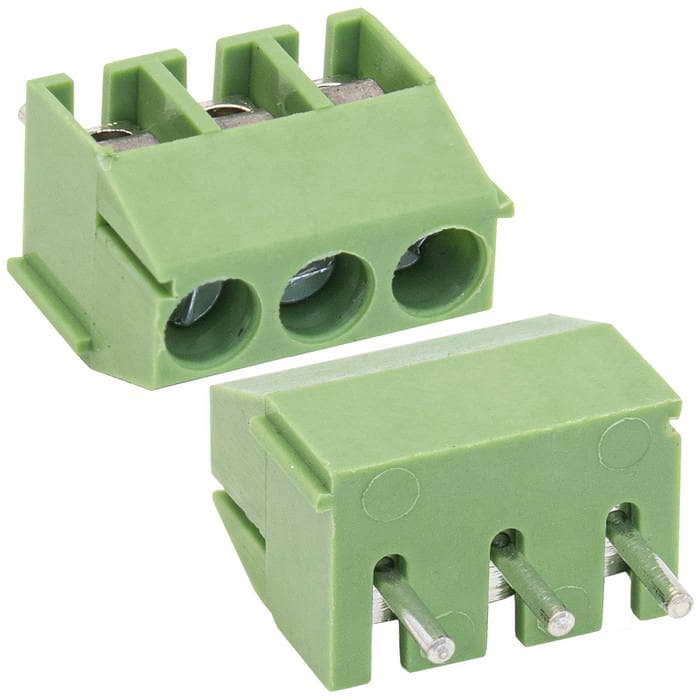

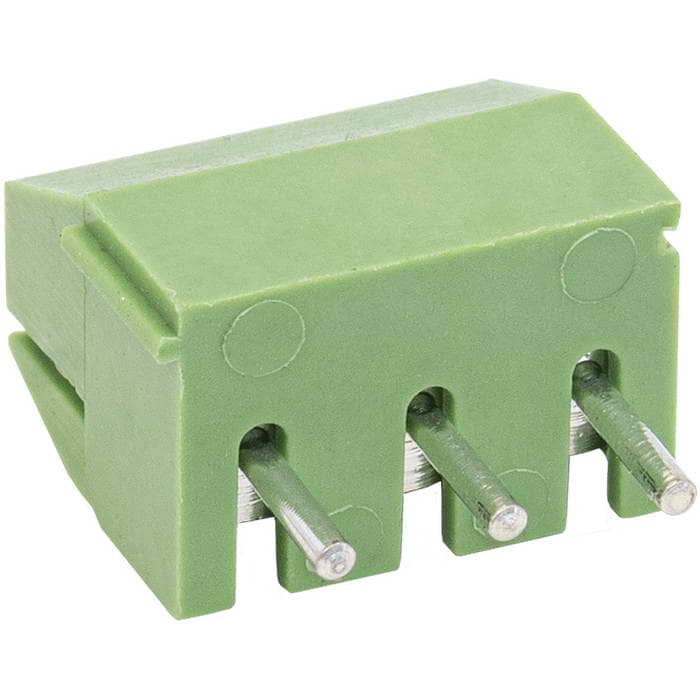

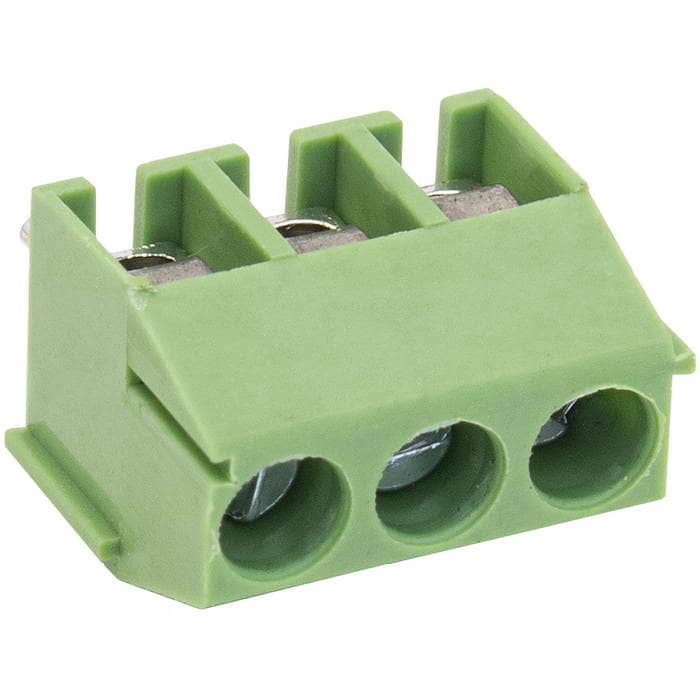

Винтовой модульный клеммный блок RUICHI RG350-3.5-03P ( DG350-3.5-03P / GT350-3.5-03P )
на плату, 3 контакта, шаг 3.50 мм
Товар подлежит обязательной маркировке- MPN
- RG350-3.5-03P
- Бренд
- Ruichi
- Артикул RU
- 125687
Основные параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 300 В
- Шаг контактов, мм
- 3.5 мм
- Количество клемм
- 3
- Высота
- 8.5 мм
- Ширина
- 10.5 мм
3 800 шт в наличии6,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 300 В
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Шаг контактов, мм
- 3.5 мм
- Высота
- 8.5 мм
- Ширина
- 10.5 мм
- Глубина
- 6.9 мм
- Диаметр (сечение) проводника
- 1.0 кв. мм(26-16 AWG)
- Способ монтажа
- на плату, пайка
- Материал корпуса
- PA66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 1.37
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/5000
Другие параметры
- Количество клемм
- 3
- Сечение провода
- 1.0 кв. мм
- Тип
- винтовой модульный клеммный блок, на плату, 3 контакта, серии RG350-3.5
- Цвет
- зеленый
Документация и схема
Условия поставки
Обновлено 22.08.2026- Источник / остаток
- Каталог RU Electronics · 3 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Винтовой модульный клеммный блок RUICHI RG350-3.5-03P, на плату, 3 контакта, шаг 3.50 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт193 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG350-3.5-03PRUICHIАрт. RU 125687 6,00 ₽3 800 шт по каталогу |  10,09 ₽90 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,00 ₽10 800 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  6,00 ₽4 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  6,14 ₽3 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | на платуОтличается | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 300 В | —Нет данных | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
| Сопротивление изоляции, не менее | 5000 МОм (при Uисп.dc=1000 В) | —Нет данных | 5000 МОм (при Uисп.dc=1000 В)Совпадает | 5000 МОм (при Uисп.dc=1000 В)Совпадает | 5000 МОм (при Uисп.dc=1000 В)Совпадает |
- 10,09 ₽90 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналогна платуОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог—Нет данных
- 3,00 ₽10 800 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
- 6,00 ₽4 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
- 6,14 ₽3 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий5000 МОм (при Uисп.dc=1000 В)Аналог5000 МОм (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
