Datasheet PLS-40R (шаг 2.54 мм)
Технические параметры, размеры и рекомендации производителя
Открытые (PLS, PLD, PLLб WF и прочие)
Товар подлежит обязательной маркировке
PLS-40R (шаг 2.54 мм)

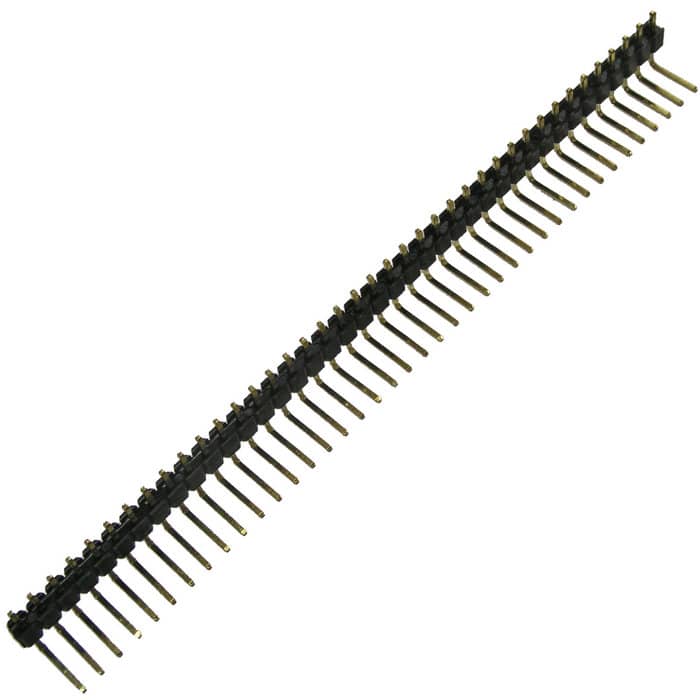

Штырь для плат 2.54 мм RUICHI PLS-40R (шаг 2.54 мм), 40 контактов
Товар подлежит обязательной маркировке- MPN
- PLS-40R (шаг 2.54 мм)
- Бренд
- Ruichi
- Артикул RU
- 55197
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ5,82 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

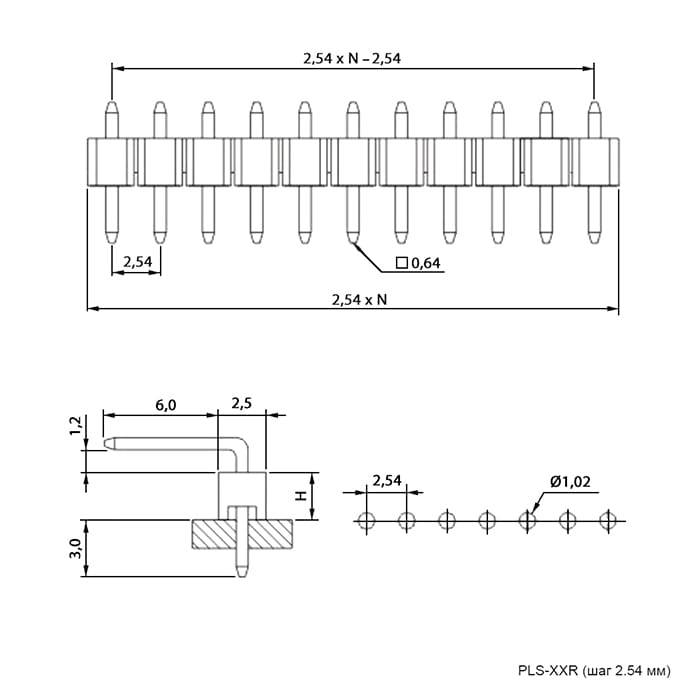

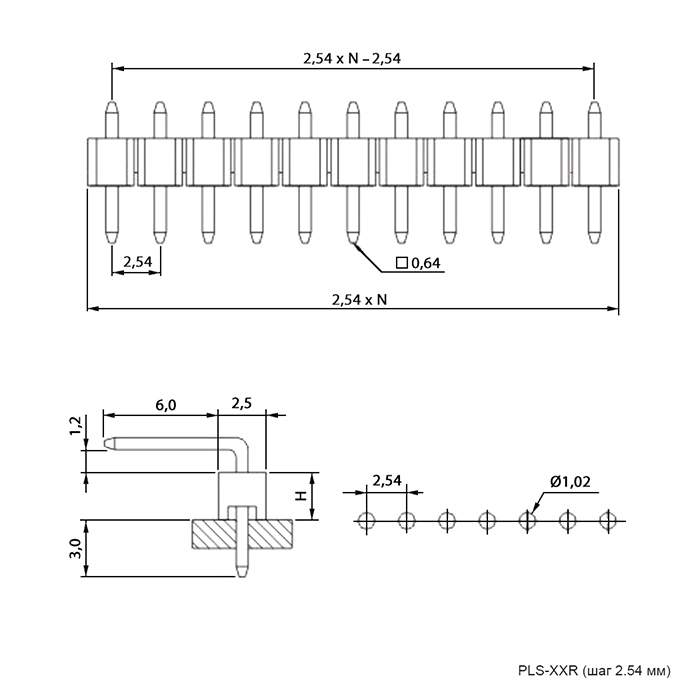

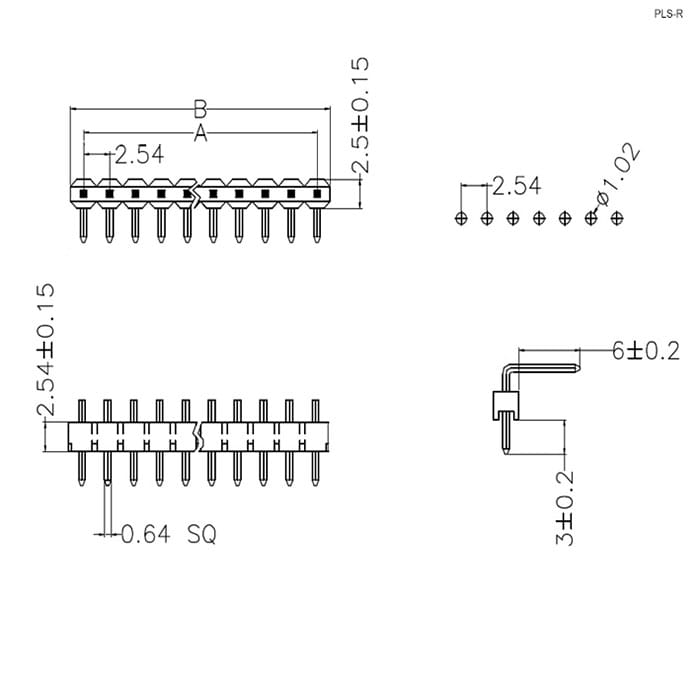

Документация и схема
Характеристики
- Вес брутто
- 2.48
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/9600
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -40...+105
- Тип разъёма
- штыри для плат серии PLS (М) - вилка, тип R угловые
- Количество контактов
- 40
- Материал корпуса
- PBT (UL 94 V-0)
- Глубина, мм
- 2,5 (корпус) + 6
- Ширина, мм
- 101,6
- Высота, мм
- 2,54 (корпус)
Описание
Штырь для пайки на плату, шаг 2.54 мм, поверхностный монтаж. Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPLS-40R (шаг 2.54 мм)RUICHIАрт. RU 55197 5,82 ₽Под заказ |  2,93 ₽15 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,94 ₽2 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,49 ₽20 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,26 ₽10 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | штыри для плат серии PLS (М) - вилка, тип R угловые | штыри для плат серии PLS (М) - вилкаОтличается | М - вилка серии PLS для плат прямаяОтличается | М - вилка серии PLS для плат прямаяОтличается | М - вилка серии PLS для плат прямаяОтличается |
| Количество контактов | 40 | 40Совпадает | 16Отличается | 12Отличается | 10Отличается |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 2,93 ₽15 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийштыри для плат серии PLS (М) - вилка, тип R угловыеАналогштыри для плат серии PLS (М) - вилкаОтличается
- Количество контактов
- Текущий40Аналог40Совпадает
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 1,94 ₽2 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийштыри для плат серии PLS (М) - вилка, тип R угловыеАналогМ - вилка серии PLS для плат прямаяОтличается
- Количество контактов
- Текущий40Аналог16Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 1,49 ₽20 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийштыри для плат серии PLS (М) - вилка, тип R угловыеАналогМ - вилка серии PLS для плат прямаяОтличается
- Количество контактов
- Текущий40Аналог12Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 1,26 ₽10 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийштыри для плат серии PLS (М) - вилка, тип R угловыеАналогМ - вилка серии PLS для плат прямаяОтличается
- Количество контактов
- Текущий40Аналог10Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
