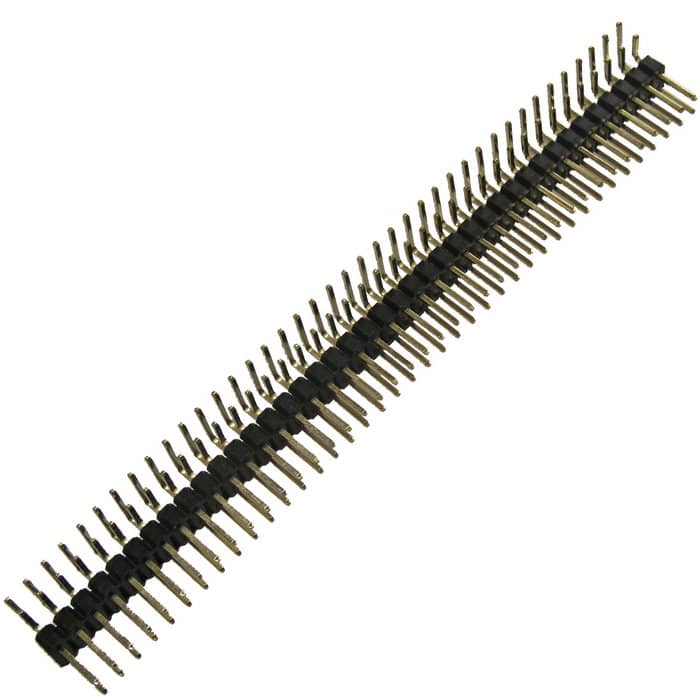

Штырь для плат 2.54 мм RUICHI PLD 2x40R (PLD-80R шаг 2.54 мм)

80 контактов

Товар подлежит обязательной маркировке
MPN
PLD 2x40R (PLD-80R шаг 2.54мм)
Бренд
SZC
Артикул RU
55126

Основные параметры

Номинальный ток, А
3
Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Все характеристики
Документация
2 000 шт в наличии19,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальный ток, А
3

Монтаж и корпус

Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Количество контактов
80 (2х40)
Материал корпуса
PBT (UL 94 V-0)
Глубина, мм
12,74
Ширина, мм
101,6
Высота, мм
8,08

Условия эксплуатации

Диапазон рабочих температур, °C
-40 ...+105

Упаковка и вес

Вес брутто
5.61
Транспортная упаковка: размер/кол-во
48*32*22.5/5000

Другие параметры

Тип разъёма
М - вилка, тип R (угловая)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PLD 2x40R (PLD-80R шаг 2.54мм)

Технические параметры, размеры и рекомендации производителя

Скачать

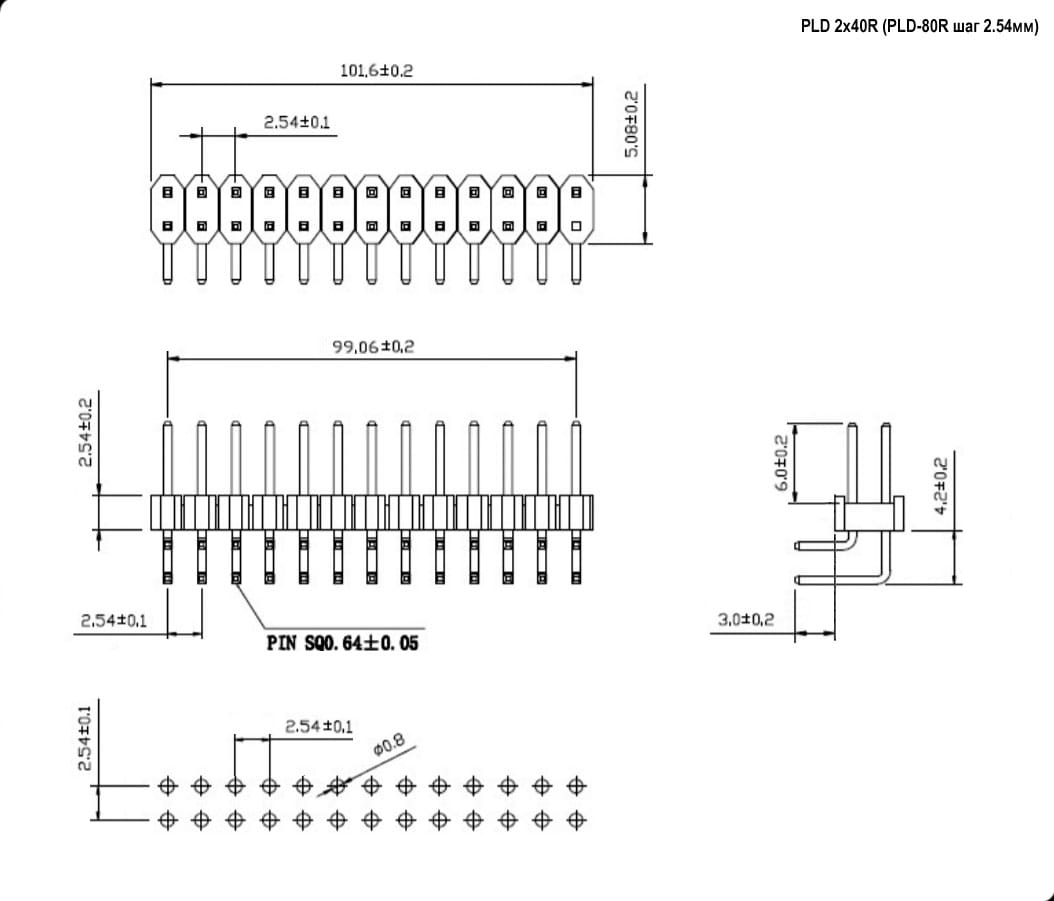

Миниатюра: Схема PLD 2x40R (PLD-80R шаг 2.54мм)
IMAGE · Схема

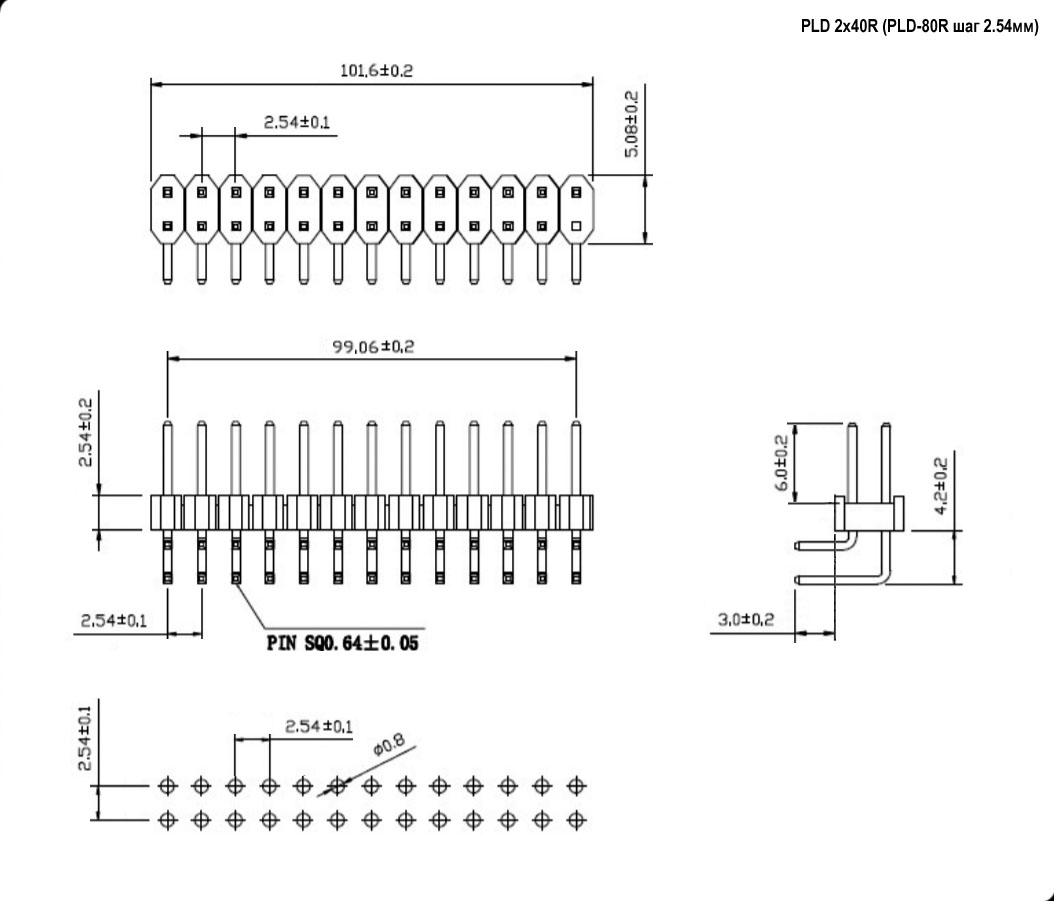

Схема PLD 2x40R (PLD-80R шаг 2.54мм)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 23.07.2026
Источник / остаток
Каталог RU Electronics · 2 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
5 000 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Штырь для пайки на плату, шаг 2.54 мм, поверхностный монтаж. Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт202 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPLD 2x40R (PLD-80R шаг 2.54мм)SZCАрт. RU 55126
19,26 ₽2 000 шт по каталогу
Параметрический вариантRUICHIPLD 2x40 (PLD-80 шаг 2.54 мм)Арт. RU 55198
8,59 ₽16 600 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIPLS-40R (шаг 2.54 мм)Арт. RU 55197
6,66 ₽12 600 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPLS-10 (шаг 2.54 мм)Арт. RU 71051
1,26 ₽9 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPLS-12 (шаг 2.54 мм)Арт. RU 77467
1,49 ₽17 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажапайка в платупайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадает
Тип разъёмаМ - вилка, тип R (угловая)М - вилкаОтличаетсяштыри для плат серии PLS (М) - вилка, тип R угловыеОтличаетсяМ - вилка серии PLS для плат прямаяОтличаетсяМ - вилка серии PLS для плат прямаяОтличается
Количество контактов80 (2х40)80 (2х40)Совпадает40Отличается10Отличается12Отличается
Материал корпусаPBT (UL 94 V-0)—Нет данныхPBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)Совпадает
Контактное сопротивление, мОм, не более2020Совпадает20Совпадает20Совпадает20Совпадает
  • Параметрический вариантRUICHIPLD 2x40 (PLD-80 шаг 2.54 мм)Арт. RU 55198
    8,59 ₽16 600 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка, тип R (угловая)АналогМ - вилкаОтличается
    Количество контактов
    Текущий80 (2х40)Аналог80 (2х40)Совпадает
    Материал корпуса
    ТекущийPBT (UL 94 V-0)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPLS-40R (шаг 2.54 мм)Арт. RU 55197
    6,66 ₽12 600 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка, тип R (угловая)Аналогштыри для плат серии PLS (М) - вилка, тип R угловыеОтличается
    Количество контактов
    Текущий80 (2х40)Аналог40Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPLS-10 (шаг 2.54 мм)Арт. RU 71051
    1,26 ₽9 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка, тип R (угловая)АналогМ - вилка серии PLS для плат прямаяОтличается
    Количество контактов
    Текущий80 (2х40)Аналог10Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPLS-12 (шаг 2.54 мм)Арт. RU 77467
    1,49 ₽17 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка, тип R (угловая)АналогМ - вилка серии PLS для плат прямаяОтличается
    Количество контактов
    Текущий80 (2х40)Аналог12Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
