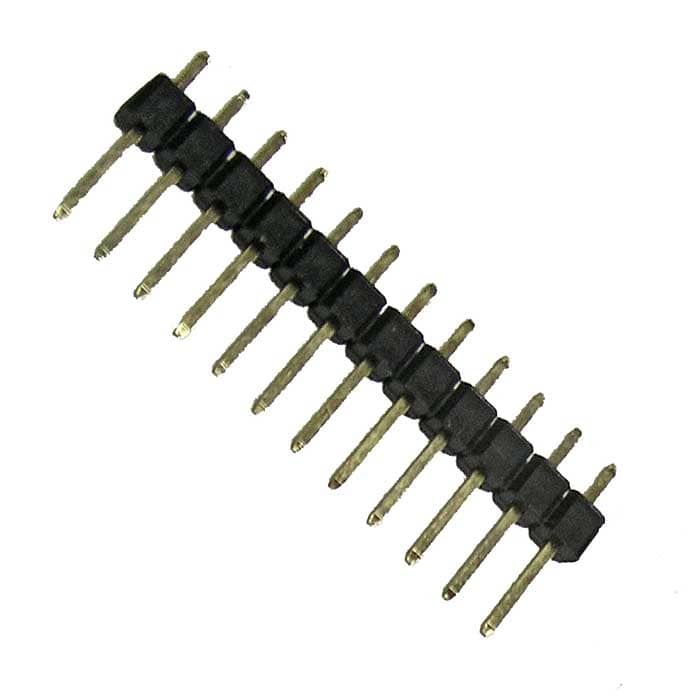

Штыри для плат RUICHI PLS-12

шаг 2.54 мм

Товар подлежит обязательной маркировке
MPN
PLS-12 (шаг 2.54 мм)
Бренд
Ruichi
Артикул RU
77467

Основные параметры

Номинальный ток, А
2
Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Все характеристики
Документация
17 000 шт в наличии1,49 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Номинальный ток, А
2

Монтаж и корпус

Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Количество контактов
12
Материал корпуса
PBT (UL 94 V-0)
Высота, мм
2,54 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-40 ...+105

Упаковка и вес

Вес брутто
0.64
Транспортная упаковка: размер/кол-во
42*23*26/20000

Другие параметры

Тип разъёма
М - вилка серии PLS для плат прямая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

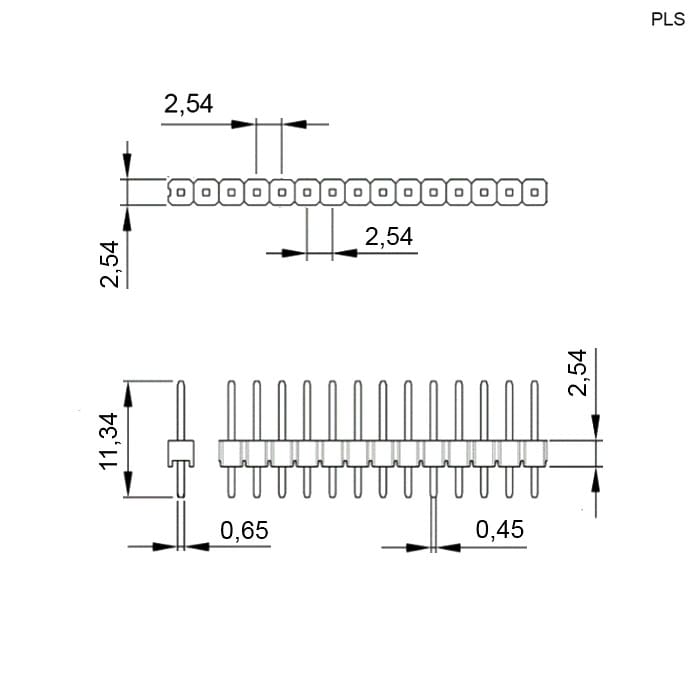

Миниатюра: Схема PLS-12 (шаг 2.54 мм)
IMAGE · Схема

Схема PLS-12 (шаг 2.54 мм)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 17 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
500 шт · только целая упаковка
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2025

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт3417 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPLS-12 (шаг 2.54 мм)RUICHIАрт. RU 77467
1,49 ₽17 000 шт по каталогу
Параметрический вариантRUICHIPLS-10 (шаг 2.54 мм)Арт. RU 71051
1,26 ₽9 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPLS-40R (шаг 2.54 мм)Арт. RU 55197
6,66 ₽12 600 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSZCPLD 2x40R (PLD-80R шаг 2.54мм)Арт. RU 55126
19,26 ₽2 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIPBS-1x12 (PBS-12) шаг 2.54 ммАрт. RU 58353
3,54 ₽14 600 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажапайка в платупайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадает
Тип разъёмаМ - вилка серии PLS для плат прямаяМ - вилка серии PLS для плат прямаяСовпадаетштыри для плат серии PLS (М) - вилка, тип R угловыеОтличаетсяМ - вилка, тип R (угловая)Отличаетсяоднорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается
Количество контактов1210Отличается40Отличается80 (2х40)Отличается12Совпадает
Материал корпусаPBT (UL 94 V-0)PBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)СовпадаетPBT (UL 94 V-0)СовпадаетPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Отличается
Контактное сопротивление, мОм, не более2020Совпадает20Совпадает20Совпадает20Совпадает
  • Параметрический вариантRUICHIPLS-10 (шаг 2.54 мм)Арт. RU 71051
    1,26 ₽9 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка серии PLS для плат прямаяАналогМ - вилка серии PLS для плат прямаяСовпадает
    Количество контактов
    Текущий12Аналог10Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPLS-40R (шаг 2.54 мм)Арт. RU 55197
    6,66 ₽12 600 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка серии PLS для плат прямаяАналогштыри для плат серии PLS (М) - вилка, тип R угловыеОтличается
    Количество контактов
    Текущий12Аналог40Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантSZCPLD 2x40R (PLD-80R шаг 2.54мм)Арт. RU 55126
    19,26 ₽2 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка серии PLS для плат прямаяАналогМ - вилка, тип R (угловая)Отличается
    Количество контактов
    Текущий12Аналог80 (2х40)Отличается
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBS-1x12 (PBS-12) шаг 2.54 ммАрт. RU 58353
    3,54 ₽14 600 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийМ - вилка серии PLS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается
    Количество контактов
    Текущий12Аналог12Совпадает
    Материал корпуса
    ТекущийPBT (UL 94 V-0)АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
