Наконечники штифтовые медные луженые по DIN

КВТ, НШП 2.5-12, до 1 кВ

Товар подлежит обязательной маркировке
MPN
НШП 2.5-12
Бренд
КВТ
Артикул RU
108073

Основные параметры

Глубина
L - 17 мм
Сечение провода
1,5...2,5 мм
Область применения
оконцевание опрессовкой медных проводников

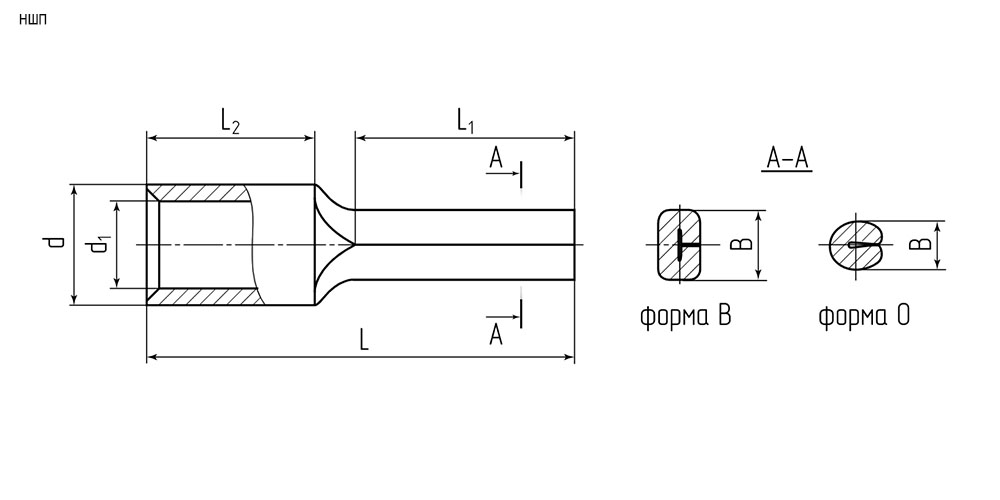

Основные размеры
L - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма О
Материал
медь луженая
Все характеристики
Документация
150 шт в наличии7,19 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

6 параметров из источника

Монтаж и корпус

Глубина
L - 17 мм
Основные размеры
L - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 мм
Материал
медь луженая

Другие параметры

Сечение провода
1,5...2,5 мм
Область применения
оконцевание опрессовкой медных проводников
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма О

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

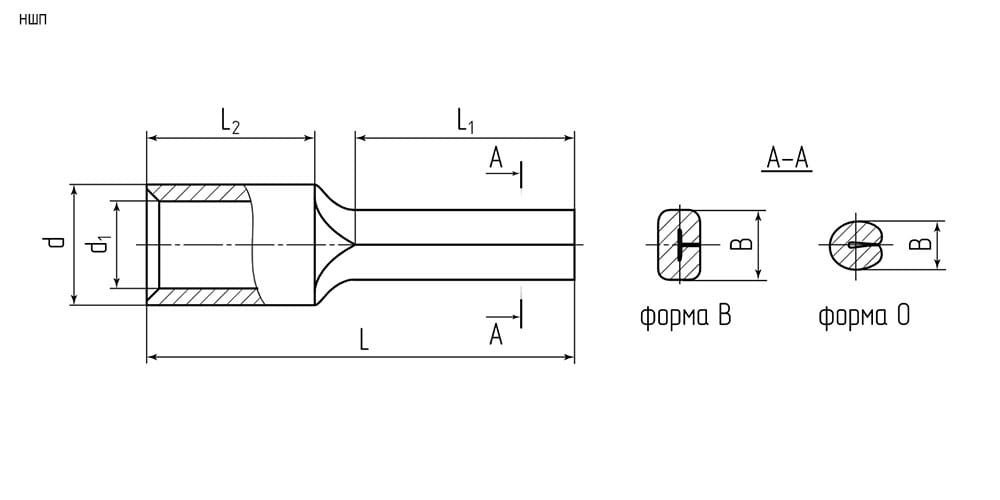

Миниатюра: Схема НШП 2.5-12
IMAGE · Схема

Схема НШП 2.5-12

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 150 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

Предназначены для оконцевания опрессовкой медных кабелей Материал: электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: специальное олово-висмутовое (климатическое исполнение «Т2»), обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт3150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШП 2.5-12КВТАрт. RU 108073
7,19 ₽150 шт по каталогу
Параметрический вариантКВТНШП 25-15Арт. RU 108077
66,61 ₽15 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 10-12Арт. RU 108075
25,96 ₽1 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 16-13Арт. RU 108076
43,54 ₽90 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 35-20Арт. RU 108078
94,73 ₽5 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 17 ммL - 33,6 ммОтличаетсяL - 22,5 ммОтличаетсяL - 26,2 ммОтличаетсяL - 40,5 ммОтличается
Основные размерыL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммL - 33,6; L1 - 12; L2 - 12,3; d - 10,5; d1 - 7; B - 7 ммОтличаетсяL - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 ммОтличаетсяL - 26,2; L1 - 12; L2 - 10,1; d - 8,4; d1 - 6; B - 5,5 ммОтличаетсяL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммОтличается
Сечение провода1,5...2,5 мм25 ммОтличается10 ммОтличается16 ммОтличается35 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание опрессовкой медных проводниковоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадает
  • Параметрический вариантКВТНШП 25-15Арт. RU 108077
    66,61 ₽15 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 17 ммАналогL - 33,6 ммОтличается
    Основные размеры
    ТекущийL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммАналогL - 33,6; L1 - 12; L2 - 12,3; d - 10,5; d1 - 7; B - 7 ммОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог25 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных проводниковАналогоконцевание опрессовкой медных проводниковСовпадает
    Открыть товар
  • Параметрический вариантКВТНШП 10-12Арт. RU 108075
    25,96 ₽1 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 17 ммАналогL - 22,5 ммОтличается
    Основные размеры
    ТекущийL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммАналогL - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 ммОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог10 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных проводниковАналогоконцевание опрессовкой медных проводниковСовпадает
    Открыть товар
  • Параметрический вариантКВТНШП 16-13Арт. RU 108076
    43,54 ₽90 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 17 ммАналогL - 26,2 ммОтличается
    Основные размеры
    ТекущийL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммАналогL - 26,2; L1 - 12; L2 - 10,1; d - 8,4; d1 - 6; B - 5,5 ммОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог16 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных проводниковАналогоконцевание опрессовкой медных проводниковСовпадает
    Открыть товар
  • Параметрический вариантКВТНШП 35-20Арт. RU 108078
    94,73 ₽5 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 17 ммАналогL - 40,5 ммОтличается
    Основные размеры
    ТекущийL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммАналогL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог35 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных проводниковАналогоконцевание опрессовкой медных проводниковСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
