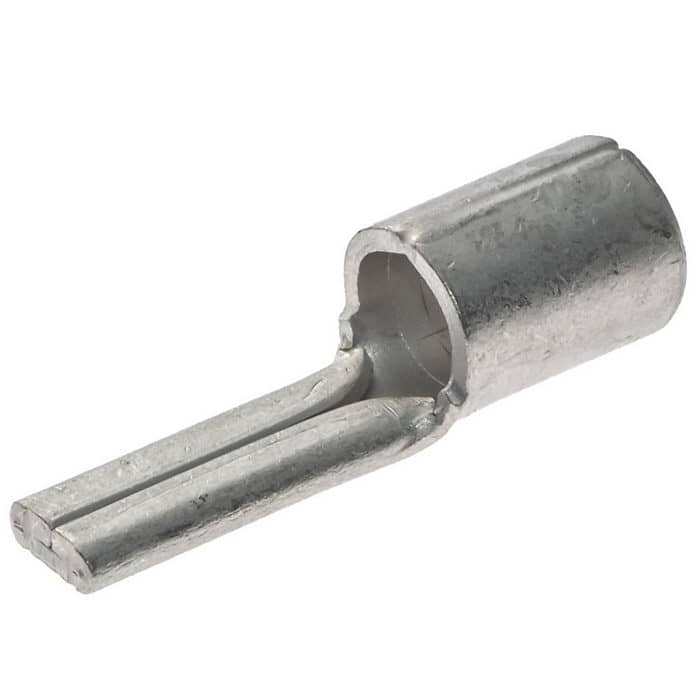

Наконечники штифтовые медные луженые по DIN

КВТ, НШП 35-20, до 1 кВ

Товар подлежит обязательной маркировке
MPN
НШП 35-20
Бренд
КВТ
Артикул RU
108078

Основные параметры

Глубина
L - 40,5 мм
Сечение провода
35 мм
Область применения
оконцевание опрессовкой медных проводников
Основные размеры
L - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма B
Материал
медь луженая
Все характеристики
Документация
5 шт в наличии94,73 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

6 параметров из источника

Монтаж и корпус

Глубина
L - 40,5 мм
Основные размеры
L - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 мм
Материал
медь луженая

Другие параметры

Сечение провода
35 мм
Область применения
оконцевание опрессовкой медных проводников
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма B

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

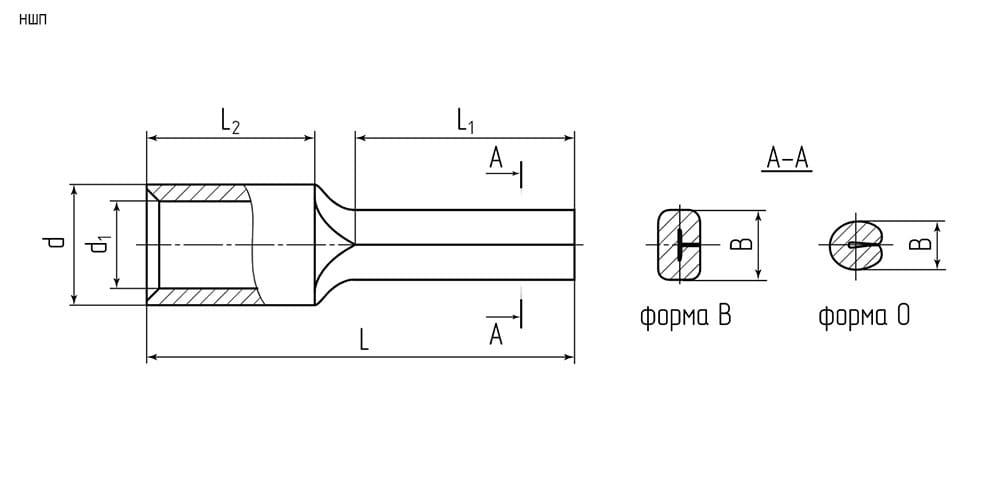

Миниатюра: Схема НШП 35-20
IMAGE · Схема

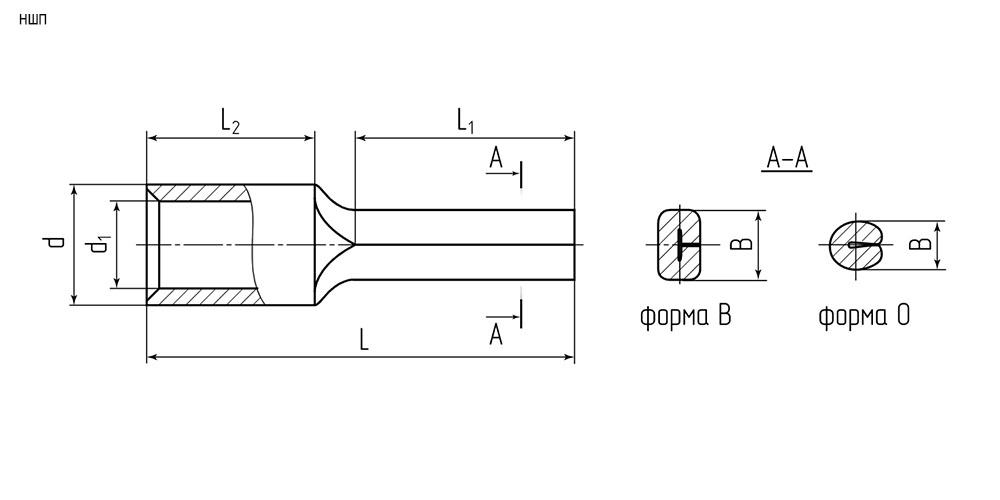

Схема НШП 35-20

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 5 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
5 шт · только целая упаковка
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Предназначены для оконцевания опрессовкой медных кабелей Материал: электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: специальное олово-висмутовое (климатическое исполнение «Т2»), обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20225 шт15 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШП 35-20КВТАрт. RU 108078
94,73 ₽5 шт по каталогу
Параметрический вариантКВТНШП 25-15Арт. RU 108077
66,61 ₽15 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 16-13Арт. RU 108076
43,54 ₽90 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 10-12Арт. RU 108075
25,96 ₽1 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТА 35-10-8Арт. RU 130523
25,88 ₽35 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Основные размерыL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммL - 33,6; L1 - 12; L2 - 12,3; d - 10,5; d1 - 7; B - 7 ммОтличаетсяL - 26,2; L1 - 12; L2 - 10,1; d - 8,4; d1 - 6; B - 5,5 ммОтличаетсяL - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 ммОтличаетсяD - 10,5; B - 20; L - 68; d - 14; d1 - 8 ммОтличается
Сечение провода35 мм25 ммОтличается16 ммОтличается10 ммОтличается35 ммСовпадает
ГлубинаL - 40,5 ммL - 33,6 ммОтличаетсяL - 26,2 ммОтличаетсяL - 22,5 ммОтличается—Нет данных
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает—Нет данных
Тип клемм (наконечников) для обжимаНаконечник кабельный штифтовой серии НШП, форма BНаконечник кабельный штифтовой серии НШП, форма BСовпадаетНаконечник кабельный штифтовой серии НШП, форма BСовпадаетНаконечник кабельный штифтовой серии НШП, форма BСовпадаетнаконечник кольцевойОтличается
  • Параметрический вариантКВТНШП 25-15Арт. RU 108077
    66,61 ₽15 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Основные размеры
    ТекущийL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммАналогL - 33,6; L1 - 12; L2 - 12,3; d - 10,5; d1 - 7; B - 7 ммОтличается
    Сечение провода
    Текущий35 ммАналог25 ммОтличается
    Глубина
    ТекущийL - 40,5 ммАналогL - 33,6 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный штифтовой серии НШП, форма BАналогНаконечник кабельный штифтовой серии НШП, форма BСовпадает
    Открыть товар
  • Параметрический вариантКВТНШП 16-13Арт. RU 108076
    43,54 ₽90 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Основные размеры
    ТекущийL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммАналогL - 26,2; L1 - 12; L2 - 10,1; d - 8,4; d1 - 6; B - 5,5 ммОтличается
    Сечение провода
    Текущий35 ммАналог16 ммОтличается
    Глубина
    ТекущийL - 40,5 ммАналогL - 26,2 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный штифтовой серии НШП, форма BАналогНаконечник кабельный штифтовой серии НШП, форма BСовпадает
    Открыть товар
  • Параметрический вариантКВТНШП 10-12Арт. RU 108075
    25,96 ₽1 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Основные размеры
    ТекущийL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммАналогL - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 ммОтличается
    Сечение провода
    Текущий35 ммАналог10 ммОтличается
    Глубина
    ТекущийL - 40,5 ммАналогL - 22,5 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный штифтовой серии НШП, форма BАналогНаконечник кабельный штифтовой серии НШП, форма BСовпадает
    Открыть товар
  • Параметрический вариантКВТТА 35-10-8Арт. RU 130523
    25,88 ₽35 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Основные размеры
    ТекущийL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммАналогD - 10,5; B - 20; L - 68; d - 14; d1 - 8 ммОтличается
    Сечение провода
    Текущий35 ммАналог35 ммСовпадает
    Глубина
    ТекущийL - 40,5 ммАналог—Нет данных
    Материал
    Текущиймедь луженаяАналог—Нет данных
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный штифтовой серии НШП, форма BАналогнаконечник кольцевойОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
