Наконечники штифтовые медные луженые по DIN

КВТ, НШП 10-12, до 1 кВ

Товар подлежит обязательной маркировке
MPN
НШП 10-12
Бренд
КВТ
Артикул RU
108075

Основные параметры

Глубина
L - 22,5 мм
Сечение провода
10 мм
Область применения
оконцевание опрессовкой медных проводников
Основные размеры

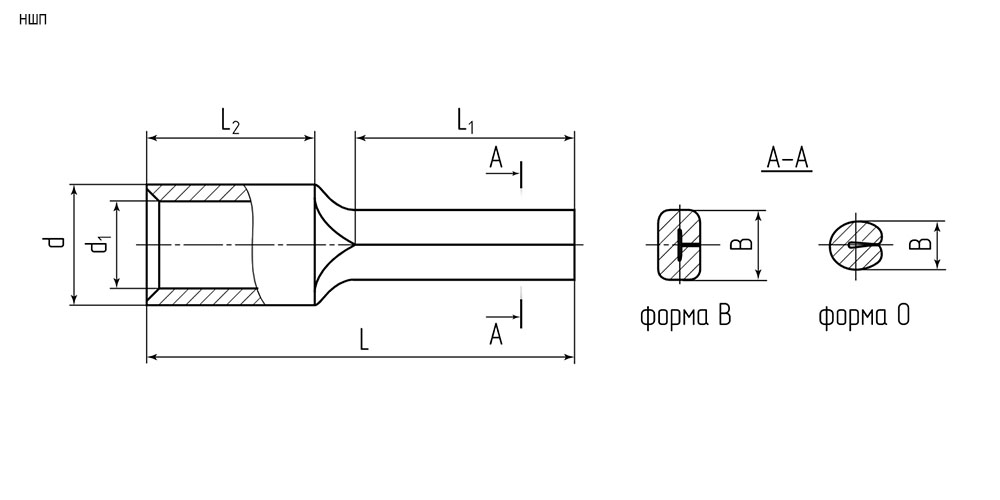

L - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма B
Материал
медь луженая
Все характеристики
Документация
1 200 шт в наличии25,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

6 параметров из источника

Монтаж и корпус

Глубина
L - 22,5 мм
Основные размеры
L - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 мм
Материал
медь луженая

Другие параметры

Сечение провода
10 мм
Область применения
оконцевание опрессовкой медных проводников
Тип клемм (наконечников) для обжима
Наконечник кабельный штифтовой серии НШП, форма B

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

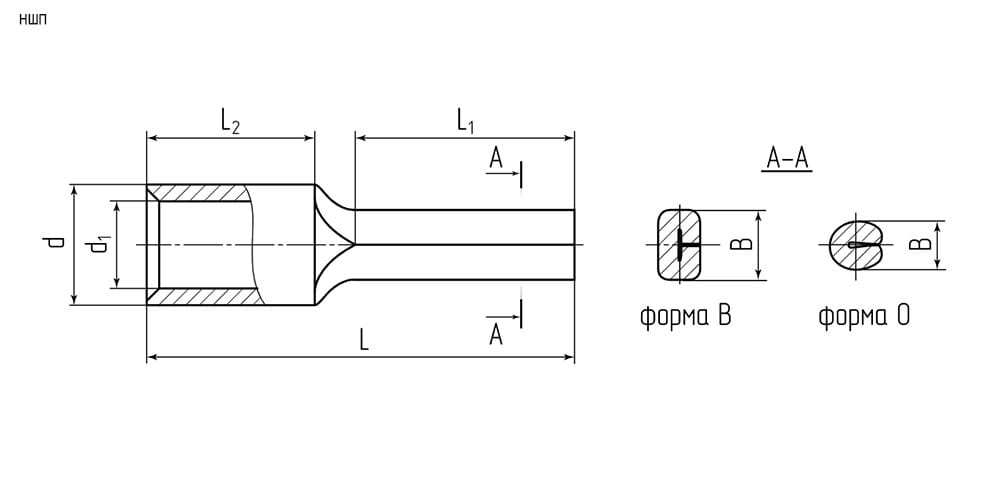

Миниатюра: Схема НШП 10-12
IMAGE · Схема

Схема НШП 10-12

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 1 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Целая упаковка: 25 / 100 шт
Фасовка
25 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Предназначены для оконцевания опрессовкой медных кабелей Материал: электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: специальное олово-висмутовое (климатическое исполнение «Т2»), обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт4100 шт
2023100 шт111 100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШП 10-12КВТАрт. RU 108075
25,96 ₽1 200 шт по каталогу
Параметрический вариантКВТНШП 16-13Арт. RU 108076
43,54 ₽90 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 25-15Арт. RU 108077
66,61 ₽15 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 35-20Арт. RU 108078
94,73 ₽5 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТНШП 2.5-12Арт. RU 108073
7,19 ₽150 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 22,5 ммL - 26,2 ммОтличаетсяL - 33,6 ммОтличаетсяL - 40,5 ммОтличаетсяL - 17 ммОтличается
Основные размерыL - 22,5; L1 - 11,5; L2 - 8,2; d - 7; d1 - 4,8; B - 4,3 ммL - 26,2; L1 - 12; L2 - 10,1; d - 8,4; d1 - 6; B - 5,5 ммОтличаетсяL - 33,6; L1 - 12; L2 - 12,3; d - 10,5; d1 - 7; B - 7 ммОтличаетсяL - 40,5; L1 - 19,6; L2 - 16; d - 11,6; d1 - 8,6; B - 8,1 ммОтличаетсяL - 17; L1 - 11; L2 - 4,8; d - 4,1; d1 - 2,3; B - 2 ммОтличается
Сечение провода10 мм16 ммОтличается25 ммОтличается35 ммОтличается1,5...2,5 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание опрессовкой медных проводниковоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадаетоконцевание опрессовкой медных проводниковСовпадает
