Datasheet MTS-103-C3 on-off-on
Технические параметры, размеры и рекомендации производителя
Микротумблеры

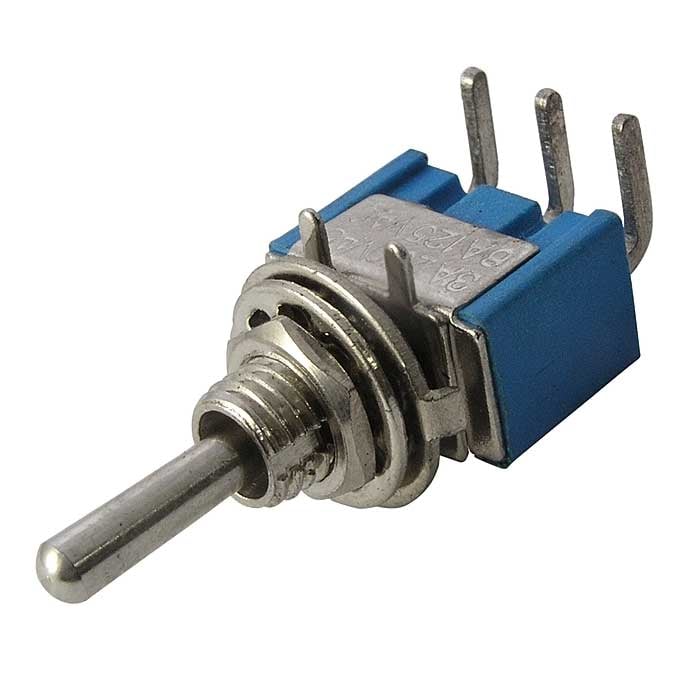

Микротумблер RUICHI MTS-103-C3, ON-OFF-ON, SPDT, 3 А, 250 В, 20 мОм, установочное отверстие 6,4 мм, 3 контакта
Микротумблер RUICHI MTS-103-C3, ON-OFF-ON, SPDT, 3 А, 250 В, 20 мОм, установочное отверстие 6,4 мм, 3 контакта
- MPN
- MTS-103-C3 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 71268
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
2 шт в наличии40,21 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

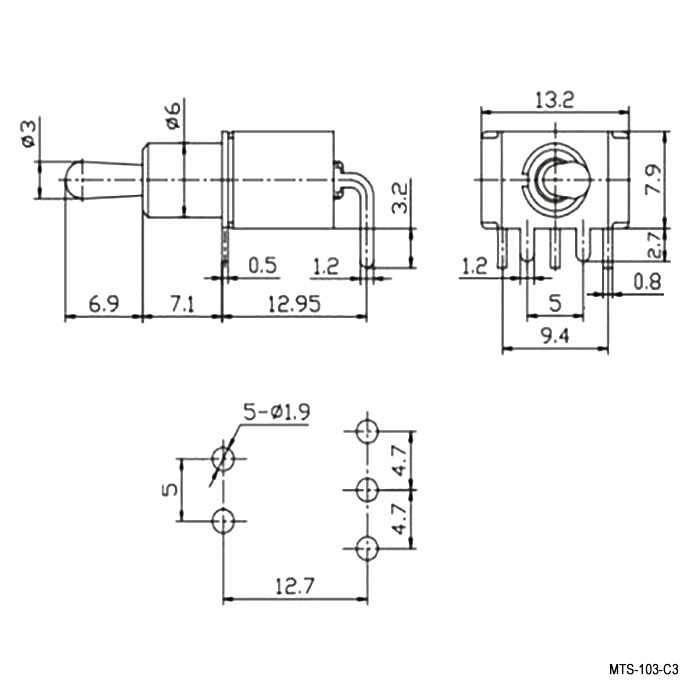

Документация и схема
Характеристики
- Вес брутто
- 5.78
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1000
- Высота
- 7,9 (корпус) мм
- Ширина
- 13,2 мм
- Глубина
- 27,55 (полная) мм
- Номинальный ток
- 3 (6) А
- Размер установочного отверстия
- 6,4 мм
- Коммутируемое напряжение
- 250 (125) В
- Схема переключения
- ON-OFF-ON, SPDT
- Контактное сопротивление, не более
- 20 мОм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 1 (3P)
- Сопротивление катушки
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 1500 (50 Гц, 1 мин.) В
- Количество циклов коммутации (электро), не менее
- 10000
- Диапазон рабочих температур
- -25 ...+85 °С
Описание
Микротумблер RUICHI MTS-103-C3, ON-OFF-ON, SPDT, 3 А, 250 В, 20 мОм, установочное отверстие 6,4 мм, 3 контакта коммутирует цепи сигнализации, питания и управления с напряжением до 250 В, силой тока до 6 А и коммутируемой мощностью до 750 Вт. Тип механизма переключения микротумблера – рычажный.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20222 шт12 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMTS-103-C3 on-off-onRUICHIАрт. RU 71268 40,21 ₽2 шт по каталогу |  63,68 ₽746 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  38,61 ₽800 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  35,54 ₽1 400 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  24,05 ₽12 750 шт по каталогу Совпадает 4 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT | ON-OFF-ON, SPDTСовпадает | ON-OFF-ON, SPDTСовпадает | ON-OFF-ON, SPDTСовпадает | ON-OFF-ON, SPDTСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 3 (6) А | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает |
| Коммутируемое напряжение | 250 (125) В | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает |
| Сопротивление катушки | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | —Нет данных | —Нет данных |
- 63,68 ₽746 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 38,61 ₽800 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 35,54 ₽1 400 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
- 24,05 ₽12 750 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
