Datasheet MTS-103-C3-1 on-off-on
Технические параметры, размеры и рекомендации производителя
Микротумблер RUICHI MTS-103-C3-1 on-off-on
- MPN
- MTS-103-C3-1 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 99085
Основные параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Номинальный ток
- 3 (6) А
- Высота
- 7,9 (корпус) мм
- Ширина
- 13,2 мм
- Глубина
- 27,55 мм
- Размер установочного отверстия
- --- мм
Под заказ38,61 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 3 (6) А
- Коммутируемое напряжение
- 250 (125) В
- Схема переключения
- ON-OFF-ON, SPDT
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление катушки
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 1500 (50 Гц, 1 мин.) В
- Количество циклов коммутации (электро), не менее
- 10000
Монтаж и корпус
- Высота
- 7,9 (корпус) мм
- Ширина
- 13,2 мм
- Глубина
- 27,55 мм
- Размер установочного отверстия
- --- мм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 1 (3P)
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 4.14
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1000

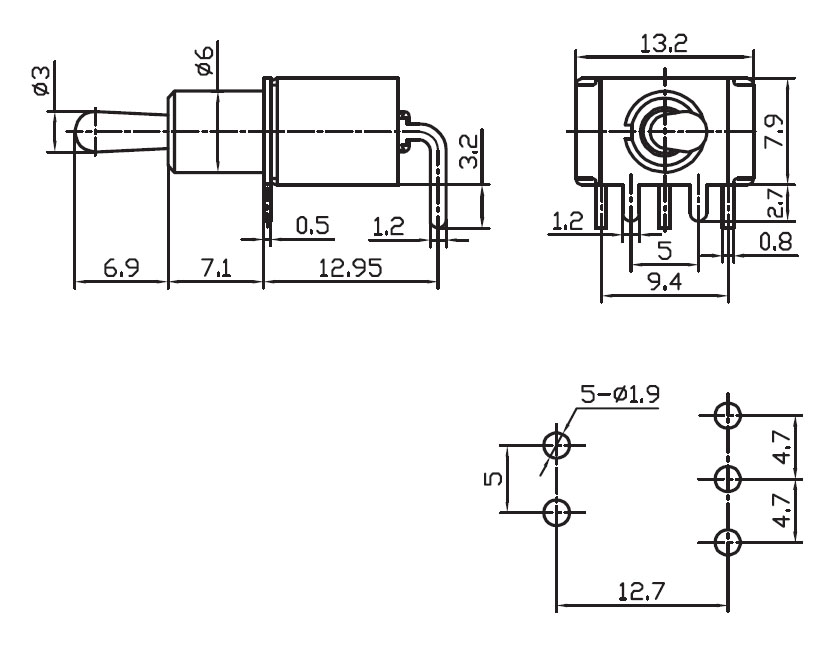

Документация и схема
Условия поставки
Обновлено 15.08.2026- Источник / остаток
- Каталог RU Electronics · 800 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Микротумблер коммутирует цепи сигнализации, питания и управления с напряжением до 250 В, силой тока до 6 А и коммутируемой мощностью до 750 Вт. Тип механизма переключения микротумблера – рычажный.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMTS-103-C3-1 on-off-onRUICHIАрт. RU 99085 38,61 ₽Под заказ |  63,68 ₽696 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  35,54 ₽900 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  24,05 ₽12 600 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  66,83 ₽410 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT | ON-OFF-ON, SPDTСовпадает | ON-OFF-ON, SPDTСовпадает | ON-OFF-ON, SPDTСовпадает | ON-ON, SPSTОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 3 (6) А | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает |
| Коммутируемое напряжение | 250 (125) В | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает |
| Сопротивление катушки | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | —Нет данных | —Нет данных | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 63,68 ₽696 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 35,54 ₽900 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
- 24,05 ₽12 600 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF-ON, SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
- 66,83 ₽410 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-ON, SPSTОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
