Datasheet МД1-500-12
Технические параметры, размеры и рекомендации производителя
МД1-500-12 (М1Д-500-12) RUICHI диодный модуль
один диод, 1200 В, 500 А
- MPN
- МД1-500-12
- Бренд
- Ruichi
- Артикул RU
- 126357
Основные параметры
- Конфигурация
- один диод
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 500
- Прямое падение напряжения (Vf), В
- 0,75
- Максимально допустимый ударный прямой ток Ifsm, А
- 6400
- Напряжение изоляции, В
- 2500 В (1 мин)
11 шт в наличии10 560,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 500
- Прямое падение напряжения (Vf), В
- 0,75
- Максимально допустимый ударный прямой ток Ifsm, А
- 6400
- Напряжение изоляции, В
- 2500 В (1 мин)
- Повторяющийся импульсный обратный ток (Irrm), мА
- 50
Монтаж и корпус
- Длина
- 175 мм
- Ширина
- 70 мм
- Высота
- 87 мм
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °C
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 35.5*18.5*11.8/5
- Вес брутто
- 2650.00
Другие параметры
- Конфигурация
- один диод
- Тип
- Одиночный диодный модуль

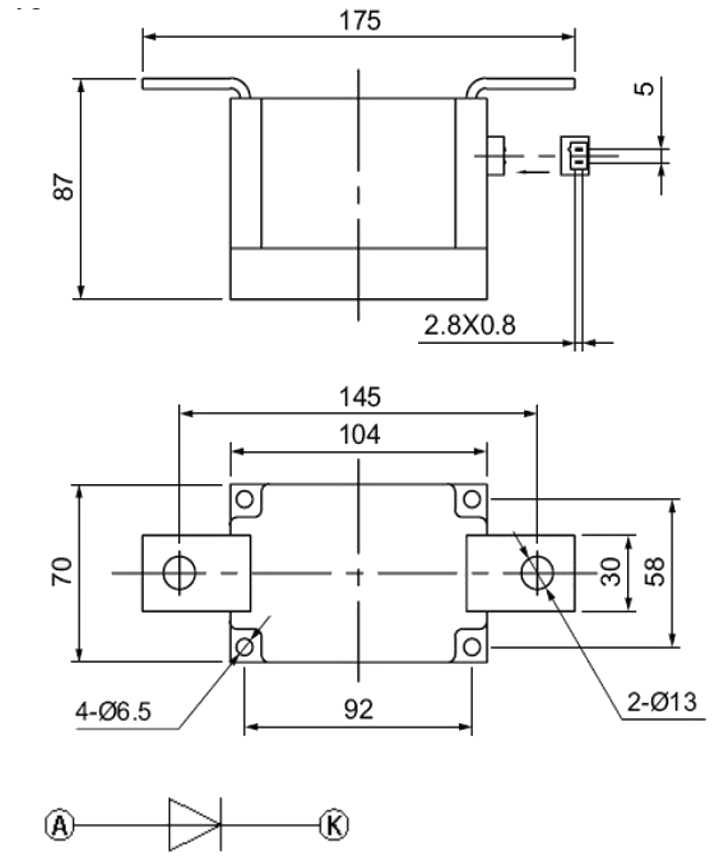

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 11 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
МД1-500-12 одиночный диодный модуль. Максимальное обратное напряжение 1200 Вольт, максимальный прямой ток 500 Ампер, прямое падение напряжения 0.75 В. Напряжение изоляции (Vins) 2500 В (1 мин). Размеры: 175 х 87 х 70 мм (ДхШхВ)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт
20245 шт210 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМД1-500-12RUICHIАрт. RU 126357 10 560,00 ₽11 шт по каталогу |  11 900,00 ₽20 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 751,00 ₽93 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 400,00 ₽171 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 550,00 ₽100 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | один диод | один диодСовпадает | полумостОтличается | полумостОтличается | полумостОтличается |
| Максимально допустимый средний прямой ток If(av), А | 500 | 1000Отличается | 200Отличается | 200Отличается | 160Отличается |
| Напряжение изоляции, В | 2500 В (1 мин) | 2500 В (1 мин)Совпадает | 2500 В (1 мин)Совпадает | 2500 В (1 мин)Совпадает | 2500 В (1 мин)Совпадает |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1200Совпадает | 1200Совпадает | 1200Совпадает | 1200Совпадает |
| Прямое падение напряжения (Vf), В | 0,75 | 0,75Совпадает | 1,2Отличается | 1,2Отличается | 1,25Отличается |
- 11 900,00 ₽20 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- Текущийодин диодАналогодин диодСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий500Аналог1000Отличается
- Напряжение изоляции, В
- Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий0,75Аналог0,75Совпадает
- 1 751,00 ₽93 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийодин диодАналогполумостОтличается
- Максимально допустимый средний прямой ток If(av), А
- Текущий500Аналог200Отличается
- Напряжение изоляции, В
- Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий0,75Аналог1,2Отличается
- 1 400,00 ₽171 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийодин диодАналогполумостОтличается
- Максимально допустимый средний прямой ток If(av), А
- Текущий500Аналог200Отличается
- Напряжение изоляции, В
- Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий0,75Аналог1,2Отличается
- 1 550,00 ₽100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийодин диодАналогполумостОтличается
- Максимально допустимый средний прямой ток If(av), А
- Текущий500Аналог160Отличается
- Напряжение изоляции, В
- Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий0,75Аналог1,25Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
