МД1-1000-12 (М1Д-1000-12) RUICHI диодный модуль

один диод, 1200 В, 1000 А

MPN
МД1-1000-12
Бренд
Ruichi
Артикул RU
126356

Основные параметры

Конфигурация
один диод
Максимальное обратное напряжение (Vrrm), В
1200
Максимальный прямой ток, А
1000
Прямое падение напряжения (Vf), В
0,75
Ударный прямой ток, А
13000
Повторяющийся импульсный обратный ток (Irrm), мА
80
Все характеристики
Документация
20 шт в наличии11 900,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1200
Максимальный прямой ток, А
1000
Прямое падение напряжения (Vf), В
0,75
Ударный прямой ток, А
13000
Повторяющийся импульсный обратный ток (Irrm), мА
80
Напряжение изоляции, В
2500 В (1 мин)

Монтаж и корпус

Длина, мм
175
Ширина, мм
70
Высота, мм
87

Условия эксплуатации

Диапазон рабочих температур
-40...+125 °C

Упаковка и вес

Транспортная упаковка: размер/кол-во
35.5*18.5*11.8/5
Вес брутто
2700.00

Другие параметры

Конфигурация
один диод

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet МД1-1000-12

Технические параметры, размеры и рекомендации производителя

Скачать

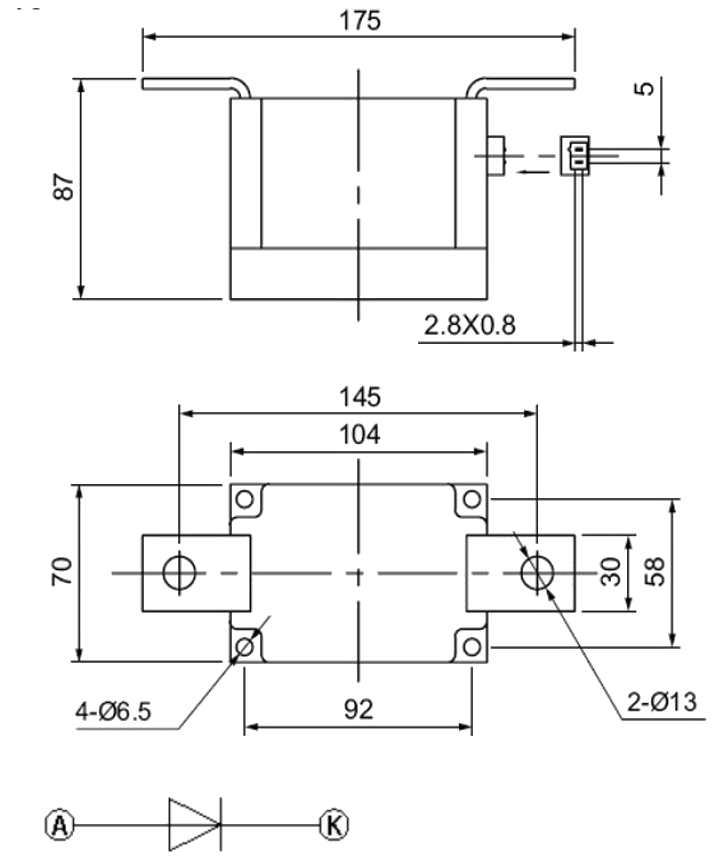

Миниатюра: Схема МД1-1000-12
IMAGE · Схема

Схема МД1-1000-12

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 07.10.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 5 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

МД1-1000-12 одиночный диодный модуль. Максимальное обратное напряжение 1200 Вольт, максимальный прямой ток 1000 Ампер, прямое падение напряжения 0.75 В. Напряжение изоляции (Vins) 2500 В (1 мин). Размеры: 175 х 87 х 70 мм (ДхШхВ)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт55 шт
20245 шт315 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарМД1-1000-12RUICHIАрт. RU 126356
11 900,00 ₽20 шт по каталогу
Параметрический вариантRUICHIМД1-500-12Арт. RU 126357
10 560,00 ₽9 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIМДТ200-12Арт. RU 62491
1 664,56 ₽93 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHISKKD200/12Арт. RU 130198
1 482,00 ₽24 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIМДД200-12Арт. RU 62482
1 282,21 ₽171 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Конфигурацияодин диододин диодСовпадаетполумостОтличаетсяполумостОтличаетсяполумостОтличается
Максимальное обратное напряжение (Vrrm), В12001200Совпадает1200Совпадает1200Совпадает1200Совпадает
Максимальный прямой ток, А1000500Отличается200Отличается200Отличается200Отличается
Напряжение изоляции, В2500 В (1 мин)2500 В (1 мин)Совпадает2500 В (1 мин)Совпадает2500 В (1 мин)Совпадает2500 В (1 мин)Совпадает
Прямое падение напряжения (Vf), В0,750,75Совпадает1,2Отличается1,2Отличается1,2Отличается
  • Параметрический вариантRUICHIМД1-500-12Арт. RU 126357
    10 560,00 ₽9 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущийодин диодАналогодин диодСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий1000Аналог500Отличается
    Напряжение изоляции, В
    Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
    Прямое падение напряжения (Vf), В
    Текущий0,75Аналог0,75Совпадает
    Открыть товар
  • Параметрический вариантRUICHIМДТ200-12Арт. RU 62491
    1 664,56 ₽93 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Конфигурация
    Текущийодин диодАналогполумостОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий1000Аналог200Отличается
    Напряжение изоляции, В
    Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
    Прямое падение напряжения (Vf), В
    Текущий0,75Аналог1,2Отличается
    Открыть товар
  • Параметрический вариантRUICHISKKD200/12Арт. RU 130198
    1 482,00 ₽24 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Конфигурация
    Текущийодин диодАналогполумостОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий1000Аналог200Отличается
    Напряжение изоляции, В
    Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
    Прямое падение напряжения (Vf), В
    Текущий0,75Аналог1,2Отличается
    Открыть товар
  • Параметрический вариантRUICHIМДД200-12Арт. RU 62482
    1 282,21 ₽171 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Конфигурация
    Текущийодин диодАналогполумостОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий1000Аналог200Отличается
    Напряжение изоляции, В
    Текущий2500 В (1 мин)Аналог2500 В (1 мин)Совпадает
    Прямое падение напряжения (Vf), В
    Текущий0,75Аналог1,2Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
