Datasheet MBR40200PT
Технические параметры, размеры и рекомендации производителя
Шоттки
MBR40200PT 2 диода Шоттки с общим катодом, 200 В, 40 А (2х20А), TO-247
MBR40200PT 2 диода Шоттки с общим катодом, 200 В, 40 А (2х20А), TO-247
- MPN
- MBR40200PT
- Бренд
- Senocn
- Артикул RU
- 129259
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 570 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
570 шт в наличии53,33 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 200
- Максимальный прямой ток, А
- 40
- Прямое падение напряжения (Vf), В
- 0,9
- Ударный прямой ток, А
- 350
- Ток утечки, мА
- 0,05
- Емкость, пФ
- 200
- Вес брутто
- 8.19
- Транспортная упаковка: размер/кол-во
- 56.5*19*19/1020
- Упаковка
- TUBE, 30 шт.

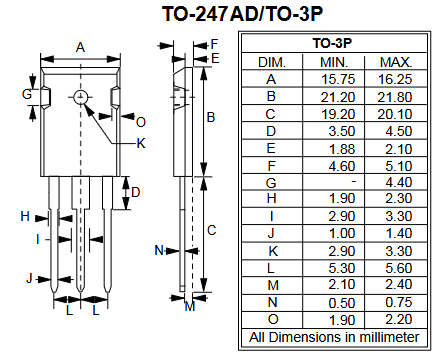

- Корпус
- TO-247
- Тип монтажа
- Сквозной
- Диапазон рабочих температур
- -55...+175 °С
Описание
MBR40200PT диод Шоттки для сквозного монтажа в корпусе TO-247. Схема включения: два диода с общим катодом. Максимальное обратное напряжение 200 В, максимальный прямой ток 40 А (2 х 20 А), прямое падение напряжения 0.9 В
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202530 шт19570 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMBR40200PTSenocnАрт. RU 129259 53,33 ₽570 шт по каталогу |  40,59 ₽330 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  53,33 ₽750 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 56,00 ₽970 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  42,13 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает |
| Корпус | TO-247 | TO-247Совпадает | TO-247Совпадает | TO-247Совпадает | TO-247Совпадает |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 200 | 200Совпадает | 100Отличается | 60Отличается | 200Совпадает |
| Максимальный прямой ток, А | 40 | 40Совпадает | 40Совпадает | 40Совпадает | 60Отличается |
- 40,59 ₽330 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 53,33 ₽750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог100Отличается
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 56,00 ₽970 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог60Отличается
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 42,13 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
