Datasheet MBR40100PT
Технические параметры, размеры и рекомендации производителя
MBR40100PT Senocn 2 диода Шоттки с общим катодом
100 В, 40 А (2х20А), TO-247
- MPN
- MBR40100PT
- Бренд
- Senocn
- Артикул RU
- 129258
Основные параметры
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 40
- Прямое падение напряжения (Vf), В
- 0,8
- Ударный прямой ток, А
- 350
- Ток утечки, мА
- 0,1
750 шт в наличии53,33 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 40
- Прямое падение напряжения (Vf), В
- 0,8
- Ударный прямой ток, А
- 350
- Ток утечки, мА
- 0,1
- Емкость, пФ
- 200
Монтаж и корпус
- Корпус
- TO-247
- Тип монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 8.24
- Транспортная упаковка: размер/кол-во
- 56.5*19*19/600
- Упаковка
- TUBE, 30 шт.
Другие параметры
- Схема включения диодов
- 2 диода, общий катод

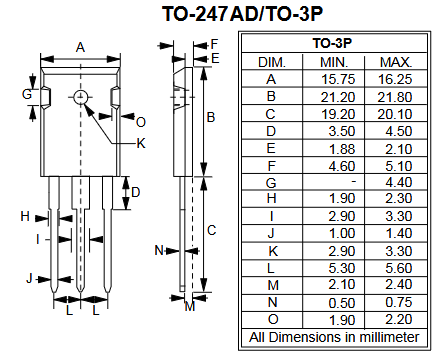

Документация и схема
Условия поставки
Обновлено 28.07.2026- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
MBR40100PT диод Шоттки для сквозного монтажа в корпусе TO-247. Схема включения: два диода с общим катодом. Максимальное обратное напряжение 100 В, максимальный прямой ток 40 А (2 х 20 А), прямое падение напряжения 0.8 В
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202530 шт25750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMBR40100PTSenocnАрт. RU 129258 53,33 ₽750 шт по каталогу |  53,33 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 56,00 ₽970 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  40,59 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  32,87 ₽2 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает |
| Корпус | TO-247 | TO-247Совпадает | TO-247Совпадает | TO-247Совпадает | TO-220Отличается |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 100 | 200Отличается | 60Отличается | 200Отличается | 100Совпадает |
| Максимальный прямой ток, А | 40 | 40Совпадает | 40Совпадает | 40Совпадает | 30Отличается |
- 53,33 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог200Отличается
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 56,00 ₽970 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог60Отличается
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 40,59 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-247Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог200Отличается
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 32,87 ₽2 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-247АналогTO-220Отличается
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
