Datasheet MBR40200CT
Технические параметры, размеры и рекомендации производителя

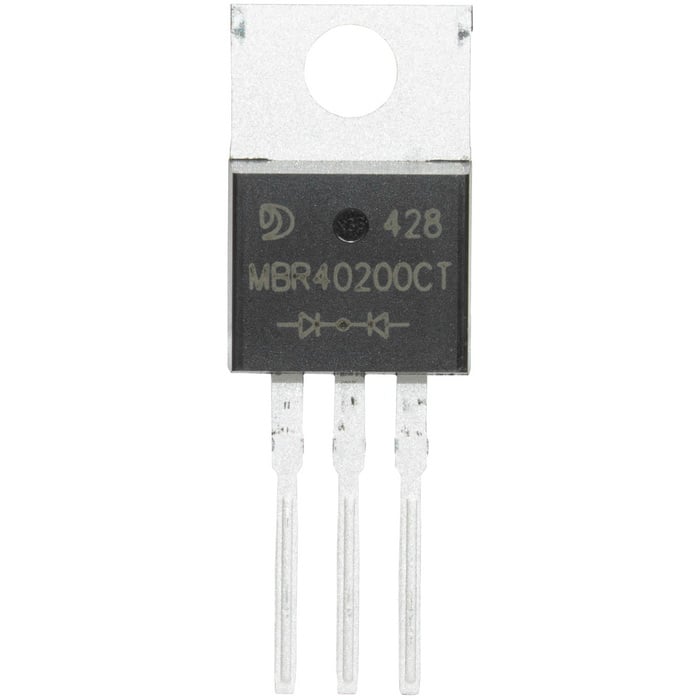

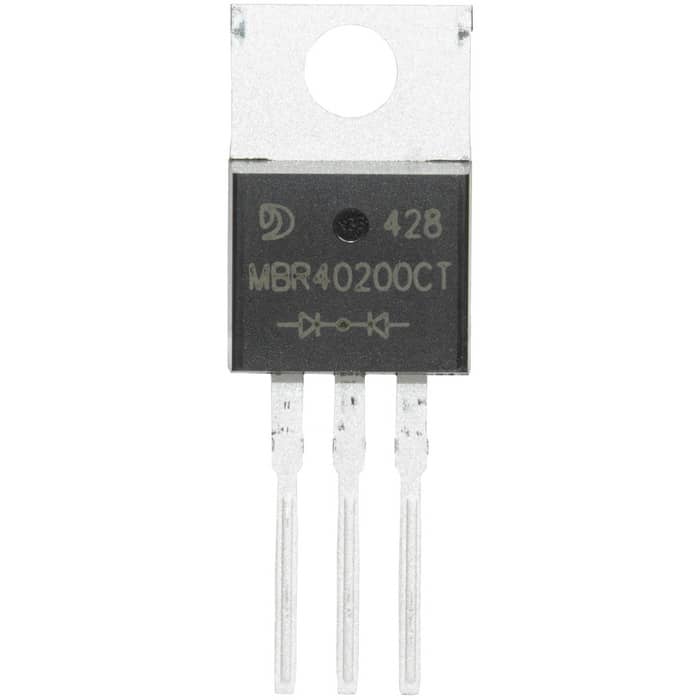

MBR40200CT Jingdao
2 диода Шоттки с общим катодом, 200 В, 2х20 А, TO-220
- MPN
- MBR40200CT
- Бренд
- Jingdao
- Артикул RU
- 124872
Основные параметры
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 200
- Максимальный прямой ток, А
- 40
- Прямое падение напряжения (Vf), В
- 0,95
- Ударный прямой ток, А
- 250
- Ток утечки, мА
- 0,05
250 шт в наличии25,71 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 200
- Максимальный прямой ток, А
- 40
- Прямое падение напряжения (Vf), В
- 0,95
- Ударный прямой ток, А
- 250
- Ток утечки, мА
- 0,05
Монтаж и корпус
- Корпус
- TO-220
- Тип монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -55...+175 °С
Упаковка и вес
- Вес брутто
- 2.87
- Транспортная упаковка: размер/кол-во
- 62*27.5*32/1000
- Упаковка
- 50
Другие параметры
- Схема включения диодов
- 2 диода, общий катод

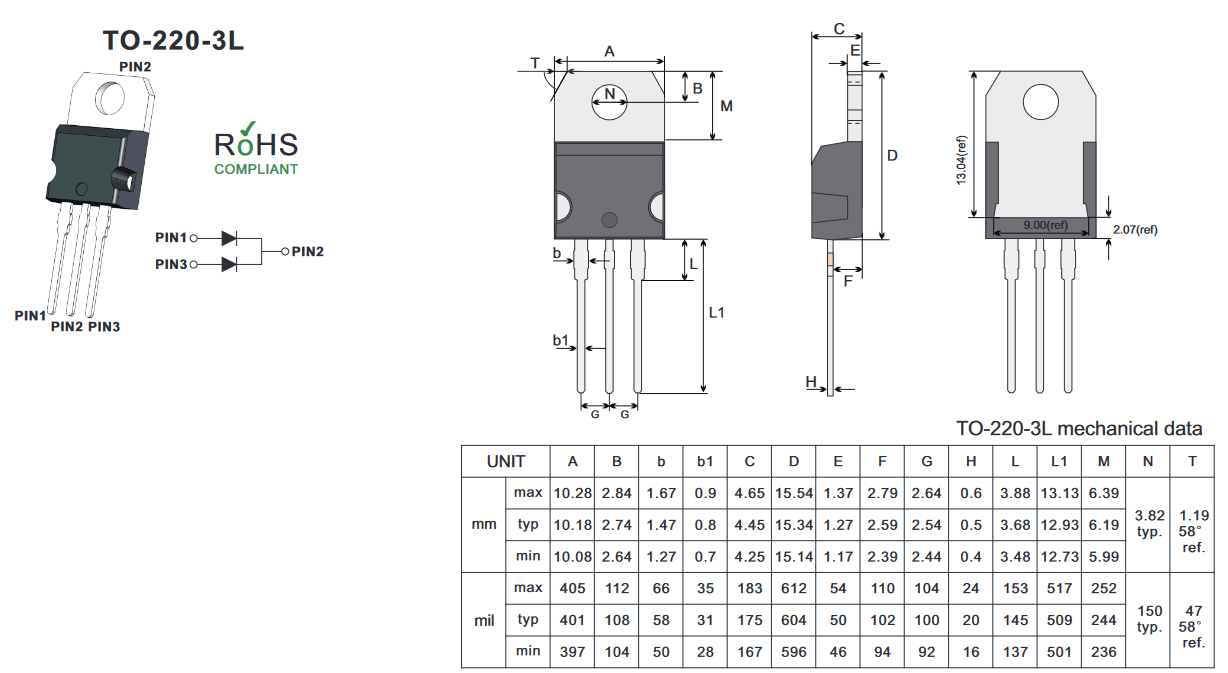

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
MBR40200CT диод Шоттки для сквозного монтажа в корпусе TO-220. Максимальное обратное напряжение 200 Вольт, максимальный прямой ток 40 А, прямое падение напряжения 0.95 Вольт.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт5250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMBR40200CTJingdaoАрт. RU 124872 25,71 ₽250 шт по каталогу |  18,89 ₽7 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  12,85 ₽9 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  40,59 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  53,33 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-247Отличается | TO-247Отличается |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 200 | 200Совпадает | 200Совпадает | 200Совпадает | 200Совпадает |
| Максимальный прямой ток, А | 40 | 20Отличается | 10Отличается | 40Совпадает | 40Совпадает |
- 18,89 ₽7 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог20Отличается
- 12,85 ₽9 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог10Отличается
- 40,59 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-247Отличается
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
- 53,33 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-247Отличается
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий40Аналог40Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
