Datasheet М1500НМ-9 К16х10х4.5
Технические параметры, размеры и рекомендации производителя

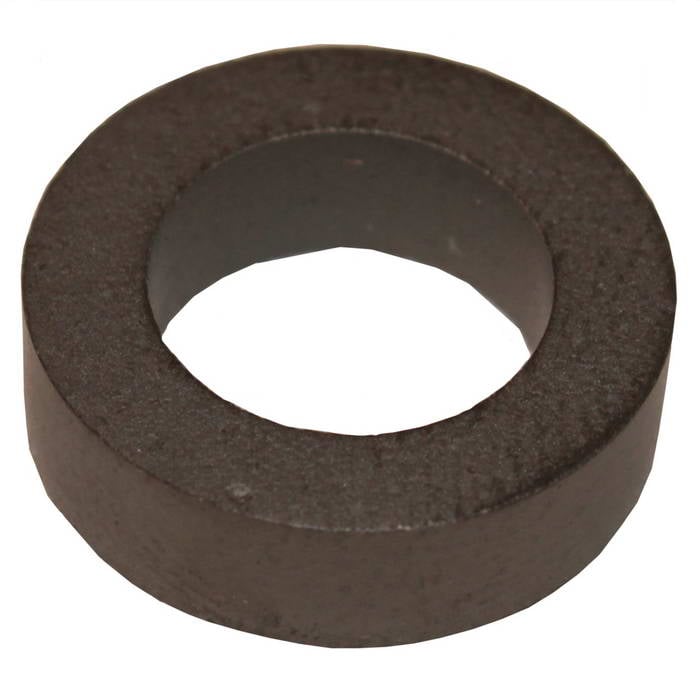

Ферритовый кольцевой сердечник М1500НМ-9
16х10х4.5
- MPN
- М1500НМ-9 К16х10х4.5
- Бренд
- ФЕРРОПРИБОР
- Артикул RU
- 113379
Основные параметры
- Марка
- НМ
- Начальная магнитная проницаемость, μi
- 1500
- Частота, МГц
- 0,1
- Коэффициент
- начальной индуктивности: 0,48-0,80 мкГн
- Эффективная длина магнитной линии, мм
- 39,37
- Эффективная площадь поперечного сечения, мм2
- 13,25
400 шт в наличии33,88 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Частота, МГц
- 0,1
Монтаж и корпус
- Эффективная длина магнитной линии, мм
- 39,37
- Материал
- Mn-Zn
Другие параметры
- Марка
- НМ
- Начальная магнитная проницаемость, μi
- 1500
- Коэффициент
- начальной индуктивности: 0,48-0,80 мкГн
- Эффективная площадь поперечного сечения, мм2
- 13,25
- Вес, г
- 3
- Тип
- Сердечник ферритовый кольцевой
Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Применение: в импульсных, согласующих, симметрирующих и широкополосных трансформаторах, линейных фильтрах, катушках индуктивности, дросселях и трансформаторах вторичных источников питания. Свойства: обеспечивает необходимое напряжение при малой потребляемой мощности с минимальными потерями на рассеяние, дешев в изготовлении, возможно одновременное использование нескольких сердечников с вертикальной сборкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202320 шт20400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМ1500НМ-9 К16х10х4.5ФЕРРОПРИБОРАрт. RU 113379 33,88 ₽400 шт по каталогу |  146,05 ₽100 шт по каталогу Совпадает 3 из 3 сравнимых параметров |  28,30 ₽390 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  26,44 ₽14 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  31,13 ₽135 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Частота, МГц | 0,1 | 0,1Совпадает | верхняя рабочая частота магнитопровода - 0,1Отличается | верхняя рабочая частота магнитопровода - 0,1Отличается | —Нет данных |
| Эффективная длина магнитной линии, мм | 39,37 | —Нет данных | 30,57Отличается | 23,57Отличается | 23,57Отличается |
| Материал | Mn-Zn | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает |
| Тип | Сердечник ферритовый кольцевой | —Нет данных | Сердечник ферритовый кольцевойСовпадает | Сердечник ферритовый кольцевойСовпадает | —Нет данных |
| Марка | НМ | НМСовпадает | НМСовпадает | НМСовпадает | НМСовпадает |
- 146,05 ₽100 шт по каталогу
Совпадает 3 из 3 сравнимых параметров
- Частота, МГц
- Текущий0,1Аналог0,1Совпадает
- Эффективная длина магнитной линии, мм
- Текущий39,37Аналог—Нет данных
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналог—Нет данных
- Марка
- ТекущийНМАналогНМСовпадает
- 28,30 ₽390 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Частота, МГц
- Текущий0,1Аналогверхняя рабочая частота магнитопровода - 0,1Отличается
- Эффективная длина магнитной линии, мм
- Текущий39,37Аналог30,57Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- 26,44 ₽14 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Частота, МГц
- Текущий0,1Аналогверхняя рабочая частота магнитопровода - 0,1Отличается
- Эффективная длина магнитной линии, мм
- Текущий39,37Аналог23,57Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- 31,13 ₽135 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Частота, МГц
- Текущий0,1Аналог—Нет данных
- Эффективная длина магнитной линии, мм
- Текущий39,37Аналог23,57Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналог—Нет данных
- Марка
- ТекущийНМАналогНМСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
