Datasheet М1500НМ3-34 К12х5х5.5
Технические параметры, размеры и рекомендации производителя
Круглые /кольцевые (R, RM, …)

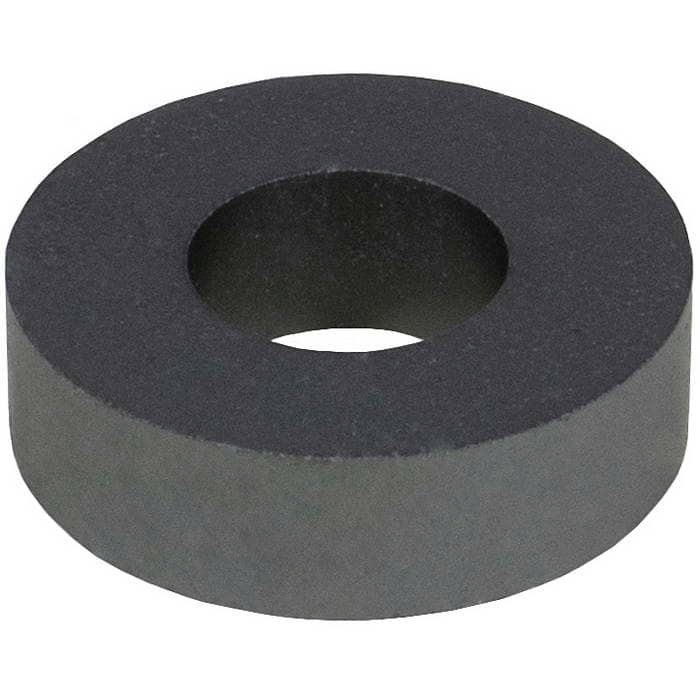

Ферритовый кольцевой сердечник М1500НМ3-34, 12х5х5.5
Ферритовый кольцевой сердечник М1500НМ3-34, 12х5х5.5
- MPN
- М1500НМ3-34 К12х5х5.5
- Бренд
- ФЕРРОПРИБОР
- Артикул RU
- 116532
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 180 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
180 шт в наличии31,13 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Форма
- кольцо
- Марка
- НМ
- Начальная магнитная проницаемость, μi
- 1500
- Коэффициент
- начальной индуктивности: 1,10-1,81 мкГн
- Эффективная длина магнитной линии, мм
- 23,57
- Эффективная площадь поперечного сечения, мм2
- 18,07
- Материал
- Mn-Zn
Описание
Применение: в импульсных, согласующих, симметрирующих и широкополосных трансформаторах, линейных фильтрах, катушках индуктивности, дросселях и трансформаторах вторичных источников питания. Свойства: обеспечивает необходимое напряжение при малой потребляемой мощности с минимальными потерями на рассеяние, дешев в изготовлении, возможно одновременное использование нескольких сердечников с вертикальной сборкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202430 шт6180 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМ1500НМ3-34 К12х5х5.5ФЕРРОПРИБОРАрт. RU 116532 31,13 ₽180 шт по каталогу |  24,12 ₽450 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 22,50 ₽284 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,44 ₽22 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  33,88 ₽400 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Эффективная длина магнитной линии, мм | 23,57 | 16,41Отличается | 24,07Отличается | 23,57Совпадает | 39,37Отличается |
| Материал | Mn-Zn | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает |
| Марка | НМ | НМСовпадает | НМСовпадает | НМСовпадает | НМСовпадает |
| Начальная магнитная проницаемость, μi | 1500 | 1500Совпадает | 1500Совпадает | 2000Отличается | 1500Совпадает |
| Форма | кольцо | кольцоСовпадает | кольцоСовпадает | кольцоСовпадает | —Нет данных |
- 24,12 ₽450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Эффективная длина магнитной линии, мм
- Текущий23,57Аналог16,41Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- Начальная магнитная проницаемость, μi
- Текущий1500Аналог1500Совпадает
- Форма
- ТекущийкольцоАналогкольцоСовпадает
- 22,50 ₽284 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Эффективная длина магнитной линии, мм
- Текущий23,57Аналог24,07Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- Начальная магнитная проницаемость, μi
- Текущий1500Аналог1500Совпадает
- Форма
- ТекущийкольцоАналогкольцоСовпадает
- 26,44 ₽22 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Эффективная длина магнитной линии, мм
- Текущий23,57Аналог23,57Совпадает
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- Начальная магнитная проницаемость, μi
- Текущий1500Аналог2000Отличается
- Форма
- ТекущийкольцоАналогкольцоСовпадает
- 33,88 ₽400 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Эффективная длина магнитной линии, мм
- Текущий23,57Аналог39,37Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- Начальная магнитная проницаемость, μi
- Текущий1500Аналог1500Совпадает
- Форма
- ТекущийкольцоАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
