Datasheet М2000НМ1-36 К12х8х3
Технические параметры, размеры и рекомендации производителя

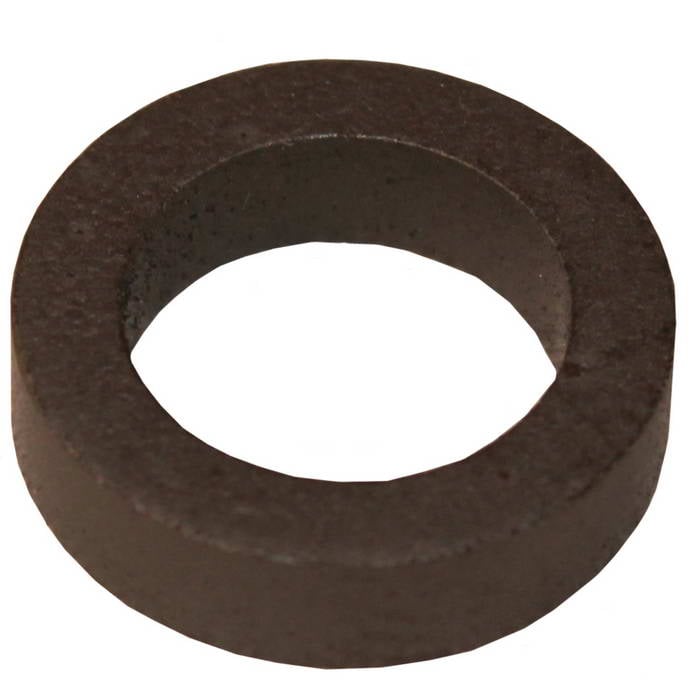

Ферритовый кольцевой сердечник М2000НМ1-36
12х8х3
- MPN
- М2000НМ1-36 К12х8х3
- Бренд
- ФЕРРОПРИБОР
- Артикул RU
- 113383
Основные параметры
- Форма
- кольцо
- Марка
- НМ
- Начальная магнитная проницаемость, μi
- 2000
- Частота, МГц
- верхняя рабочая частота магнитопровода - 0,1
- Коэффициент
- начальной индуктивности: 0,39-0,64 мкГн
- Эффективная длина магнитной линии, мм
- 30,57
390 шт в наличии28,30 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Частота, МГц
- верхняя рабочая частота магнитопровода - 0,1
Монтаж и корпус
- Форма
- кольцо
- Эффективная длина магнитной линии, мм
- 30,57
- Материал
- Mn-Zn
Другие параметры
- Марка
- НМ
- Начальная магнитная проницаемость, μi
- 2000
- Коэффициент
- начальной индуктивности: 0,39-0,64 мкГн
- Эффективная площадь поперечного сечения, мм2
- 5,92
- Вес, г
- 1
- Тип
- Сердечник ферритовый кольцевой

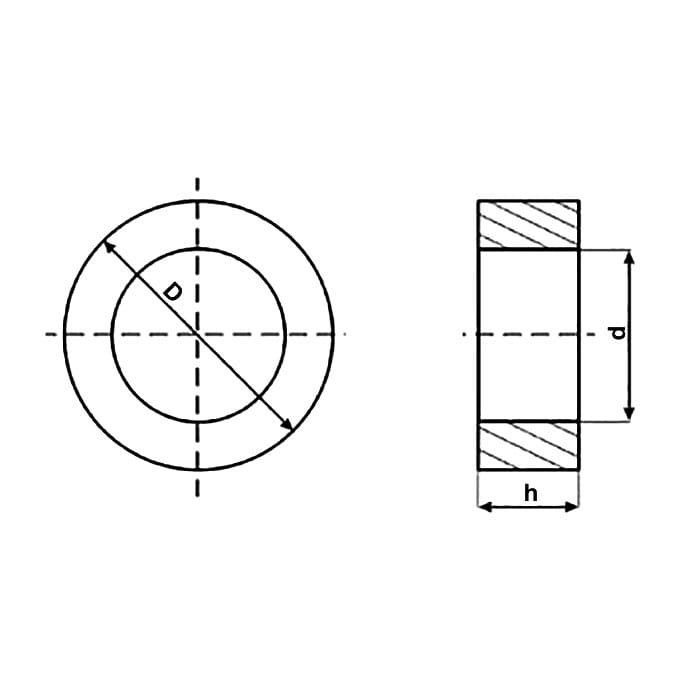

Документация и схема
Условия поставки
Обновлено 09.09.2026- Источник / остаток
- Каталог RU Electronics · 390 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Применение: в импульсных, согласующих, симметрирующих и широкополосных трансформаторах, линейных фильтрах, катушках индуктивности, дросселях и трансформаторах вторичных источников питания. Свойства: обеспечивает необходимое напряжение при малой потребляемой мощности с минимальными потерями на рассеяние, дешев в изготовлении, возможно одновременное использование нескольких сердечников с вертикальной сборкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт39390 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМ2000НМ1-36 К12х8х3ФЕРРОПРИБОРАрт. RU 113383 28,30 ₽390 шт по каталогу |  22,81 ₽129 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,44 ₽14 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  63,00 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,89 ₽225 шт по каталогу Совпадает 3 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Частота, МГц | верхняя рабочая частота магнитопровода - 0,1 | верхняя рабочая частота магнитопровода - 0,1Совпадает | верхняя рабочая частота магнитопровода - 0,1Совпадает | верхняя рабочая частота магнитопровода - 0,1Совпадает | верхняя рабочая частота магнитопровода - 0,1Совпадает |
| Эффективная длина магнитной линии, мм | 30,57 | 24,07Отличается | 23,57Отличается | :43,55Отличается | —Нет данных |
| Материал | Mn-Zn | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает | Mn-ZnСовпадает |
| Тип | Сердечник ферритовый кольцевой | Сердечник ферритовый кольцевойСовпадает | Сердечник ферритовый кольцевойСовпадает | Сердечник ферритовый кольцевойСовпадает | —Нет данных |
| Марка | НМ | НМСовпадает | НМСовпадает | НМСовпадает | НМСовпадает |
- 22,81 ₽129 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Частота, МГц
- Текущийверхняя рабочая частота магнитопровода - 0,1Аналогверхняя рабочая частота магнитопровода - 0,1Совпадает
- Эффективная длина магнитной линии, мм
- Текущий30,57Аналог24,07Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- 26,44 ₽14 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Частота, МГц
- Текущийверхняя рабочая частота магнитопровода - 0,1Аналогверхняя рабочая частота магнитопровода - 0,1Совпадает
- Эффективная длина магнитной линии, мм
- Текущий30,57Аналог23,57Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- 63,00 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Частота, МГц
- Текущийверхняя рабочая частота магнитопровода - 0,1Аналогверхняя рабочая частота магнитопровода - 0,1Совпадает
- Эффективная длина магнитной линии, мм
- Текущий30,57Аналог:43,55Отличается
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
- Марка
- ТекущийНМАналогНМСовпадает
- 26,89 ₽225 шт по каталогу
Совпадает 3 из 3 сравнимых параметров
- Частота, МГц
- Текущийверхняя рабочая частота магнитопровода - 0,1Аналогверхняя рабочая частота магнитопровода - 0,1Совпадает
- Эффективная длина магнитной линии, мм
- Текущий30,57Аналог—Нет данных
- Материал
- ТекущийMn-ZnАналогMn-ZnСовпадает
- Тип
- ТекущийСердечник ферритовый кольцевойАналог—Нет данных
- Марка
- ТекущийНМАналогНМСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
