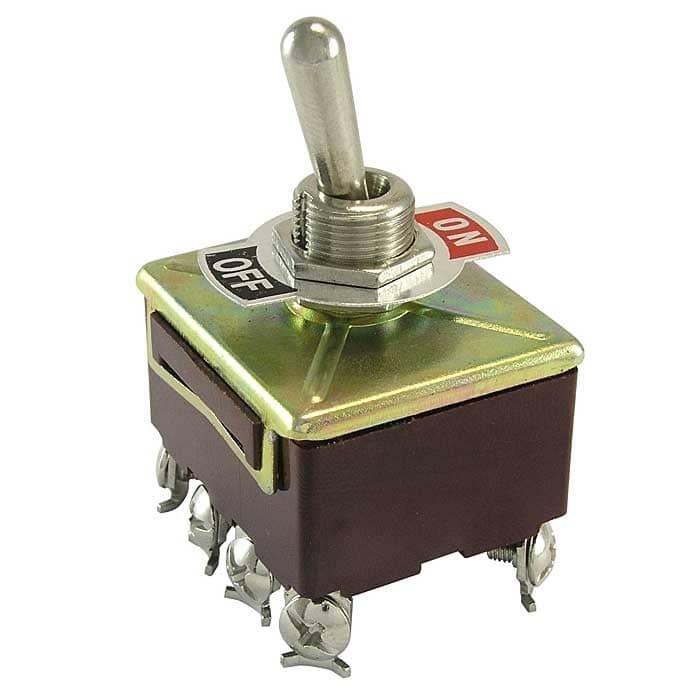

Тумблер двухпозиционный однополюсный RUICHI KN3B-401A

55.5х37х33.6 мм, ON-OFF, 4PST, 10 А, 250 В, 50 мОм, 8 контактов, под винт

MPN
KN3B-401A
Бренд
Ruichi
Артикул RU
56980

Основные параметры

Схема переключения
ON-OFF 4PST
Номинальный ток, А
10, Imax=15
Номинальное напряжение, В
250 (125)
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Диаметр установочного отверстия, мм
12,2
Все характеристики
Документация
461 шт в наличии251,75 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-OFF 4PST
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
10, Imax=15

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
2/ 4 (8S)
Глубина, мм
55,5
Ширина, мм
37
Высота, мм
33,6

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+70

Упаковка и вес

Вес брутто
59.20
Транспортная упаковка: размер/кол-во
37*22.5*36/250

Другие параметры

Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3B-401A

Технические параметры, размеры и рекомендации производителя

Скачать

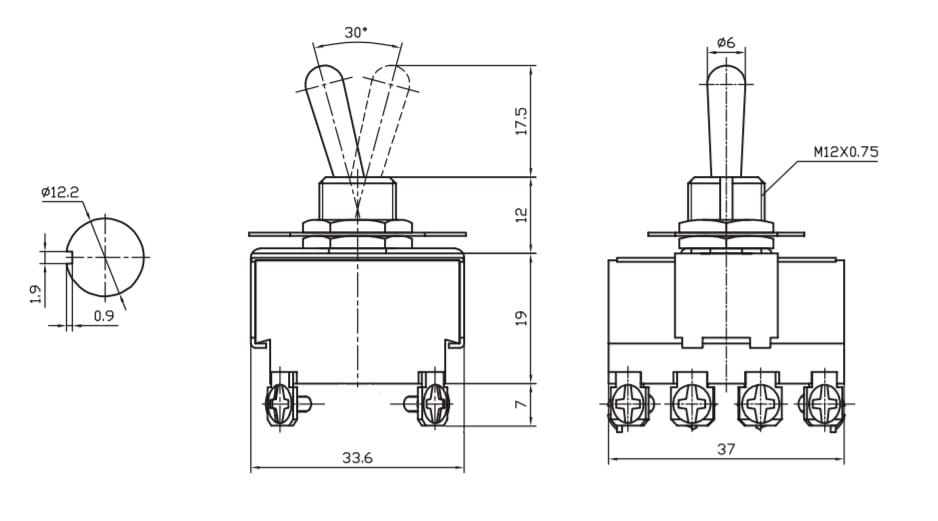

Миниатюра: Схема KN3B-401A
IMAGE · Схема

Схема KN3B-401A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 11.08.2026
Источник / остаток
Каталог RU Electronics · 461 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 5 / 10 / 250 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3B-401A, 55.5х37х33.6 мм, ON-OFF, 4PST, 10 А, 250 В, 50 мОм, 8 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт11 шт
20265 шт840 шт
202610 шт17170 шт
2026250 шт1250 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3B-401ARUICHIАрт. RU 56980
251,75 ₽461 шт по каталогу
Параметрический вариантRUICHIKN3B-402AАрт. RU 56981
247,07 ₽780 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3B-403AАрт. RU 56982
221,64 ₽30 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(B)-223(A) (on)-off-(on)Арт. RU 56966
176,60 ₽375 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971
155,84 ₽275 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-OFF 4PSTON-ON 4PDTОтличаетсяON-OFF-ON 4PDTОтличается(ON)-OFF-(ON), DPDT C/OОтличается(ON)-OFF-(ON), DPDT C/OОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А10, Imax=1510, Imax=15Совпадает10, Imax=15Совпадает10 (15)Отличается10 (15)Отличается
  • Параметрический вариантRUICHIKN3B-402AАрт. RU 56981
    247,07 ₽780 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF 4PSTАналогON-ON 4PDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10, Imax=15Аналог10, Imax=15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3B-403AАрт. RU 56982
    221,64 ₽30 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF 4PSTАналогON-OFF-ON 4PDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10, Imax=15Аналог10, Imax=15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(B)-223(A) (on)-off-(on)Арт. RU 56966
    176,60 ₽375 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF 4PSTАналог(ON)-OFF-(ON), DPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10, Imax=15Аналог10 (15)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971
    155,84 ₽275 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF 4PSTАналог(ON)-OFF-(ON), DPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10, Imax=15Аналог10 (15)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
