Клавишный переключатель RUICHI KCD4-2101N-C3-RG/6P

ON-OFF

MPN
KCD4-2101N-C3-RG/6P on-off
Бренд
Ruichi
Артикул RU
119567

Основные параметры

Схема переключения
ON-OFF, DPDT
Номинальный ток, А
3 А
Тип переключателя
Переключатель двухклавишный сдвоенный серии KCD4 с подсветкой
Цвет: клавиша/ корпус
зеленый, красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
1 100 шт в наличии51,61 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, DPDT
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
3 (6)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
3 А

Монтаж и корпус

Цвет: клавиша/ корпус
зеленый, красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
22 x 28.4
Глубина, мм
31.5 (без клавиши)
Ширина, мм
24.3
Высота, мм
31.3 (по лицевой планке)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
15.25
Транспортная упаковка: размер/кол-во
52*36*23/1000

Другие параметры

Тип переключателя
Переключатель двухклавишный сдвоенный серии KCD4 с подсветкой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD4-2101N-C3-RG/6P on-off

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KCD4-2101N-C3-RG/6P on-off
IMAGE · Схема

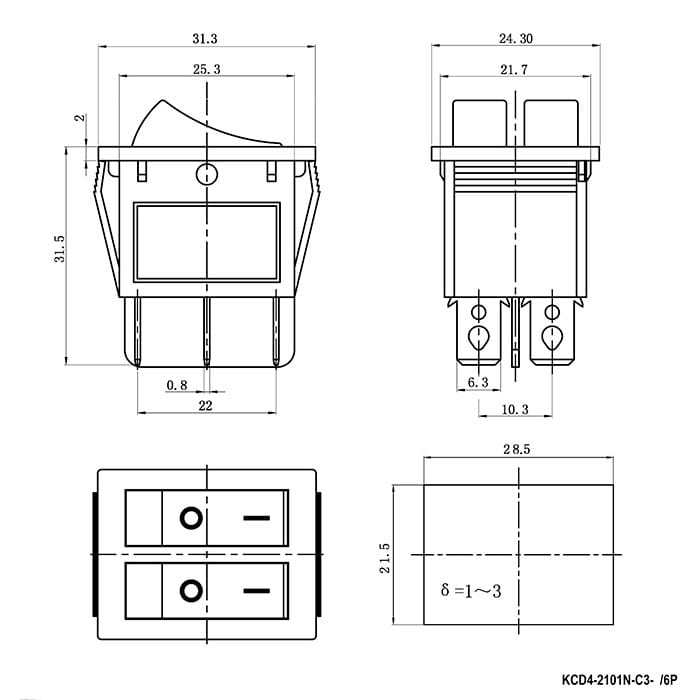

Схема KCD4-2101N-C3-RG/6P on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 1 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD4-2101N-C3-RG/6P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт2100 шт
20261 000 шт11 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD4-2101N-C3-RG/6P on-offRUICHIАрт. RU 119567
51,61 ₽1 100 шт по каталогу
Параметрический вариантRUICHIKCD1-201N-5-C3-R/4P on-offАрт. RU 120097
30,98 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD1-201-8-C3-B/4P on-offАрт. RU 120096
27,76 ₽1 150 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD4-2101N-C3-R/6P on-offАрт. RU 107335
48,81 ₽950 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD3-101EN-B/3P on-offАрт. RU 107321
26,62 ₽900 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-OFF, DPDTON-OFF, DPSTОтличаетсяON-OFF, DPSTОтличаетсяON-OFF, DPDTСовпадаетON-OFF, SPSTОтличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает35Отличается35Отличается
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.) МОм100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает
Номинальный ток, А3 А3 АСовпадает3 АСовпадает5 АОтличается3 АСовпадает
  • Параметрический вариантRUICHIKCD1-201N-5-C3-R/4P on-offАрт. RU 120097
    30,98 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPDTАналогON-OFF, DPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-201-8-C3-B/4P on-offАрт. RU 120096
    27,76 ₽1 150 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPDTАналогON-OFF, DPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD4-2101N-C3-R/6P on-offАрт. RU 107335
    48,81 ₽950 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPDTАналогON-OFF, DPDTСовпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог35Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог5 АОтличается
    Открыть товар
  • Параметрический вариантRUICHIKCD3-101EN-B/3P on-offАрт. RU 107321
    26,62 ₽900 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPDTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог35Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
