Datasheet KCD1-201N-5-C3-R/4P on-off
Технические параметры, размеры и рекомендации производителя

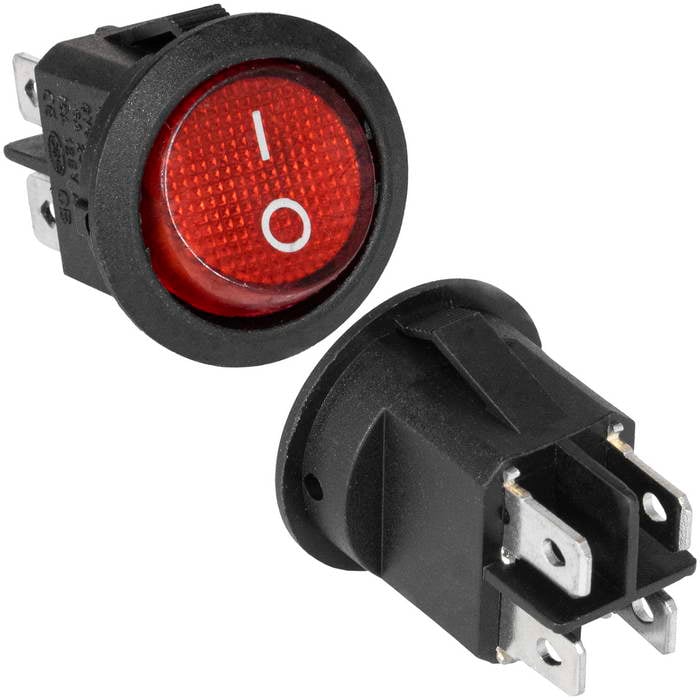

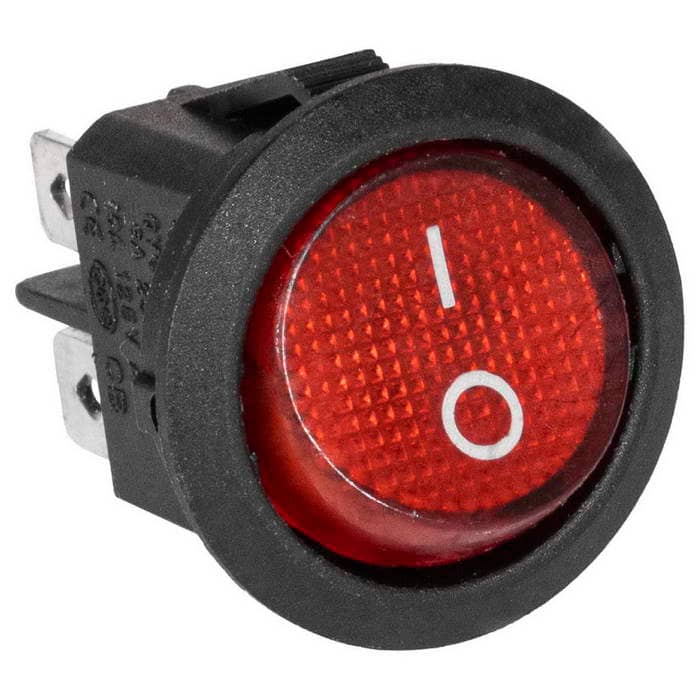

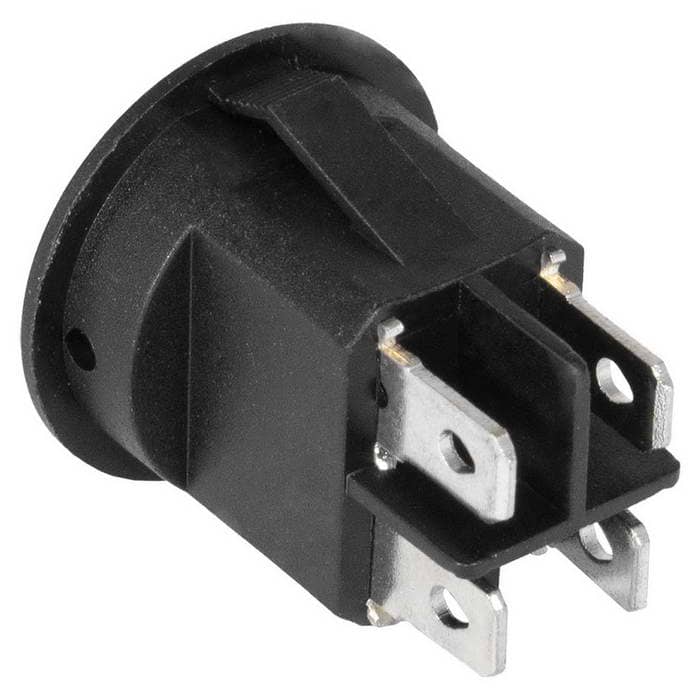

Клавишный переключатель RUICHI KCD1-201N-5-C3-R/4P
ON-OFF
- MPN
- KCD1-201N-5-C3-R/4P on-off
- Бренд
- Ruichi
- Артикул RU
- 120097
Основные параметры
- Схема переключения
- ON-OFF, DPST
- Номинальный ток, А
- 3 А
- Тип переключателя
- Переключатель клавишный сдвоенный серии KCD1
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 2 (4P)
- Количество циклов коммутации (электро), не менее
- 10000
4 450 шт в наличии30,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, DPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 3 (6)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальный ток, А
- 3 А
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 2 (4P)
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр корпуса, мм
- 23
- Размер установочного отверстия, мм
- Ф20
- Глубина, мм
- 24.9 (без клавиши)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 7.43
- Транспортная упаковка: размер/кол-во
- 48*32*27/2000
Другие параметры
- Тип переключателя
- Переключатель клавишный сдвоенный серии KCD1

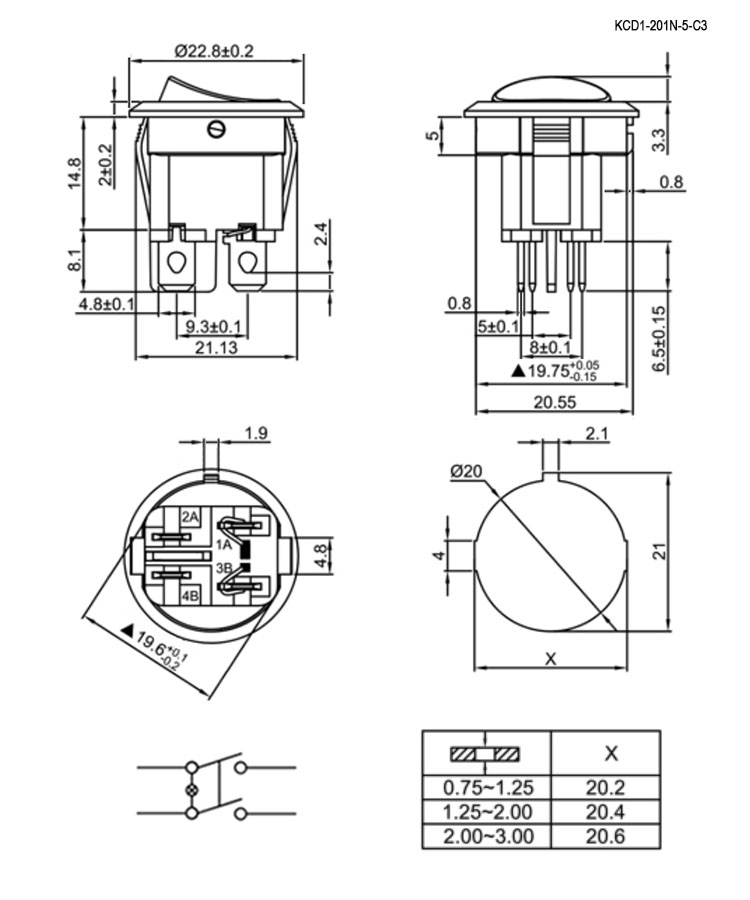

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 4 450 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 2 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI KCD1-201N-5-C3-R/4P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей и контакты выполнены из сплава меди. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт10500 шт
202650 шт391 950 шт
20262 000 шт12 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-201N-5-C3-R/4P on-offRUICHIАрт. RU 120097 30,98 ₽4 450 шт по каталогу |  27,76 ₽1 450 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  34,25 ₽2 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  18,56 ₽3 200 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  15,76 ₽6 900 шт по каталогу Совпадает 4 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPST | ON-OFF, DPSTСовпадает | ON-OFF, DPSTСовпадает | ON-OFF, DPSTСовпадает | ON-OFF, DPSTСовпадает |
| Диаметр корпуса, мм | 23 | 23Совпадает | 23Совпадает | —Нет данных | —Нет данных |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
- 27,76 ₽1 450 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 34,25 ₽2 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Диаметр корпуса, мм
- Текущий23Аналог23Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 18,56 ₽3 200 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 15,76 ₽6 900 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Диаметр корпуса, мм
- Текущий23Аналог—Нет данных
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
