Datasheet KCD1-201N-4-C3 R/4P on-off
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

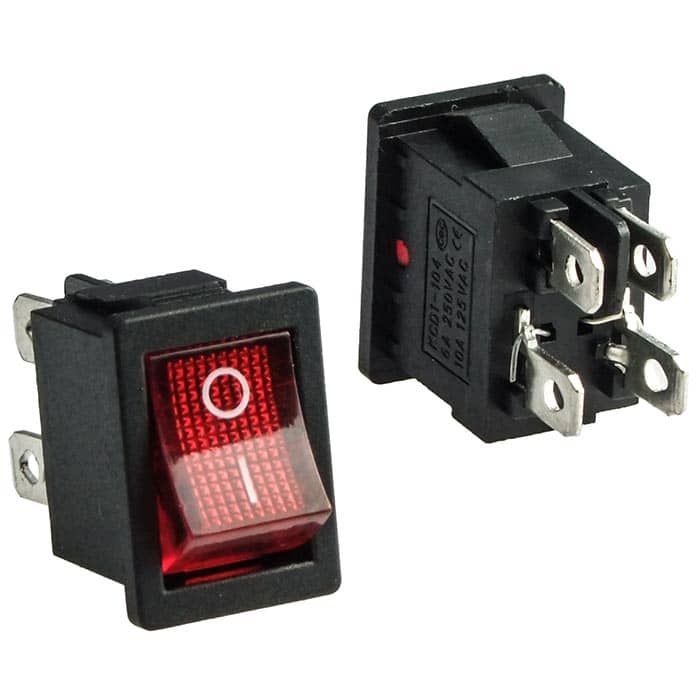

Клавишный переключатель RUICHI KCD1-201N-4-C3 R/4P, ON-OFF
Клавишный переключатель RUICHI KCD1-201N-4-C3 R/4P, ON-OFF
- MPN
- KCD1-201N-4-C3 R/4P on-off
- Бренд
- Ruichi
- Артикул RU
- 107372
- Каталог обновлён
- 02.08.2026
- Источник / остаток
- Каталог RU Electronics · 1 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
1 100 шт в наличии17,65 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

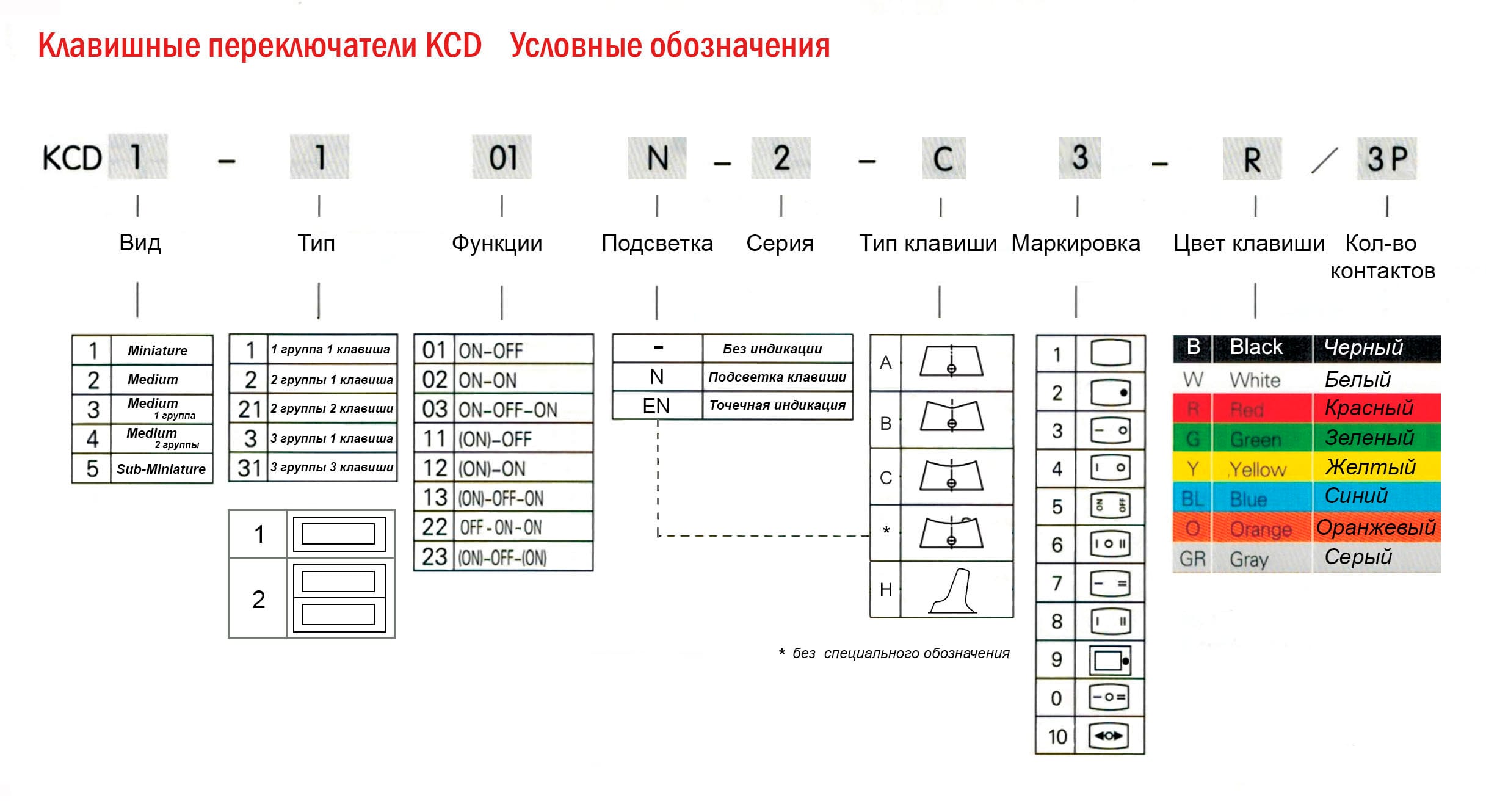

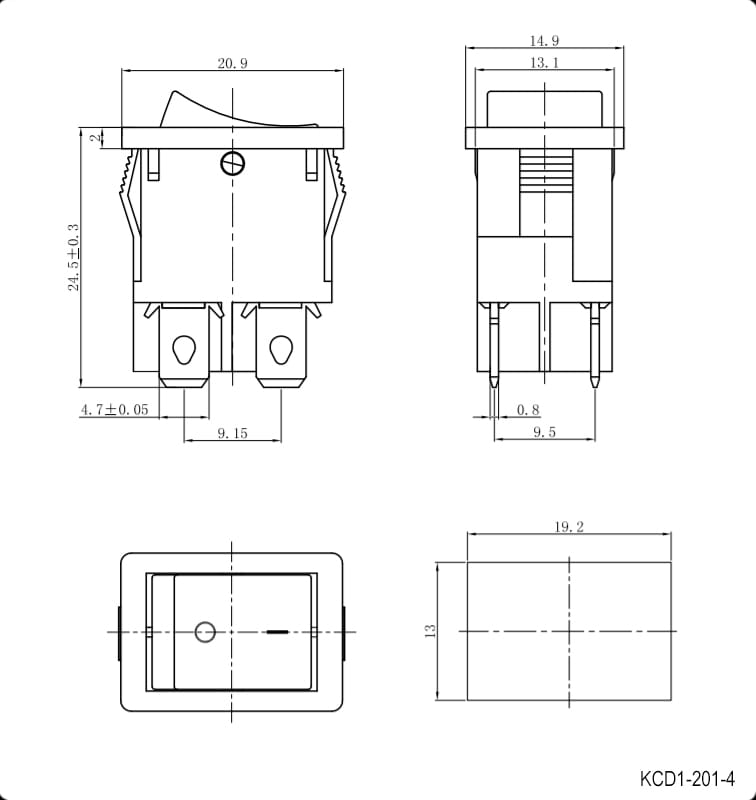

Документация и схема
Характеристики
- Вес брутто
- 5.50
- Транспортная упаковка: размер/кол-во
- 48*32*27/2000
- Тип переключателя
- Переключатель клавишный сдвоенный серии KCD1 с подсветкой
- Схема переключения
- ON-OFF, DPST
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 2 (4P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Максимальный ток, А
- 6 (10)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 30
- Размер установочного отверстия, мм
- 13.2 х 19.2
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- неоновая, 250 В
- Диапазон рабочих температур, °C
- -25...+85
- Номинальный ток, А
- 5 А
- Глубина, мм
- 20.9
- Ширина, мм
- 14.9
- Высота, мм
- 24.5 (без высоты клавиши)
Описание
Клавишный переключатель RUICHI KCD1-201N-4-C3 R/4P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт111 100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-201N-4-C3 R/4P on-offRUICHIАрт. RU 107372 17,65 ₽1 100 шт по каталогу |  27,74 ₽50 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  38,89 ₽950 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  38,89 ₽1 650 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  17,23 ₽3 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPST | ON-OFF (DPST)Отличается | ON-OFF (DPST)Отличается | ON-OFF (DPST)Отличается | ON-OFF, DPSTСовпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 35Отличается | 35Отличается | 35Отличается | 30Совпадает |
| Максимальный ток, А | 6 (10) | (АС) - 6/3Отличается | (АС) - 10/ 6Отличается | (АС) - 10/ 6Отличается | 6 (10)Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (500 В, 1 мин.) МОмСовпадает |
- 27,74 ₽50 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог35Отличается
- Максимальный ток, А
- Текущий6 (10)Аналог(АС) - 6/3Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- 38,89 ₽950 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог35Отличается
- Максимальный ток, А
- Текущий6 (10)Аналог(АС) - 10/ 6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- 38,89 ₽1 650 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог35Отличается
- Максимальный ток, А
- Текущий6 (10)Аналог(АС) - 10/ 6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- 17,23 ₽3 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Максимальный ток, А
- Текущий6 (10)Аналог6 (10)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
