Datasheet KCD4-2101N-C3-R/6P on-off
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

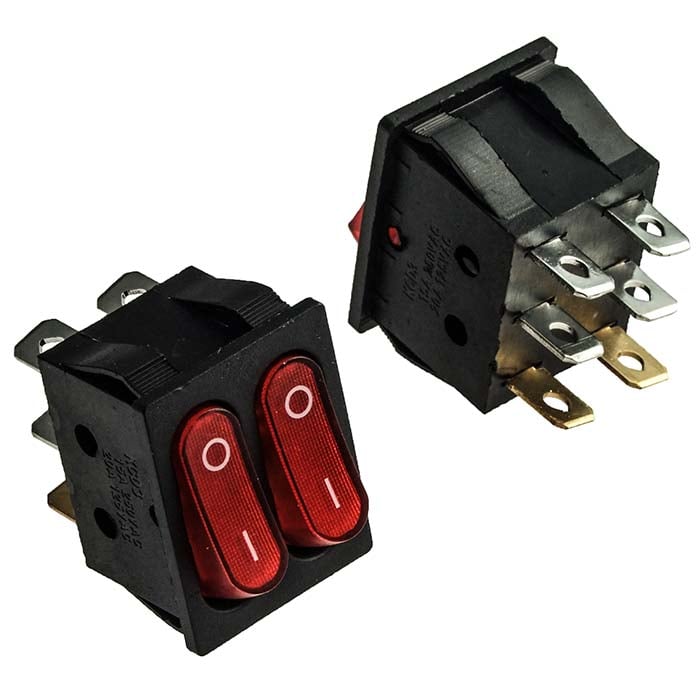

Клавишный переключатель RUICHI KCD4-2101N-C3-R/6P, ON-OFF
Клавишный переключатель RUICHI KCD4-2101N-C3-R/6P, ON-OFF
- MPN
- KCD4-2101N-C3-R/6P on-off
- Бренд
- Ruichi
- Артикул RU
- 107335
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · 1 150 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
1 150 шт в наличии48,81 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

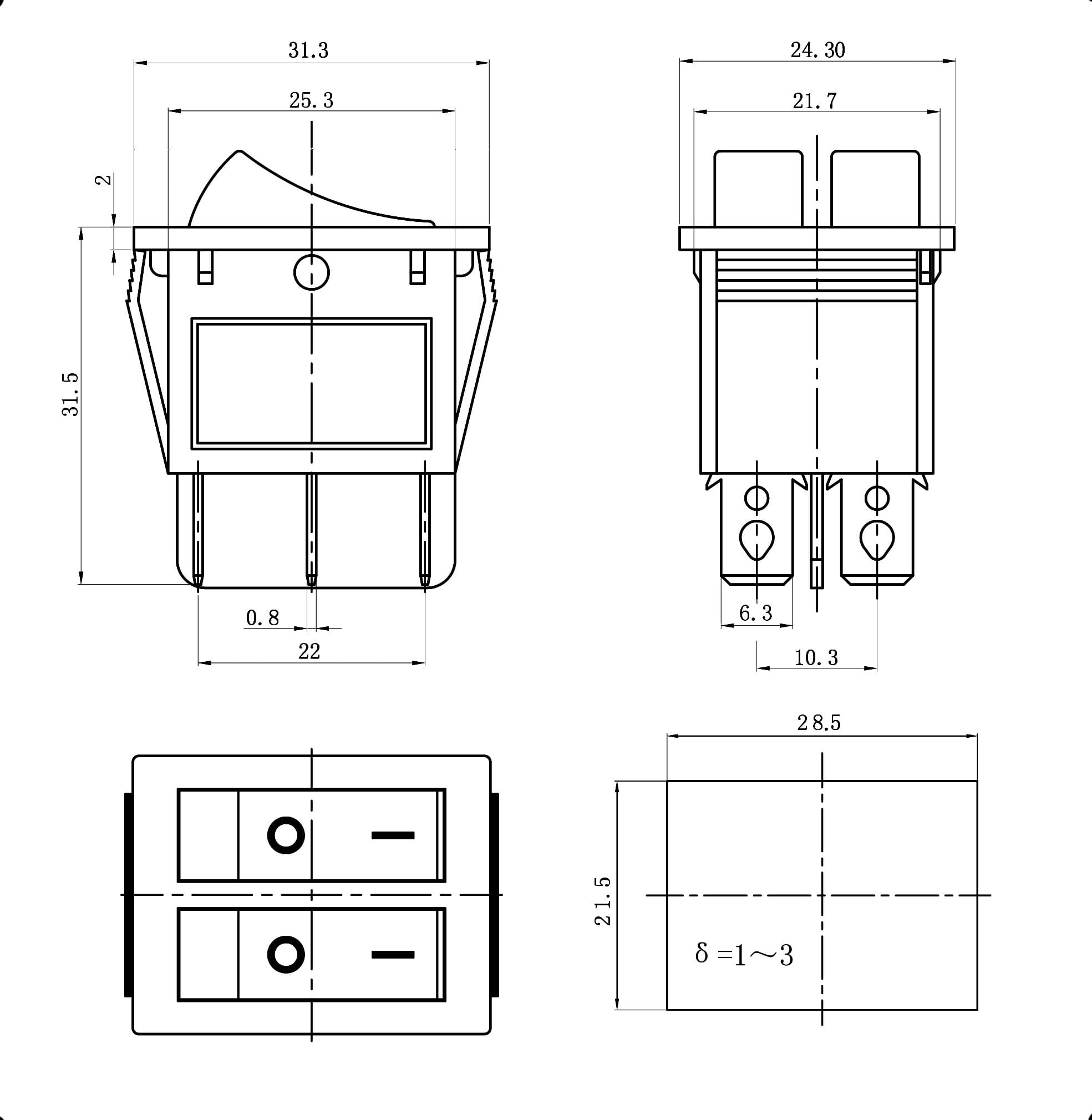

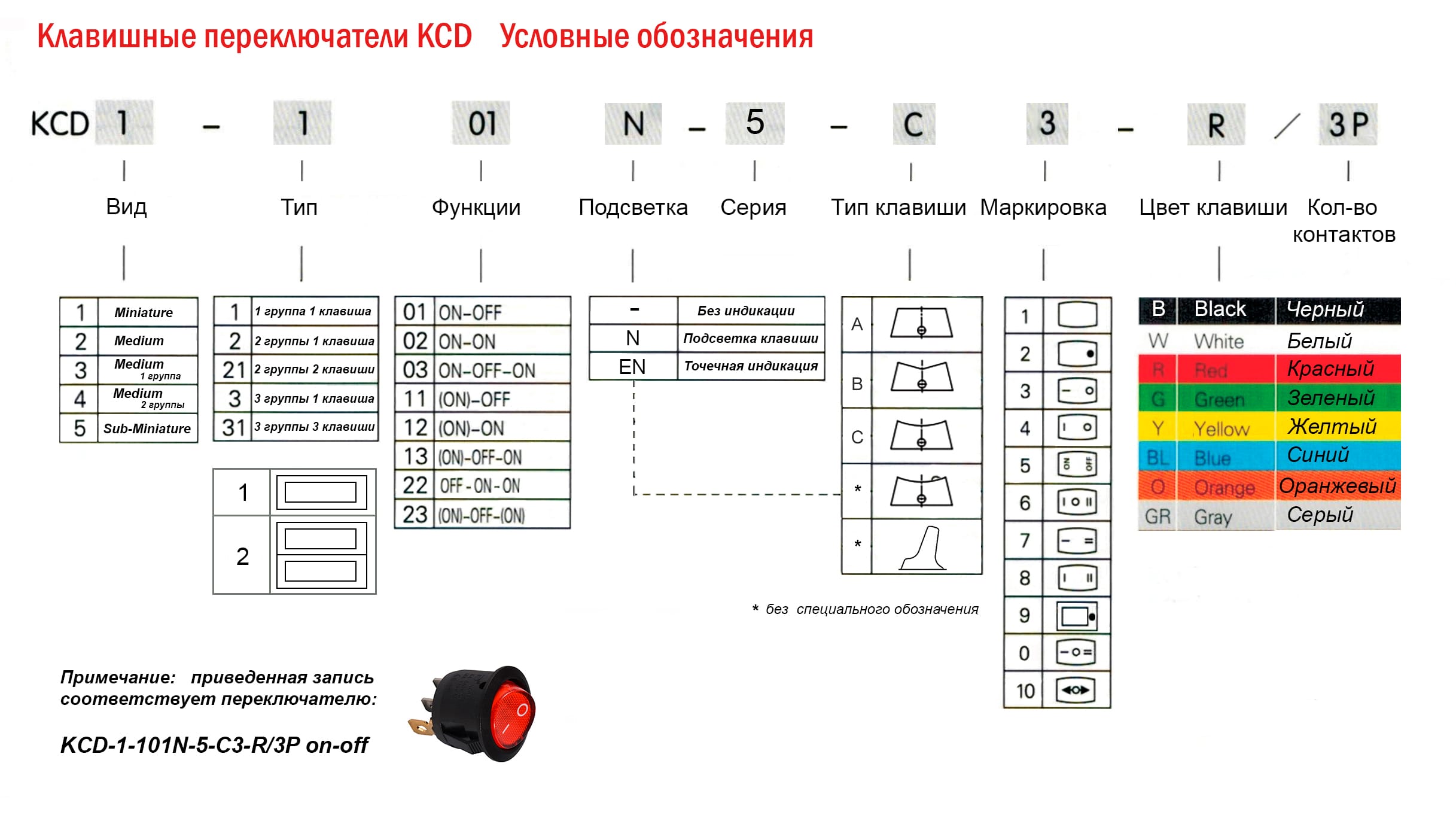

Документация и схема
Характеристики
- Вес брутто
- 16.63
- Транспортная упаковка: размер/кол-во
- 36*26*23/500
- Тип переключателя
- Переключатель двухклавишный сдвоенный серии KCD4 с подсветкой
- Схема переключения
- ON-OFF, DPDT
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 (2+1 подсветка) / 2 (6P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Максимальный ток, А
- 15 (20)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- 21.5 х 28.5
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- неоновая, 250 В
- Диапазон рабочих температур, °C
- -25...+85
- Номинальный ток, А
- 5 А
- Глубина, мм
- 31.5 (без клавиши)
- Ширина, мм
- 24.3
- Высота, мм
- 31.3 (по лицевой планке)
Описание
Клавишный переключатель RUICHI KCD4-2101N-C3-R/6P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт3150 шт
20261 000 шт11 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD4-2101N-C3-R/6P on-offRUICHIАрт. RU 107335 48,81 ₽1 150 шт по каталогу |  41,85 ₽10 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  39,97 ₽900 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  33,67 ₽1 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  28,39 ₽3 650 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPDT | ON-OFF-ON, DPDTОтличается | ON-ON, DPDTОтличается | ON-ON, DPDTОтличается | ON-OFF-ON, DPDTОтличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Номинальный ток, А | 5 А | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
- 41,85 ₽10 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPDTАналогON-OFF-ON, DPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 39,97 ₽900 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPDTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 33,67 ₽1 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPDTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 28,39 ₽3 650 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPDTАналогON-OFF-ON, DPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
