Движковый переключатель RUICHI KBB70-2P2W on-on

MPN
KBB70-2P2W on-on
Бренд
Ruichi
Артикул RU
57035

Основные параметры

Схема переключения
ON-ON SPDT 3P
Номинальный ток, А
6/ 3
Номинальное напряжение, В
125/ 250 (АС)
Контактное сопротивление, мОм, не более
30
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Все характеристики
Документация
5 300 шт в наличии18,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-ON SPDT 3P
Контактное сопротивление, мОм, не более
30
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее
10000
Номинальное напряжение, В
125/ 250 (АС)
Номинальный ток, А
6/ 3

Монтаж и корпус

Способ монтажа
На панель, проводное подключение
Глубина, мм
22 (корпус); 35 (полная)
Ширина, мм
13
Высота, мм
21,7

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
5.50
Транспортная упаковка: размер/кол-во
48*32*27/3000

Другие параметры

Межосевое расстояние, мм
28
Тип
Переключатель движковый серии KBB

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема KBB70-2P2W on-on
IMAGE · Схема

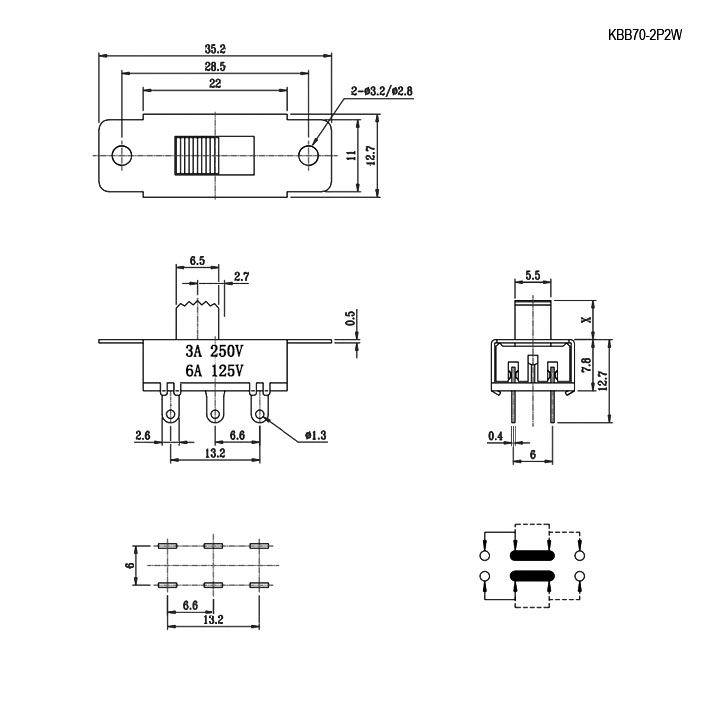

Схема KBB70-2P2W on-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 5 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 / 200 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Движковые переключатели (или переключатели сдвиговые) – это устройства коммутации ползункового типа, предназначенные для коммутирования и переключения электрической цепи постоянного и переменного тока.
