KBB17

MPN
KBB17
Бренд
Ruichi
Артикул RU
126900

Основные параметры

Схема переключения
ON-ON SPDT 3P
Номинальное напряжение, В
115/ 230 (АС)
Тип
Переключатель сетевого питания движковый серии КВВ угловой
Способ монтажа
На плату (DIP)
Количество контактов
3
Глубина, мм
13,5 (корпус); 16,2 (полная)
Все характеристики
Документация
464 шт в наличии30,13 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Схема переключения
ON-ON SPDT 3P
Номинальное напряжение, В
115/ 230 (АС)

Монтаж и корпус

Способ монтажа
На плату (DIP)
Количество контактов
3
Глубина, мм
13,5 (корпус); 16,2 (полная)
Ширина, мм
12,2 (корпус); 15,5 (полная)
Высота, мм
24,8

Упаковка и вес

Вес брутто
5.62
Транспортная упаковка: размер/кол-во
42*28*18.5/500

Другие параметры

Тип
Переключатель сетевого питания движковый серии КВВ угловой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

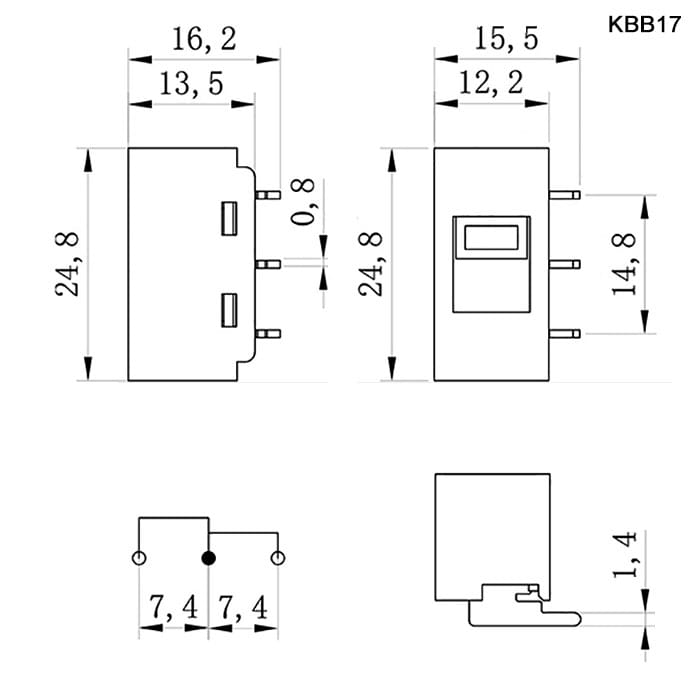

Миниатюра: Схема KBB17
IMAGE · Схема

Схема KBB17

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.07.2026
Источник / остаток
Каталог RU Electronics · 464 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 / 24 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2024

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт240 шт
202424 шт124 шт
202450 шт8400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKBB17RUICHIАрт. RU 126900
30,13 ₽464 шт по каталогу
Параметрический вариантRUICHIKBB70-2P2W on-onАрт. RU 57035
18,26 ₽5 300 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHIKBB13Арт. RU 126899
21,92 ₽400 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIKBB14Арт. RU 126903
19,18 ₽50 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантБренд не указанПД5-1Арт. RU 99055
46,96 ₽6 шт по каталогу

Недостаточно данных для оценки совместимости

Схема переключенияON-ON SPDT 3PON-ON SPDT 3PСовпадаетON-OFF SPST 3PОтличаетсяOFF-ON-ON 3PОтличается—Нет данных
Способ монтажаНа плату (DIP)На панель, проводное подключениеОтличаетсяНа панель, проводное подключениеОтличаетсяНа панель, проводное подключениеОтличается—Нет данных
Количество контактов3—Нет данных2+1Отличается3Совпадает—Нет данных
Номинальное напряжение, В115/ 230 (АС)125/ 250 (АС)Отличается115/ 230 (АС)Совпадает250Отличается—Нет данных
Глубина, мм13,5 (корпус); 16,2 (полная)22 (корпус); 35 (полная)Отличается10,7 (корпус); 17 (полная)Отличается8,4Отличается—Нет данных
  • Параметрический вариантRUICHIKBB70-2P2W on-onАрт. RU 57035
    18,26 ₽5 300 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDT 3PАналогON-ON SPDT 3PСовпадает
    Способ монтажа
    ТекущийНа плату (DIP)АналогНа панель, проводное подключениеОтличается
    Количество контактов
    Текущий3Аналог—Нет данных
    Номинальное напряжение, В
    Текущий115/ 230 (АС)Аналог125/ 250 (АС)Отличается
    Глубина, мм
    Текущий13,5 (корпус); 16,2 (полная)Аналог22 (корпус); 35 (полная)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKBB13Арт. RU 126899
    21,92 ₽400 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDT 3PАналогON-OFF SPST 3PОтличается
    Способ монтажа
    ТекущийНа плату (DIP)АналогНа панель, проводное подключениеОтличается
    Количество контактов
    Текущий3Аналог2+1Отличается
    Номинальное напряжение, В
    Текущий115/ 230 (АС)Аналог115/ 230 (АС)Совпадает
    Глубина, мм
    Текущий13,5 (корпус); 16,2 (полная)Аналог10,7 (корпус); 17 (полная)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKBB14Арт. RU 126903
    19,18 ₽50 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON SPDT 3PАналогOFF-ON-ON 3PОтличается
    Способ монтажа
    ТекущийНа плату (DIP)АналогНа панель, проводное подключениеОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Номинальное напряжение, В
    Текущий115/ 230 (АС)Аналог250Отличается
    Глубина, мм
    Текущий13,5 (корпус); 16,2 (полная)Аналог8,4Отличается
    Открыть товар
  • Параметрический вариантБренд не указанПД5-1Арт. RU 99055
    46,96 ₽6 шт по каталогу

    Недостаточно данных для оценки совместимости

    Схема переключения
    ТекущийON-ON SPDT 3PАналог—Нет данных
    Способ монтажа
    ТекущийНа плату (DIP)Аналог—Нет данных
    Количество контактов
    Текущий3Аналог—Нет данных
    Номинальное напряжение, В
    Текущий115/ 230 (АС)Аналог—Нет данных
    Глубина, мм
    Текущий13,5 (корпус); 16,2 (полная)Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
